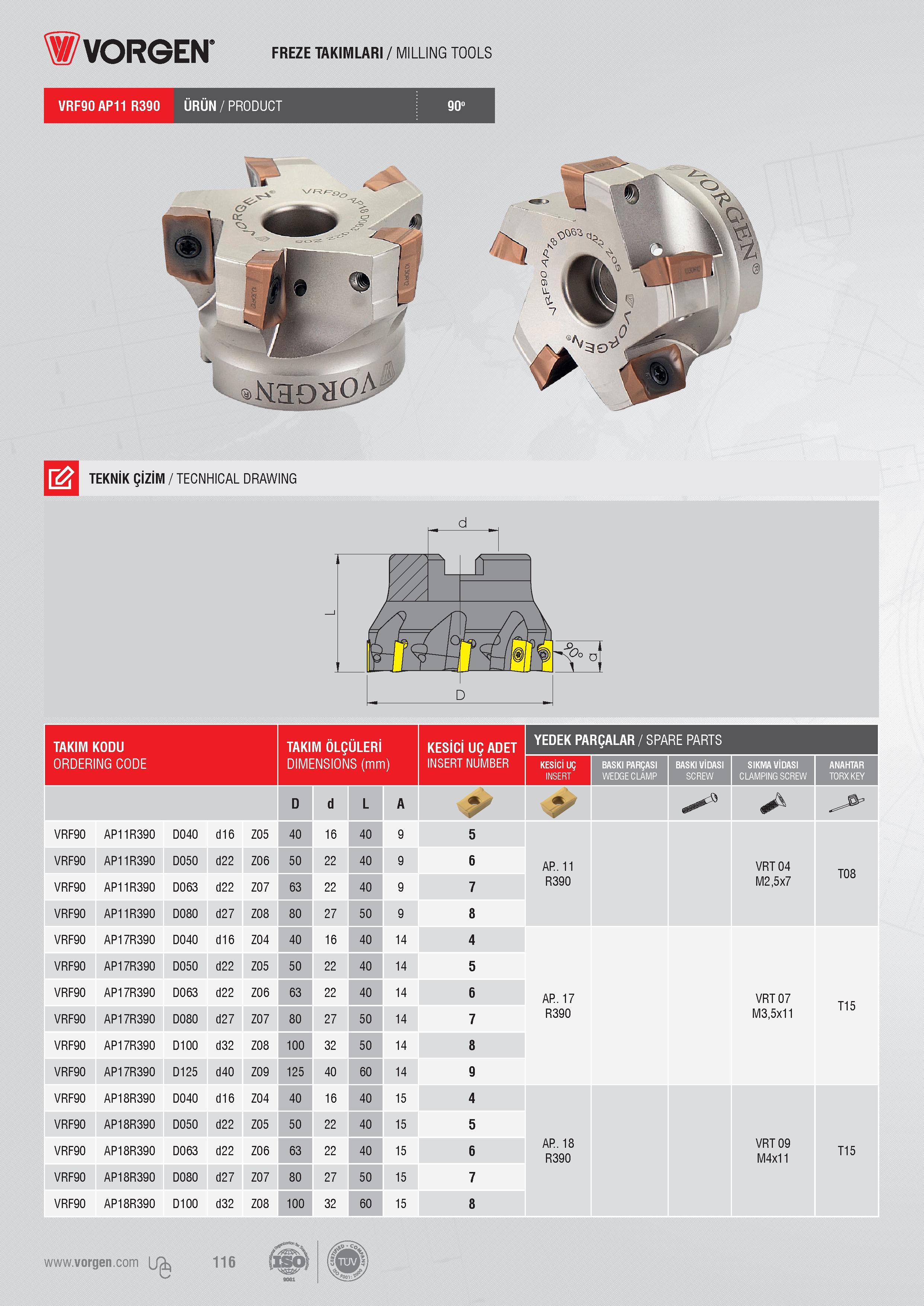

114 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.114

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 114 0114 Lab2u

Vorgen FREZE TAKIMLARI / MILLING TOOLS VRF90 AP11 R390 ÜRÜN / PRODUCT Hao oA TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mtr 1) INSERT NUMBER KESİCİ UÇ BASKI PARÇASI INSERT WEDGE CLAMP BASKI VİDASI SCREW SIKMA VİDASI CLAMPING SCREW ANAHTAR TORXKEY D d L A y y VRF90 AP11R390 D040 d16 Z05 40 16 40 9 5 VRF90 AP11R390 D050 d22 Z06 50 22 40 9 6 AR. 11 VRT 04 TDQ VRF90 AP11R390 D063 d22 Z07 63 22 40 9 7 R390 M2,5x7 I Uo VRF90 AP11R390 D080 d27 Z08 80 27 50 9 8 VRF90 AP17R390 D040 d16 Z04 40 16 40 14 4 VRF90 AP17R390 D050 d22 Z05 50 22 40 14 5 VRF90 AP17R390 D063 d22 Z06 63 22 40 14 6 AR. 17 VRT 07 T15 VRF90 AP17R390 D080 d27 Z07 80 27 50 14 7 R390 M3,5x11 VRF90 AP17R390 D100 d32 Z08 100 32 50 14 8 VRF90 AP17R390 D125 d40 Z09 125 40 60 14 9 VRF90 AP18R390 D040 d16 Z04 40 16 40 15 4 VRF90 AP18R390 D050 d22 Z05 50 22 40 15 5 VRF90 AP18R390 D063 d22 Z06 63 22 40 15 6 AR. 18 R390 VRT 09 M4x11 T15 VRF90 AP18R390 D080 d27 Z07 80 27 50 15 7 VRF90 AP18R390 D100 d32 Z08 100 32 60 15 8
