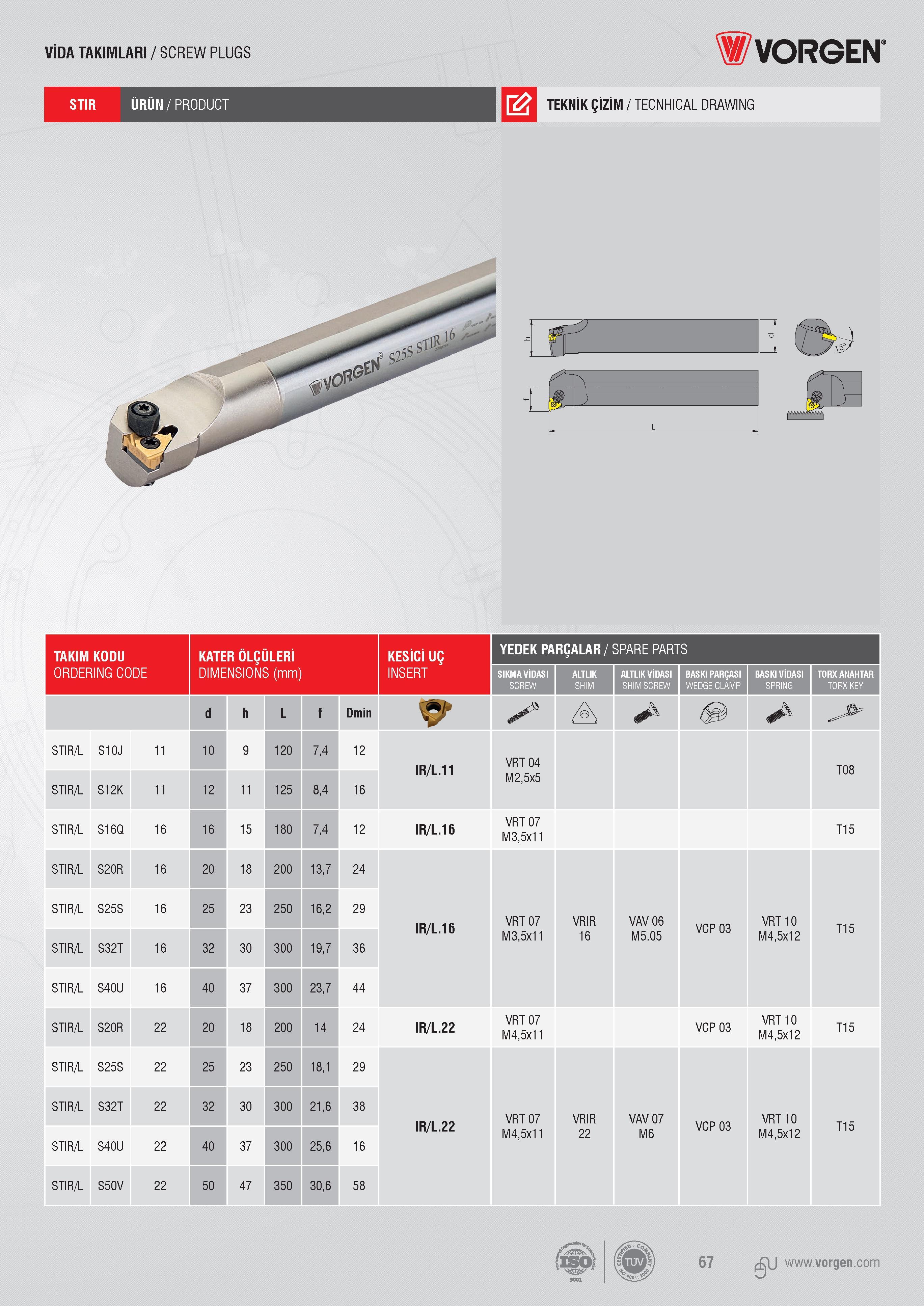

66 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.66

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 66 0066 Lab2u

VİDA TAKIMLARI / SCREW PLUGS STIR ÜRÜN/PRODUCT Vorgen TEKNİK ÇİZİM / TECNHICAL DRAWING m 05. I TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм Ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту SIKMA VİDASI ALTLIK ALTLIK VİDASI BASKI PARÇASI BASKI VİDASI TORX ANAHTAR SCREW SHIM SHIM SCREW WEDGE CLAMP SPRING TORX KEY d h L f Dmin /o\ STIR/L S10J 11 10 9 120 7,4 12 IR/L.11 VRT 04 T08 STIR/L S12K 11 12 11 125 8,4 16 M2,5x5 STIR/L S16Q 16 16 15 180 7,4 12 IR/L.16 VRT 07 M3,5x11 T15 STIR/L S20R 16 20 18 200 13,7 24 STIR/L S25S 16 25 23 250 16,2 29 IR/L.16 VRT 07 VRIR VAV 06 VCP 03 VRT 10 T15 STIR/L S32T 16 32 30 300 19,7 36 M3,5x11 16 M5.05 M4,5x12 STIR/L S40U 16 40 37 300 23,7 44 STIR/L S20R 22 20 18 200 14 24 IR/L.22 VRT 07 M4,5x11 VCP 03 VRT 10 M4,5x12 T15 STIR/L S25S 22 25 23 250 18,1 29 STIR/L S32T 22 32 30 300 21,6 38 IR/L.22 VRT 07 VRIR VAV 07 VCP 03 VRT 10 T15 STIR/L S40U 22 40 37 300 25,6 16 M4,5x11 22 M6 M4,5x12 STIR/L S50V 22 50 47 350 30,6 58 ISO 9001 67 gu
