113 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.113

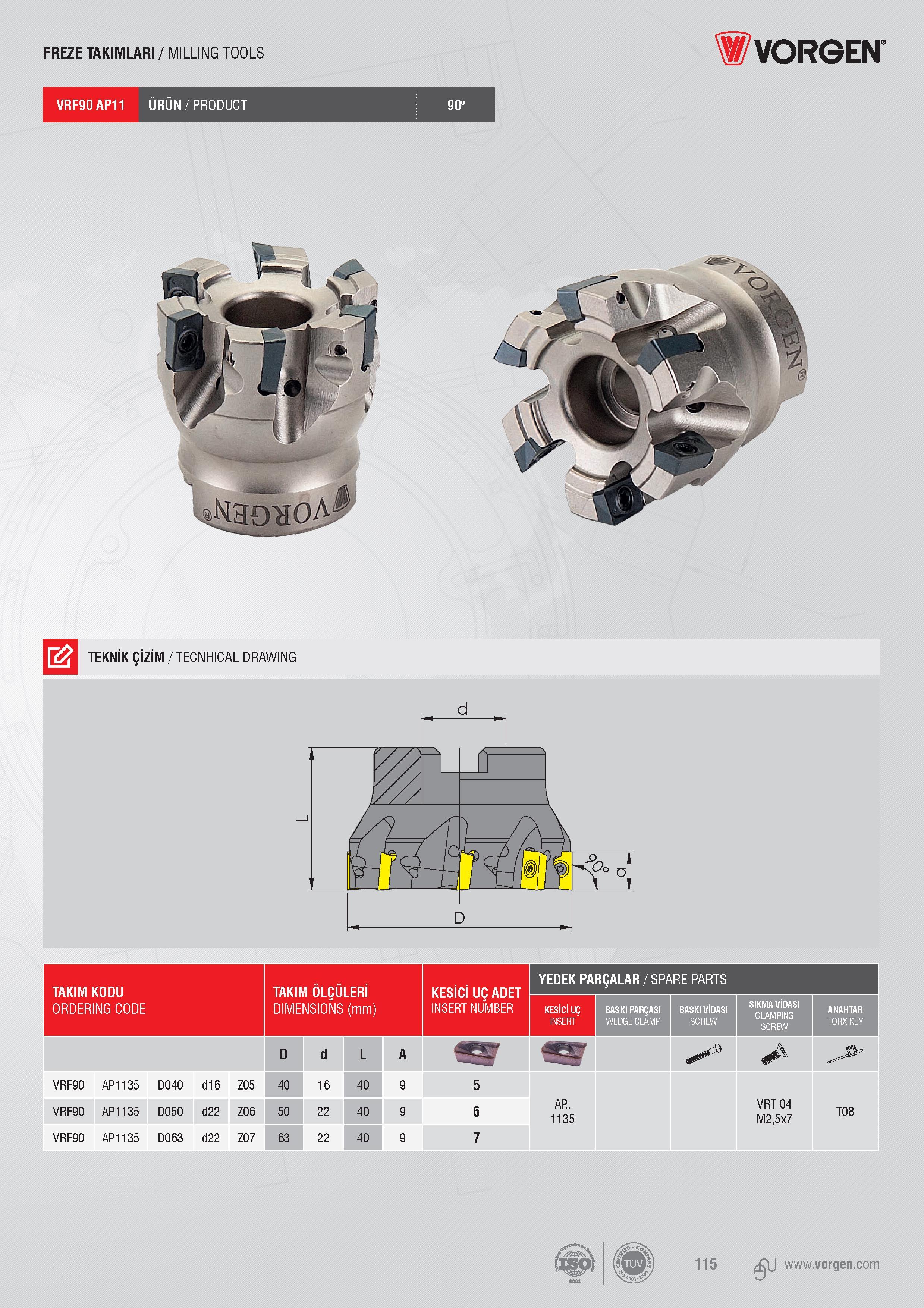

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 113 0113 Lab2u FREZE TAKIMLARI / MILLING TOOLS Vorgen VRF90AP11 ÜRÜN/PRODUCT 90" TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм KESİCİ UÇ ADET INSERT NUMBER YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента KESİCİ UÇ INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW SIKMA VİDASI CLAMPING SCREW ANAHTAR TORXKEY D d L A 55 VRF90 AP1135 D040 d16 Z05 40 16 40 9 5 VRF90 AP1135 D050 d22 Z06 50 22 40 9 6 AP. 1135 VRT 04 M 2,5x7 T08 VRF90 AP1135 D063 d22 Z07 63 22 40 9 7
