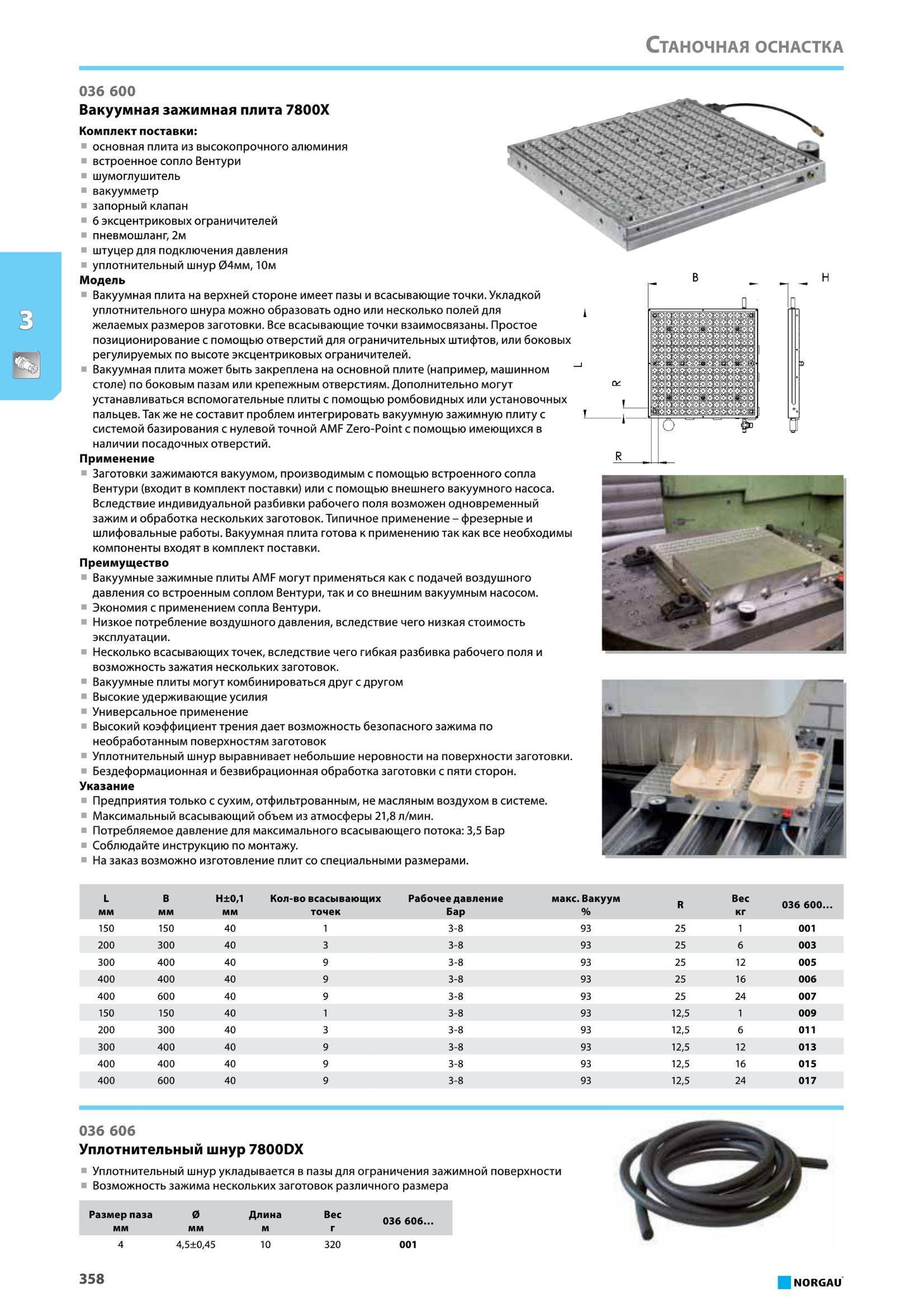

Станочные приспособления от Norgau Вакуумная плита 7800Х на верхней стороне имеет пазы и всасывающие точки. Укладкой уплотнительного шнура можно образовать одно или несколько полей для желаемых размеров заготовки. Все всасывающие точки взаимосвязаны. Простое позиционирование с помощью отверстий для ограничительных штифтов, или боковых регулируемых по высоте эксцентриковых ограничителей. Вакуумная плита может быть закреплена на основной плите (например, машинном столе) по боковым пазам или крепежным отверстиям. Дополнительно могут устанавливаться вспомогательные плиты с помощью ромбовидных или установочных пальцев. Так же не составит проблем интегрировать вакуумную зажимную плиту с L системой базирования с нулевой точной AMF Zero-Point с помощью имеющихся в наличии посадочных отверстий. Применение Заготовки зажимаются вакуумом, производимым с помощью встроенного сопла Вентури (входит в комплект поставки) или с помощью внешнего вакуумного насоса. Вследствие индивидуальной разбивки рабочего поля возможен одновременный зажим и обработка нескольких заготовок. Типичное применение - фрезерные и шлифовальные работы. Вакуумная плита готова к применению так как все необходимы компоненты входят в комплект поставки. Преимущество Вакуумные зажимные плиты AMF могут применяться как с подачей воздушного давления со встроенным соплом Вентури, так и со внешним вакуумным насосом. Экономия с применением сопла Вентури. Низкое потребление воздушного давления, вследствие чего низкая стоимость эксплуатации. Несколько всасывающих точек, вследствие чего гибкая разбивка рабочего поля и возможность зажатия нескольких заготовок. Вакуумные плиты могут комбинироваться друг с другом Высокие удерживающие усилия Универсальное применение Высокий коэффициент трения дает возможность безопасного зажима по необработанным поверхностям заготовок Уплотнительный шнур выравнивает небольшие неровности на поверхности заготовки. Бездеформационная и безвибрационная обработка заготовки с пяти сторон. Указание Предприятия только с сухим, отфильтрованным, не масляным воздухом в системе. Максимальный всасывающий объем из атмосферы 21,8 л/мин. Потребляемое давление для максимального всасывающего потока 3,5 Бар Соблюдайте инструкцию по монтажу. На заказ возможно изготовление плит со специальными размерами. L В н±0,1 Количество всасывающих Рабочее давление макс. Вакуум R Вес 036 600 мм точек Бар кг 150 150 40 1 3-8 93 25 1 001 200 300 40 3 3-8 93 25 6 003 300 400 40 9 3-8 93 25 12 005 400 400 40 9 3-8 93 25 16 006 400 600 40 9 3-8 93 25 24 007 150 150 40 1 3-8 93 12,5 1 009 200 300 40 3 3-8 93 12,5 6 011 300 400 40 9 3-8 93 12,5 12 013 400 400 40 9 3-8 93 12,5 16 015 400 600 40 9 3-8 93 12,5 24 017 036 606 Уплотнительный шнур 7800DX Уплотнительный шнур укладывается в пазы для ограничения зажимной поверхности Возможность зажима нескольких заготовок различного размера Размер паза 0 Длина Вес 036 606 мм м 4 4,5±0,45 10 320 001 358 NORGAU Станочная оснастка 036 600 Вакуумная зажимная плита 7800Х Комплект поставки основная плита из высокопрочного алюминия встроенное сопло Вентури шумоглушитель вакуумметр запорный клапан 6 эксцентриковых ограничителей пневмошланг, 2м штуцер для подключения давления уплотнительный шнур 04мм, 10м Модель
