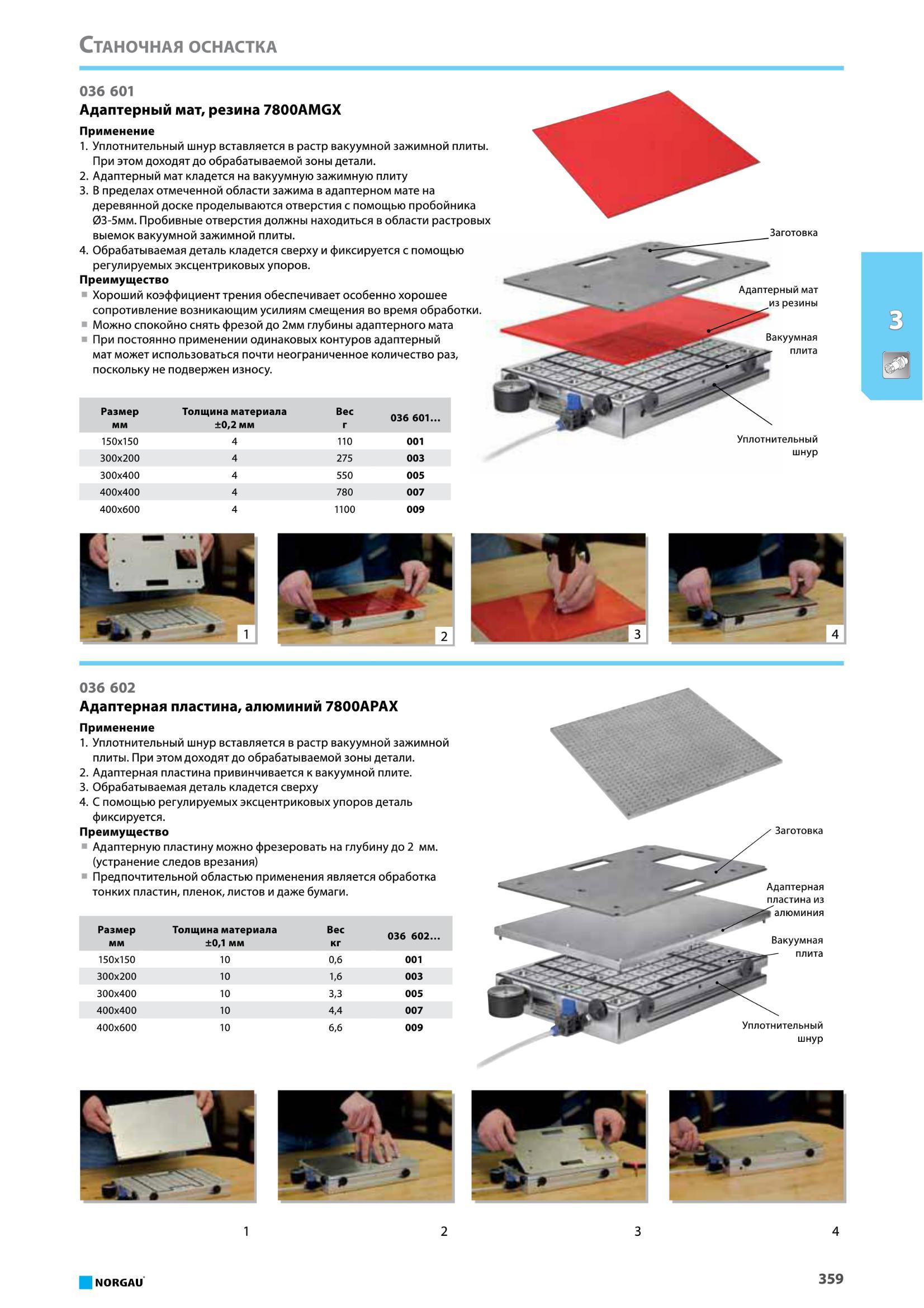

Адаптерная пластина, алюминий 7800APAX Применение 1 Уплотнительный шнур вставляется в растр вакуумной зажимной плиты При этом доходят до обрабатываемой зон

Адаптерная пластина, алюминий 7800APAX Применение 1. Уплотнительный шнур вставляется в растр вакуумной зажимной плиты. При этом доходят до обрабатываемой зоны детали. 2. Адаптерная пластина привинчивается к вакуумной плите. 3. Обрабатываемая деталь кладется сверху 4. С помощью регулируемых эксцентриковых упоров деталь фиксируется. Преимущество Адаптерную пластину можно фрезеровать на глубину до 2 мм. (устранение следов врезания) Предпочтительной областью применения является обработка тонких пластин, пленок, листов и даже бумаги. Размер мм Толщина материала ±0,1 мм Вес кг 036 602 150x150 10 0,6 001 300x200 10 1,6 003 300x400 10 3,3 005 400x400 10 4,4 007 400x600 10 6,6 009 Заготовка Уплотнительный шнур Адаптерная из алюминия Вакуумная плита NORGAU 359 Станочная оснастка 036 601 Адаптерный мат, резина 7800AMGX Применение 1. Уплотнительный шнур вставляется в растр вакуумной зажимной плиты. При этом доходят до обрабатываемой зоны детали. 2. Адаптерный мат кладется на вакуумную зажимную плиту 3. В пределах отмеченной области зажима в адаптерном мате на деревянной доске проделываются отверстия с помощью пробойника 03-5мм. Пробивные отверстия должны находиться в области растровых выемок вакуумной зажимной плиты. 4. Обрабатываемая деталь кладется сверху и фиксируется с помощью регулируемых эксцентриковых упоров. Преимущество Хороший коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям смещения во время обработки. Можно спокойно снять фрезой до 2мм глубины адаптерного мата При постоянно применении одинаковых контуров адаптерный мат может использоваться почти неограниченное количество раз, поскольку не подвержен износу. Заготовка Размер мм Толщина материала ±0,2 мм Вес 036 601 150x150 4 110 001 300x200 4 275 003 300x400 4 550 005 400x400 4 780 007 400x600 4 1100 009 Уплотнительный шнур 036 602
