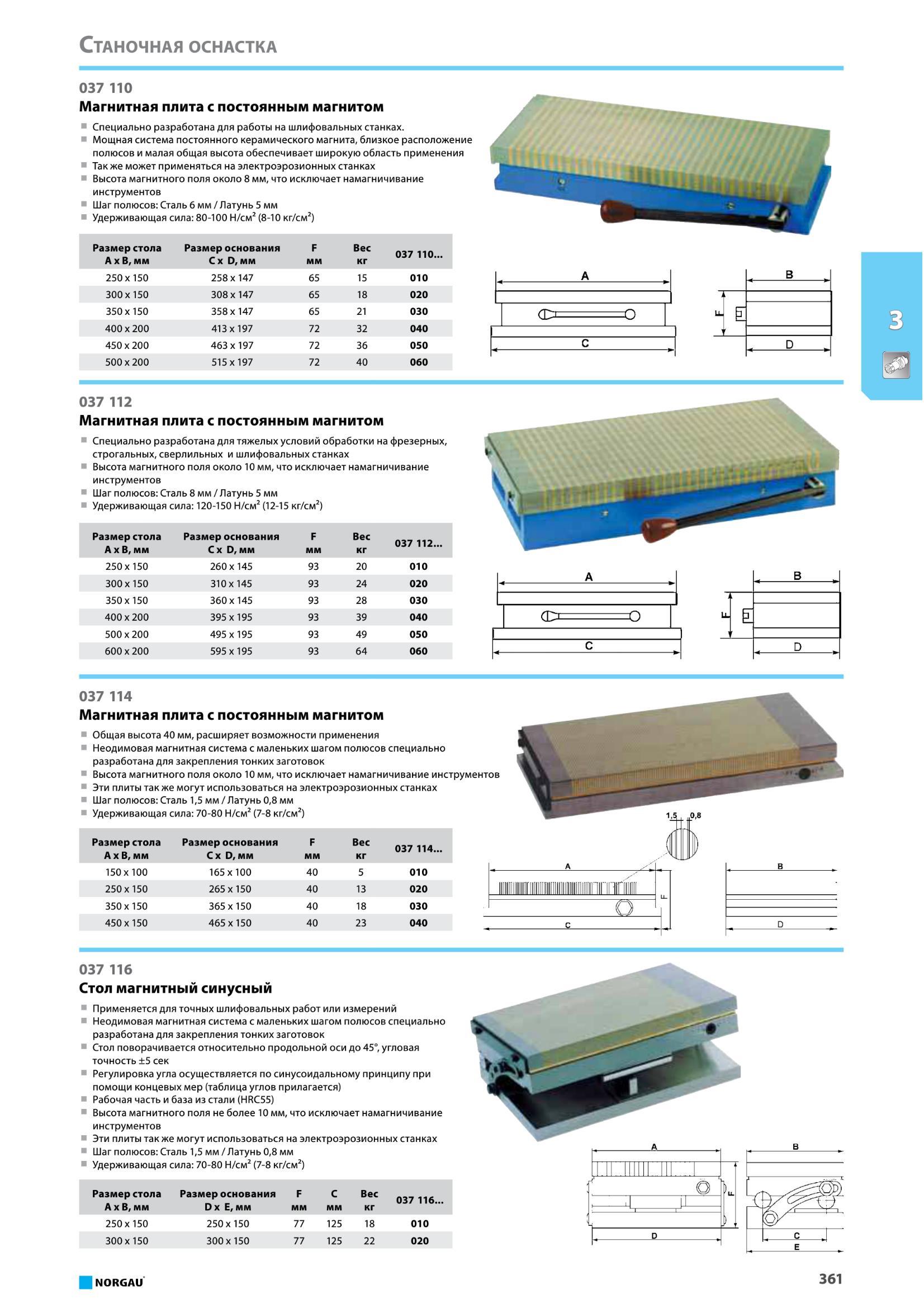

Магнитная плита с постоянным магнитом от Norgau Специально разработана для работы на шлифовальных станках Мощная система постоянного керамического магнита,

Магнитная плита с постоянным магнитом от Norgau Специально разработана для работы на шлифовальных станках. Мощная система постоянного керамического магнита, близкое расположение полюсов и малая общая высота обеспечивает широкую область применения Так же может применяться на электроэрозионных станках Высота магнитного поля около 8 мм, что исключает намагничивание инструментов Шаг полюсов Сталь 6 мм/Латунь 5 мм Удерживающая сила 80-100 Н/см2 (8-10 кг/см2) Размер стола А х В, мм Размер основания С х D, мм F мм Вес кг 037 110 250x150 258х147 65 15 010 300x 150 308x147 65 18 020 350x 150 358х147 65 21 030 400x200 413x197 72 32 040 450 х 200 463х197 72 36 050 500x200 515x197 72 40 060 CD О В А F JEL D 037 112 Магнитная плита с постоянным магнитом Специально разработана для тяжелых условий обработки на фрезерных, строгальных, сверлильных и шлифовальных станках Высота магнитного поля около 10 мм, что исключает намагничивание инструментов Шаг полюсов Сталь 8 мм/Латунь 5 мм Удерживающая сила 120-150 Н/см2 (12-15 кг/см2) Размер стола Ах В, мм Размер основания Сх D, мм F мм Вес кг 037 112 250x150 260x145 93 20 010 300x150 310x145 93 24 020 350x 150 360x145 93 28 030 400 х 200 395x195 93 39 040 500 х 200 495x195 93 49 050 600x200 595x 195 93 64 060 в U. Е D Размер стола А х В, мм Размер основания Сх D, мм F мм Вес кг 037 114 150x100 165x100 40 5 010 250x150 265х150 40 13 020 350x150 365х150 40 18 030 450x150 465x150 40 23 040 037 114 Магнитная плита с постоянным магнитом Общая высота 40 мм, расширяет возможности применения Неодимовая магнитная система с маленьких шагом полюсов специально разработана для закрепления тонких заготовок Высота магнитного поля около 10 мм, что исключает намагничивание инструментов Эти плиты так же могут использоваться на электроэрозионных станках Шаг полюсов Сталь 1,5 мм/Латунь 0,8 мм Удерживающая сила 70-80 Н/см2 (7-8 кг/см2) 037 116 Стол магнитный синусный Применяется для точных шлифовальных работ или измерений Неодимовая магнитная система с маленьких шагом полюсов специально разработана для закрепления тонких заготовок Стол поворачивается относительно продольной оси до 45°, угловая точность ±5 сек Регулировка угла осуществляется по синусоидальному принципу при помощи концевых мер (таблица углов прилагается) Рабочая часть и база из стали (HRC55) Высота магнитного поля не более 10 мм, что исключает намагничивание инструментов Эти плиты так же могут использоваться на электроэрозионных станках Шаг полюсов Сталь 1,5 мм / Латунь 0,8 мм Удерживающая сила 70-80 Н/см2 (7-8 кг/см2) Размер стола А х В, мм Размер основания D Е, мм F мм с мм Вес кг 037 116 250 х 150 250x 150 77 125 18 010 300x150 300x150 77 125 22 020 NORGAU 361 Станочная оснастка 037 110
