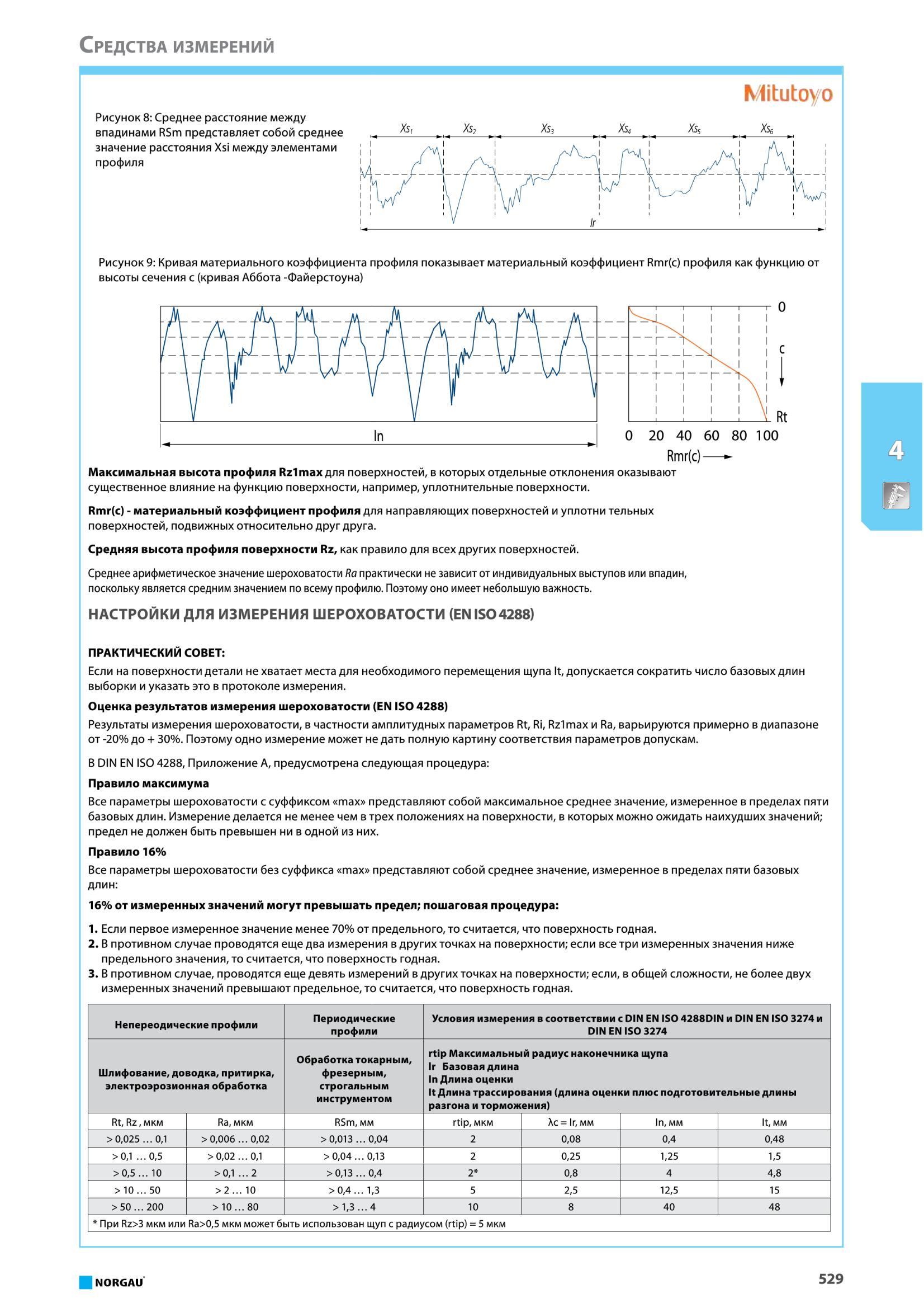

Среднее расстояние между впадинами RSm представляет собой среднее значение расстояния Xsi между элементами профиля Рисунок 9 Кривая материального коэффициента профиля показывает материальный коэффициент Rmr(c) профиля как функцию от высоты сечения с (кривая Аббота -Файерстоуна) Максимальная высота профиля ( тахдля поверхностей, в которых отдельные отклонения оказывают существенное влияние на функцию поверхности, например, уплотнительные поверхности. Rmr(c) - материальный коэффициент профиля для направляющих поверхностей и уплотни тельных поверхностей, подвижных относительно друг друга. Средняя высота профиля поверхности Rz, как правило для всех других поверхностей. Среднее арифметическое значение шероховатости Ra практически не зависит от индивидуальных выступов или впадин, поскольку является средним значением по всему профилю. Поэтому оно имеет небольшую важность. НАСТРОЙКИ ДЛЯ ИЗМЕРЕНИЯ ШЕРОХОВАТОСТИ (EN ISO4288) ПРАКТИЧЕСКИЙ СОВЕТ Если на поверхности детали не хватает места для необходимого перемещения щупа It, допускается сократить число базовых длин выборки и указать это в протоколе измерения. Оценка результатов измерения шероховатости (EN ISO 4288) Результаты измерения шероховатости, в частности амплитудных параметров Rt, Ri, Rzlmax и Ra, варьируются примерно в диапазоне от -20% до + 30%. Поэтому одно измерение может не дать полную картину соответствия параметров допускам. В DIN EN ISO 4288, Приложение А, предусмотрена следующая процедура Правило максимума Все параметры шероховатости с суффиксом тах представляют собой максимальное среднее значение, измеренное в пределах пяти базовых длин. Измерение делается не менее чем в трех положениях на поверхности, в которых можно ожидать наихудших значений предел не должен быть превышен ни в одной из них. Правило 16% Все параметры шероховатости без суффикса тах представляют собой среднее значение, измеренное в пределах пяти базовых 16% от измеренных значений могут превышать предел пошаговая процедура 1. Если первое измеренное значение менее 70% от предельного, то считается, что поверхность годная. 2. В противном случае проводятся еще два измерения в других точках на поверхности если все три измеренных значения ниже предельного значения, то считается, что поверхность годная. 3. В противном случае, проводятся еще девять измерений в других точках на поверхности если, в общей сложности, не более двух измеренных значений превышают предельное, то считается, что поверхность годная. Непереодические профили Периодические профили Условия измерения в соответствии с DIN EN ISO 4288DIN и DIN EN ISO 3274 и DIN EN ISO 3274 Шлифование, доводка, притирка, электроэрозионная обработка Обработка токарным, фрезерным, строгальным инструментом rtip Максимальный радиус наконечника щупа lr Базовая длина In Длина оценки It Длина трассирования (длина оценки плюс подготовительные длины разгона и торможения) Rt, Rz,mkm Ra, мкм RSm, мм rtip, мкм Хс = lr, мм In, мм It, мм >0,025 0,1 >0,006 0,02 >0,013 .0,04 2 0,08 0,4 0,48 >0,1 0,5 >0,02 .0,1 >0,04...0,13 2 0,25 1,25 1,5 >0,5 10 >0,1 2 >0,13 0,4 2 0,8 4 4,8 >10 50 >2 10 >0,4 1,3 5 2,5 12,5 15 >50 200 >10 80 > 1,3 4 10 8 40 48 При Rz>3 мкм или Ra>0,5 мкм может быть использован щуп с радиусом (rtip) = 5 мкм NORGAU 529 Средства измерений Рисунок 8
