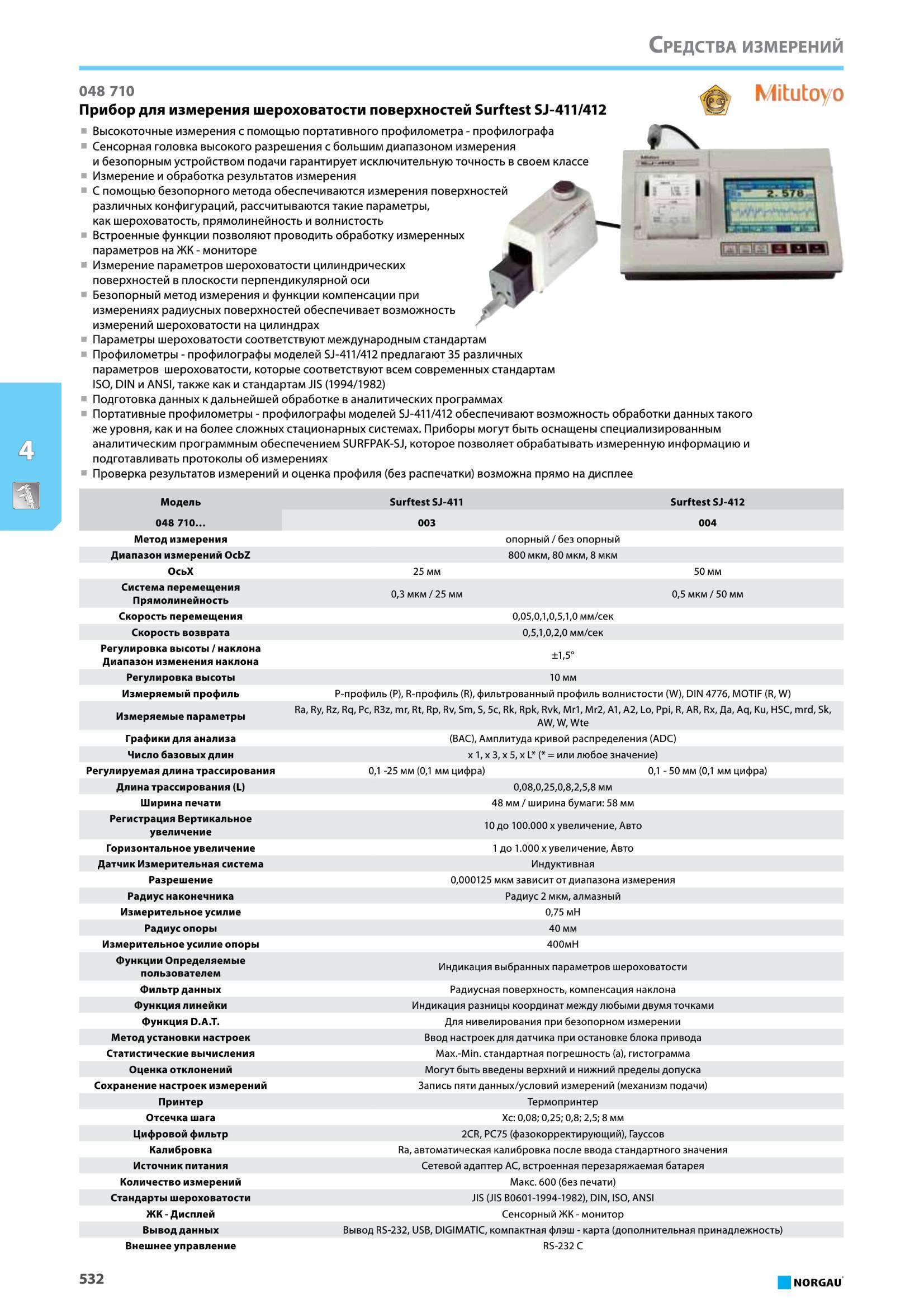

Прибор для измерения шероховатости поверхностей Surftest SJ-411/412 от Norgau Высокоточные измерения с помощью портативного профилометра - профилографа Сен

Прибор для измерения шероховатости поверхностей Surftest SJ-411/412 от Norgau Высокоточные измерения с помощью портативного профилометра - профилографа Сенсорная головка высокого разрешения с большим диапазоном измерения и безопорным устройством подачи гарантирует исключительную точность в своем классе Измерение и обработка результатов измерения С помощью безопорного метода обеспечиваются измерения поверхностей различных конфигураций, рассчитываются такие параметры, как шероховатость, прямолинейность и волнистость Встроенные функции позволяют проводить обработку измеренных параметров на ЖК - мониторе Измерение параметров шероховатости цилиндрических поверхностей в плоскости перпендикулярной оси Безопорный метод измерения и функции компенсации при измерениях радиусных поверхностей обеспечивает возможность измерений шероховатости на цилиндрах Параметры шероховатости соответствуют международным стандартам Профилометры - профилографы моделей SJ-411/412 предлагают 35 различных параметров шероховатости, которые соответствуют всем современных стандартам ISO, DIN и ANSI, также как и стандартам JIS (1994/1982) Подготовка данных к дальнейшей обработке в аналитических программах Портативные профилометры - профилографы моделей SJ-411/412 обеспечивают возможность обработки данных такого же уровня, как и на более сложных стационарных системах. Приборы могут быть оснащены специализированным аналитическим программным обеспечением SURFPAK-SJ, которое позволяет обрабатывать измеренную информацию и подготавливать протоколы об измерениях Проверка результатов измерений и оценка профиля (без распечатки) возможна прямо на дисплее Mitutoyo Модель Surftest SJ-411 Surftest SJ-412 048 710 003 004 Метод измерения опорный/без опорный Диапазон измерений OcbZ 800 мкм, 80 мкм, 8 мкм ОсьХ 25 мм 50 мм Система перемещения Прямолинейность 0,3 мкм/25 мм 0,5 мкм/50 мм Скорость перемещения Скорость возврата 0,05,0,1,0,5,1,0 мм/сек 0,5,1,0,2,0 мм/сек Регулировка высоты / наклона Диапазон изменения наклона ±1,5° Регулировка высоты 10 мм Измеряемый профиль P-профиль (Р), R-профиль (R), фильтрованный профиль волнистости (W), DIN 4776, MOTIF (R, W) Измеряемые параметры Ra, Ry, Rz, Rq, Pc, R3z, mr, Rt, Rp, Rv, Sm, S, 5c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Lo, Ppi, R, AR, Rx, Да, Aq, Ku, HSC, mrd, Sk, AW, W, Wte Г рафики для анализа (ВАС), Амплитуда кривой распределения (ADC) Число базовых длин х 1, х 3, х 5, х L ( = или любое значение) Регулируемая длина трассирования 0,1 -25 мм (0,1 мм цифра) 0,1 - 50 мм (0,1 мм цифра) Длина трассирования (L) 0,08,0,25,0,8,2,5,8 мм Ширина печати 48 мм / ширина бумаги 58 мм Регистрация Вертикальное увеличение 10 до 100.000 х увеличение, Авто Горизонтальное увеличение 1 до 1.000 х увеличение, Авто Датчик Измерительная система Индуктивная Разрешение 0,000125 мкм зависит от диапазона измерения Радиус наконечника Радиус 2 мкм, алмазный Измерительное усилие Радиус опоры 0,75 мН 40 мм Измерительное усилие опоры 400мН Функции Определяемые пользователем Индикация выбранных параметров шероховатости Фильтр данных Радиусная поверхность, компенсация наклона Функция линейки Индикация разницы координат между любыми двумя точками Функция D.A.T. Для нивелирования при безопорном измерении Метод установки настроек Ввод настроек для датчика при остановке блока привода Статистические вычисления Max.-Min. стандартная погрешность (а), гистограмма Оценка отклонений Могут быть введены верхний и нижний пределы допуска Сохранение настроек измерений Запись пяти данных/условий измерений (механизм подачи) Принтер Термопринтер Отсечка шага Хс 0,08 0,25 0,8 2,5 8 мм Цифровой фильтр 2CR, РС75 (фазокорректирующий), Гауссов Калибровка Источник питания Ra, автоматическая калибровка после ввода стандартного значения Сетевой адаптер АС, встроенная перезаряжаемая батарея Количество измерений Макс. 600 (без печати) Стандарты шероховатости JIS (JIS В0601-1994-1982), DIN, ISO, ANSI ЖК-Дисплей Сенсорный ЖК - монитор Вывод данных Вывод RS-232, USB, DIGIMATIC, компактная флэш - карта (дополнительная принадлежность) Внешнее управление RS-232 С 532 NORGAU Средства измерений гх 048 710
