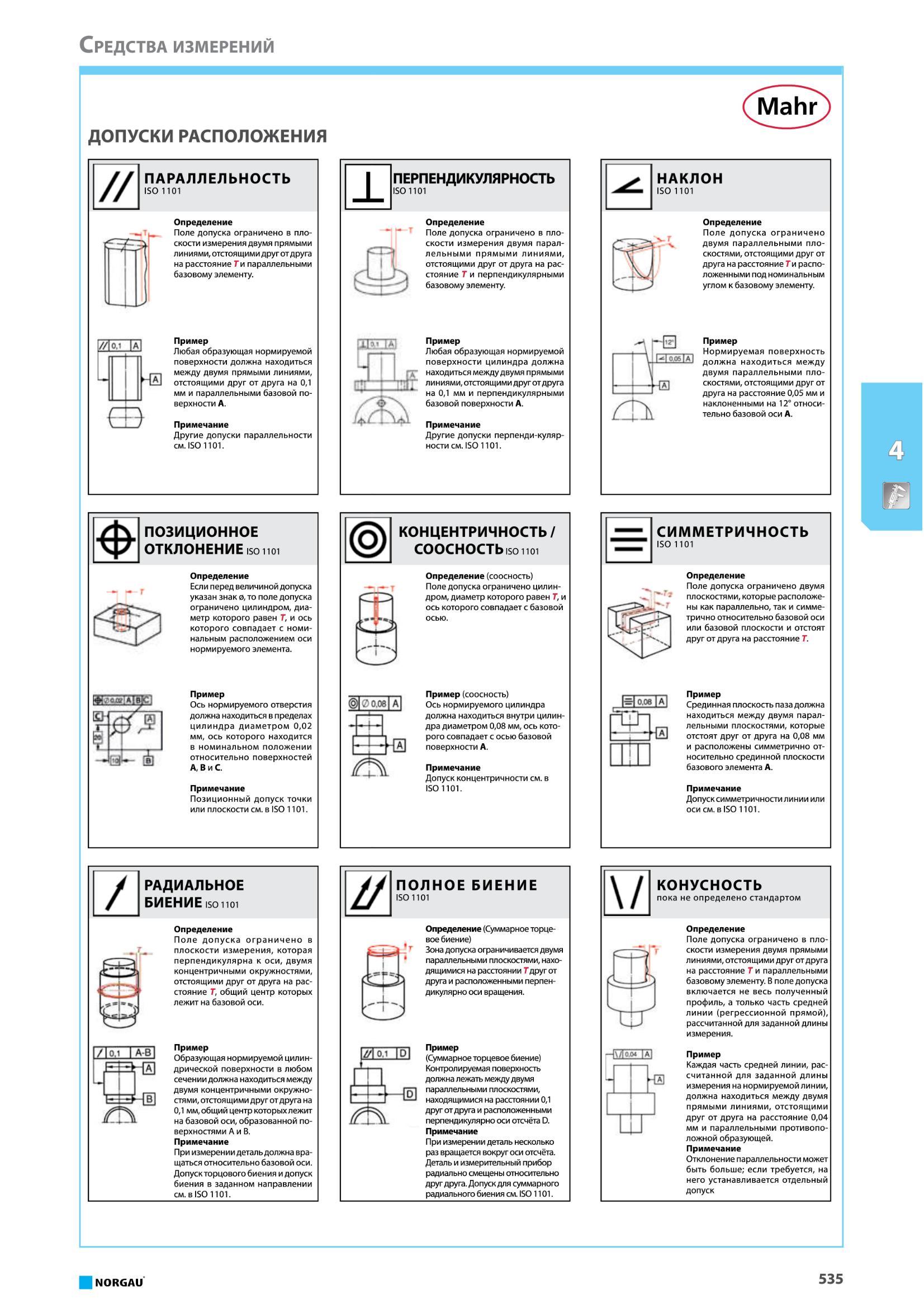

ДОПУСКИ РАСПОЛОЖЕНИЯ ПАРАЛЛЕЛЬНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями, отстоящими друг от друга на р

ДОПУСКИ РАСПОЛОЖЕНИЯ ПАРАЛЛЕЛЬНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями, отстоящими друг от друга на расстояние Т и параллельными базовому элементу. Пример Любая образующая нормируемой поверхности должна находиться между двумя прямыми линиями, отстоящими друг от друга на 0,1 мм и параллельными базовой поверхности А. Примечание Другие допуски параллельности см. ISO 1101. ПЕРПЕНДИКУЛЯРНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя параллельными прямыми линиями, отстоящими друг от друга на расстояние Т и перпендикулярными базовому элементу. Пример Любая образующая нормируемой поверхности цилиндра должна находиться между двумя прямыми линиями, отстоящими друг от друга на 0,1 мм и перпендикулярными базовой поверхности А. Примечание Другие допуски перпенди-куляр-ности см. ISO 1101. НАКЛОН ISO 1101 Определение Поле допуска ограничено двумя параллельными плоскостями, отстоящими друг от друга на расстояние Ти расположенными под номинальным углом к базовому элементу. Пример Нормируемая поверхность должна находиться между двумя параллельными плоскостями, отстоящими друг от друга на расстояние 0,05 мм и наклоненными на 12° относительно базовой оси А. Ш jgrnr ПОЗИЦИОННОЕ ОТКЛОНЕНИЕ ISO 1101 Определение Если перед величиной допуска указан знак а, то поле допуска ограничено цилиндром, диаметр которого равен Т, и ось которого совпадает с номинальным расположением оси нормируемого элемента. Пример Ось нормируемого отверстия должна находиться в пределах цилиндра диаметром 0,02 мм, ось которого находится в номинальном положении относительно поверхностей А, В и С. Примечание Позиционный допуск точки или плоскости см. в ISO 1101. КОНЦЕНТРИЧНОСТЬ/ СООСНОСТЬ ISO 1101 Определение (соосность) Поле допуска ограничено цилиндром, диаметр которого равен Т, и ось которого совпадает с базовой осью. 0о.ое А Пример (соосность) Ось нормируемого цилиндра должна находиться внутри цилиндра диаметром 0,08 мм, ось которого совпадает с осью базовой поверхности А. Примечание Допуск концентричности см. в ISO 1101. СИММЕТРИЧНОСТЬ ISO 1101 -т. Определение Поле допуска ограничено двумя плоскостями, которые расположены как параллельно, так и симметрично относительно базовой оси или базовой плоскости и отстоят друг от друга на расстояние Т. Пример Срединная плоскость паза должна находиться между двумя параллельными плоскостями, которые отстоят друг от друга на 0,08 мм и расположены симметрично относительно срединной плоскости базового элемента А. Примечание Допуск симметричности линии или оси см. в ISO 1101. РАДИАЛЬНОЕ БИЕНИЕ ISO 1101 Определение Поле допуска ограничено в плоскости измерения, которая перпендикулярна к оси, двумя концентричными окружностями, отстоящими друг от друга на расстояние Г, общий центр которых лежит на базовой оси. Пример Образующая нормируемой цилиндрической поверхности в любом сечении должна находиться между двумя концентричными окружностями, отстоящими друг от друга на 0,1 мм, общий центр которых лежит на базовой оси, образованной поверхностями А и В. Примечание При измерении деталь должна вращаться относительно базовой оси. Допуск торцового биения и допуск биения в заданном направлении см. в ISO 1101. 1/lQ.I 1A-BJ / ПОЛНОЕ БИЕНИЕ ISO 1101 Определение (Суммарное торцевое биение) Зона допуска ограничивается двумя параллельными плоскостями, находящимися на расстоянии Т друг от друга и расположенными перпендикулярно оси вращения. ISsl о Is. Пример (Суммарное торцевое биение) Контролируемая поверхность должна лежать между двумя параллельными плоскостями, находящимися на расстоянии 0,1 друг от друга и расположенными перпендикулярно оси отсчёта D. Примечание При измерении деталь несколько раз вращается вокруг оси отсчёта. Деталь и измерительный прибор радиально смещены относительно друг друга. Допуск для суммарного радиального биения см. IS01101. \/ КОНУСНОСТЬ пока не определено стандартом Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями, отстоящими друг от друга на расстояние Т и параллельными базовому элементу. В поле допуска включается не весь полученный профиль, а только часть средней линии (регрессионной прямой), рассчитанной для заданной длины измерения. Пример Каждая часть средней линии, рас-считанной для заданной длины измерения на нормируемой линии, должна находиться между двумя прямыми линиями, отстоящими друг от друга на расстояние 0,04 мм и параллельными противоположной образующей. Примечание Отклонение параллельности может быть больше если требуется, на него устанавливается отдельный допуск NORGAU 535 Средства измерений
