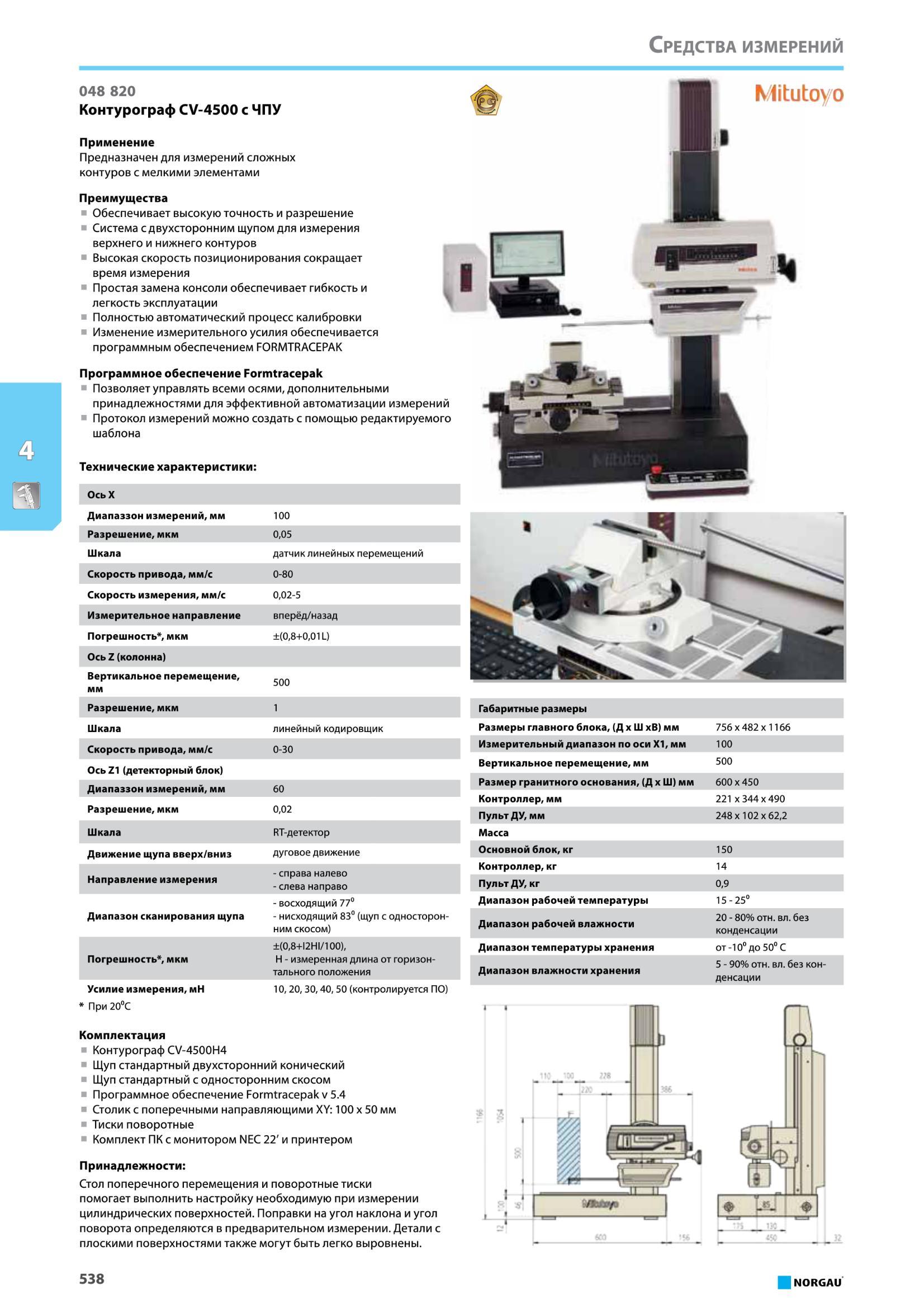

Контурограф CV-4500 с ЧПУ от Norgau Предназначен для измерений сложных контуров с мелкими элементами Преимущества Обеспечивает высокую точность и разрешени

Контурограф CV-4500 с ЧПУ от Norgau Предназначен для измерений сложных контуров с мелкими элементами Преимущества Обеспечивает высокую точность и разрешение Система с двухсторонним щупом для измерения верхнего и нижнего контуров Высокая скорость позиционирования сокращает время измерения Простая замена консоли обеспечивает гибкость и легкость эксплуатации Полностью автоматический процесс калибровки Изменение измерительного усилия обеспечивается программным обеспечением FORMTRACEPAK Программное обеспечение Formtracepak Позволяет управлять всеми осями, дополнительными принадлежностями для эффективной автоматизации измерений Протокол измерений можно создать с помощью редактируемого шаблона Технические характеристики Mitutoyo Ось X Диапаззон измерений, мм 100 Разрешение, мкм 0,05 Шкала датчик линейных перемещений Скорость привода, мм/с 0-80 Скорость измерения, мм/с 0,02-5 Измерительное направление вперёд/назад Погрешность , мкм ±(0,8+0,01 L) Ось Z (колонна) Вертикальное перемещение, мм 500 Разрешение, мкм 1 Шкала линейный кодировщик Скорость привода, мм/с 0-30 Ось Z1 (детекторный блок) Диапаззон измерений, мм 60 Разрешение, мкм 0,02 Шкала RT-детектор Движение щупа вверх/вниз дуговое движение Направление измерения -справа налево - слева направо Диапазон сканирования щупа - восходящий 77° - нисходящий 83° (щуп с односторонним скосом) Погрешность , мкм ±(0,8+12Н1/100), Н - измеренная длина от горизонтального положения Усилие измерения, мН 10, 20, 30,40, 50 (контролируется ПО) При 20°С Комплектация Контурограф CV-4500H4 Щуп стандартный двухсторонний конический Щуп стандартный с односторонним скосом Программное обеспечение Formtracepak v 5.4 Столик с поперечными направляющими XY 100 х 50 мм Тиски поворотные Комплект ПК с монитором NEC 22' и принтером Принадлежности Стол поперечного перемещения и поворотные тиски помогает выполнить настройку необходимую при измерении цилиндрических поверхностей. Поправки на угол наклона и угол поворота определяются в предварительном измерении. Детали с плоскими поверхностями также могут быть легко выровнены. Габаритные размеры Размеры главного блока, (ДхШ хВ) мм 756x482x1166 Измерительный диапазон по оси XI, мм 100 Вертикальное перемещение, мм 500 Размер гранитного основания, (Д х Ш) мм 600 х 450 Контроллер, мм 221 х 344x490 Пульт ДУ, мм 248x102x62,2 Масса Основной блок, кг 150 Контроллер, кг 14 Пульт ДУ, кг 0,9 Диапазон рабочей температуры 15-25° Диапазон рабочей влажности 20 - 80% отн. вл. без конденсации Диапазон температуры хранения от-10° до 50° С Диапазон влажности хранения 5 - 90% отн. вл. без конденсации 538 NORGAU Средства измерений 048 820 Применение
