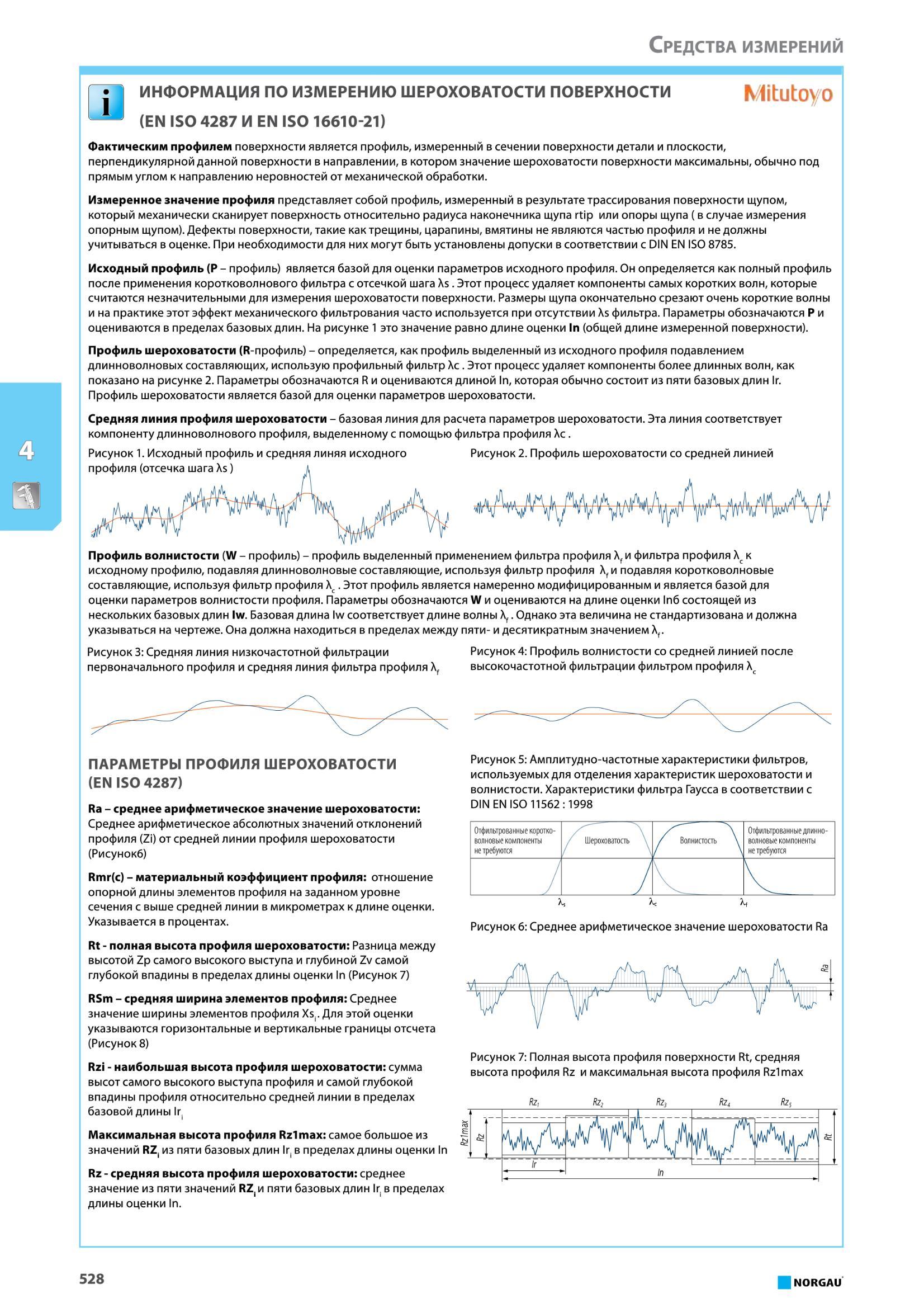

Фактическим профилем поверхности является профиль, измеренный в сечении поверхности детали и плоскости, перпендикулярной данной поверхности в направлении, в котором значение шероховатости поверхности максимальны, обычно под прямым углом к направлению неровностей от механической обработки. Измеренное значение профиля представляет собой профиль, измеренный в результате трассирования поверхности щупом, который механически сканирует поверхность относительно радиуса наконечника щупа rtip или опоры щупа ( в случае измерения опорным щупом). Дефекты поверхности, такие как трещины, царапины, вмятины не являются частью профиля и не должны учитываться в оценке. При необходимости для них могут быть установлены допуски в соответствии с DIN EN ISO 8785. Исходный профиль (Р - профиль) является базой для оценки параметров исходного профиля. Он определяется как полный профиль после применения коротковолнового фильтра с отсечкой шага As. Этот процесс удаляет компоненты самых коротких волн, которые считаются незначительными для измерения шероховатости поверхности. Размеры щупа окончательно срезают очень короткие волны и на практике этот эффект механического фильтрования часто используется при отсутствии As фильтра. Параметры обозначаются Р и оцениваются в пределах базовых длин. На рисунке 1 это значение равно длине оценки In (общей длине измеренной поверхности). Профиль шероховатости (R-профиль) - определяется, как профиль выделенный из исходного профиля подавлением длинноволновых составляющих, использую профильный фильтр Ас. Этот процесс удаляет компоненты более длинных волн, как показано на рисунке 2. Параметры обозначаются R и оцениваются длиной In, которая обычно состоит из пяти базовых длин lr. Профиль шероховатости является базой для оценки параметров шероховатости. Средняя линия профиля шероховатости - базовая линия для расчета параметров шероховатости. Эта линия соответствует компоненту длинноволнового профиля, выделенному с помощью фильтра профиля Ас. Рисунок 1. Исходный профиль и средняя линяя исходного Рисунок 2. Профиль шероховатости со средней линией профиля (отсечка шага As) Профиль волнистости (W - профиль) - профиль выделенный применением фильтра профиля Af и фильтра профиля Ас к исходному профилю, подавляя длинноволновые составляющие, используя фильтр профиля А, и подавляя коротковолновые составляющие, используя фильтр профиля А Этот профиль является намеренно модифицированным и является базой для оценки параметров волнистости профиля. Параметры обозначаются W и оцениваются на длине оценки 1пб состоящей из нескольких базовых длин lw. Базовая длина lw соответствует длине волны Af. Однако эта величина не стандартизована и должна указываться на чертеже. Она должна находиться в пределах между пяти- и десятикратным значением А(. Рисунок 3 Средняя линия низкочастотной фильтрации Рисунок 4 Профиль волнистости со средней линией после первоначального профиля и средняя линия фильтра профиля А( высокочастотной фильтрации фильтром профиля Ас \ ПАРАМЕТРЫ ПРОФИЛЯ ШЕРОХОВАТОСТИ (EN ISO 4287) Ra - среднее арифметическое значение шероховатости Среднее арифметическое абсолютных значений отклонений профиля (Zi) от средней линии профиля шероховатости (Рисунокб) Rmr(c) - материальный коэффициент профиля отношение опорной длины элементов профиля на заданном уровне сечения с выше средней линии в микрометрах к длине оценки. Указывается в процентах. Rt - полная высота профиля шероховатости Разница между высотой Zp самого высокого выступа и глубиной Zv самой глубокой впадины в пределах длины оценки In (Рисунок 7) RSm - средняя ширина элементов профиля Среднее значение ширины элементов профиля Xsi. Для этой оценки указываются горизонтальные и вертикальные границы отсчета (Рисунок 8) Rzi - наибольшая высота профиля шероховатости сумма высот самого высокого выступа профиля и самой глубокой впадины профиля относительно средней линии в пределах базовой длины 1г. Максимальная высота профиля Rzlmax самое большое из значений RZ. из пяти базовых длин 1г. в пределах длины оценки In Rz - средняя высота профиля шероховатости среднее значение из пяти значений RZ. и пяти базовых длин 1г. в пределах длины оценки In. Рисунок 5 Амплитудно-частотные характеристики фильтров, используемых для отделения характеристик шероховатости и волнистости. Характеристики фильтра Гаусса в соответствии с DIN EN ISO 11562 1998 Отфильтрованные коротковолновые компоненты не требуются Шероховатость \ Волнистость 'Х Отфильтрованные длинноволновые компоненты не требуются / V. К К Ъ Рисунок 6 Среднее арифметическое значение шероховатости Ra Рисунок 7 Полная высота профиля поверхности Rt, средняя высота профиля Rz и максимальная высота профиля Rzlmax Rz, Rz4 Rzs 528 NORGAU Средства измерений ИНФОРМАЦИЯ ПО ИЗМЕРЕНИЮ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (EN ISO 4287 И EN ISO 16610-21) Mitutoyo
