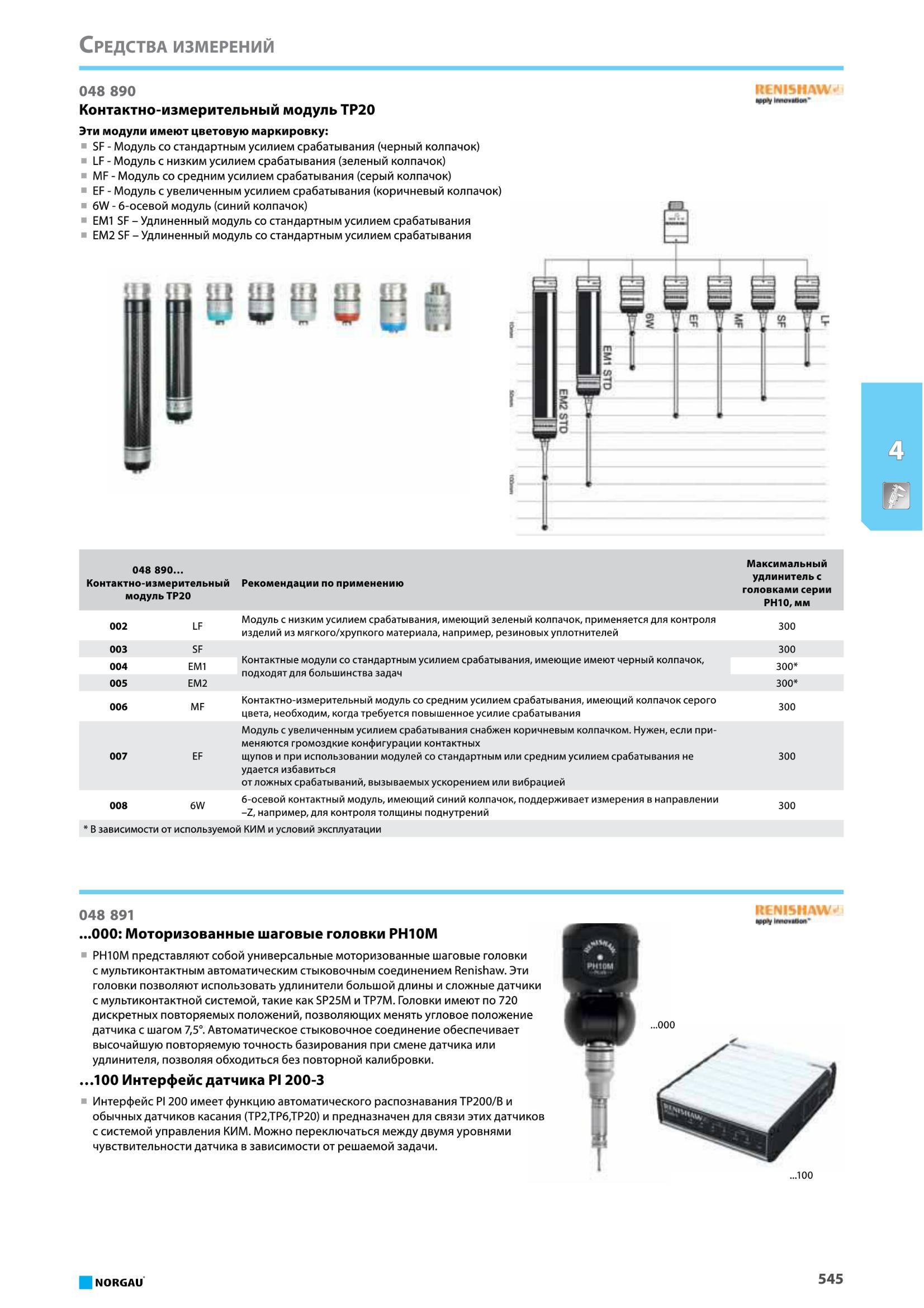

Контактно-измерительный модуль ТР20 от Norgau Рекомендации по применению Максимальный удлинитель с головками серии РН10, мм 002 LF Модуль с низким усилием срабатывания, имеющий зеленый колпачок, применяется для контроля изделий из мягкого/хрупкого материала, например, резиновых уплотнителей 300 003 SF Контактные модули со стандартным усилием срабатывания, имеющие имеют черный колпачок, подходят для большинства задач 300 004 ЕМ1 300 005 ЕМ2 300 006 MF Контактно-измерительный модуль со средним усилием срабатывания, имеющий колпачок серого цвета, необходим, когда требуется повышенное усилие срабатывания 300 007 EF Модуль с увеличенным усилием срабатывания снабжен коричневым колпачком. Нужен, если применяются громоздкие конфигурации контактных щупов и при использовании модулей со стандартным или средним усилием срабатывания не удается избавиться от ложных срабатываний, вызываемых ускорением или вибрацией 300 008 6W 6-осевой контактный модуль, имеющий синий колпачок, поддерживает измерения в направлении -Z, например, для контроля толщины поднутрений 300 В зависимости от используемой КИМ и условий эксплуатации 048 891 .ООО Моторизованные шаговые головки РН10М РН10М представляют собой универсальные моторизованные шаговые головки с мультиконтактным автоматическим стыковочным соединением Renishaw. Эти головки позволяют использовать удлинители большой длины и сложные датчики с мультиконтактной системой, такие как SP25M и ТР7М. Головки имеют по 720 дискретных повторяемых положений, позволяющих менять угловое положение датчика с шагом 7,5°. Автоматическое стыковочное соединение обеспечивает высочайшую повторяемую точность базирования при смене датчика или удлинителя, позволяя обходиться без повторной калибровки. .100 Интерфейс датчика PI 200-3 Интерфейс PI 200 имеет функцию автоматического распознавания ТР200/В и обычных датчиков касания (ТР2,ТР6,ТР20) и предназначен для связи этих датчиков с системой управления КИМ. Можно переключаться между двумя уровнями чувствительности датчика в зависимости от решаемой задачи. NISH) .000 .100 NORGAU 545 Средства измерений 048 890 Контактно-измерительный модуль ТР20 Эти модули имеют цветовую маркировку SF - Модуль со стандартным усилием срабатывания (черный колпачок) LF - Модуль с низким усилием срабатывания (зеленый колпачок) MF - Модуль со средним усилием срабатывания (серый колпачок) EF - Модуль с увеличенным усилием срабатывания (коричневый колпачок) 6W - 6-осевой модуль (синий колпачок) ЕМ1 SF - Удлиненный модуль со стандартным усилием срабатывания ЕМ2 SF - Удлиненный модуль со стандартным усилием срабатывания NISHAW 048 890
