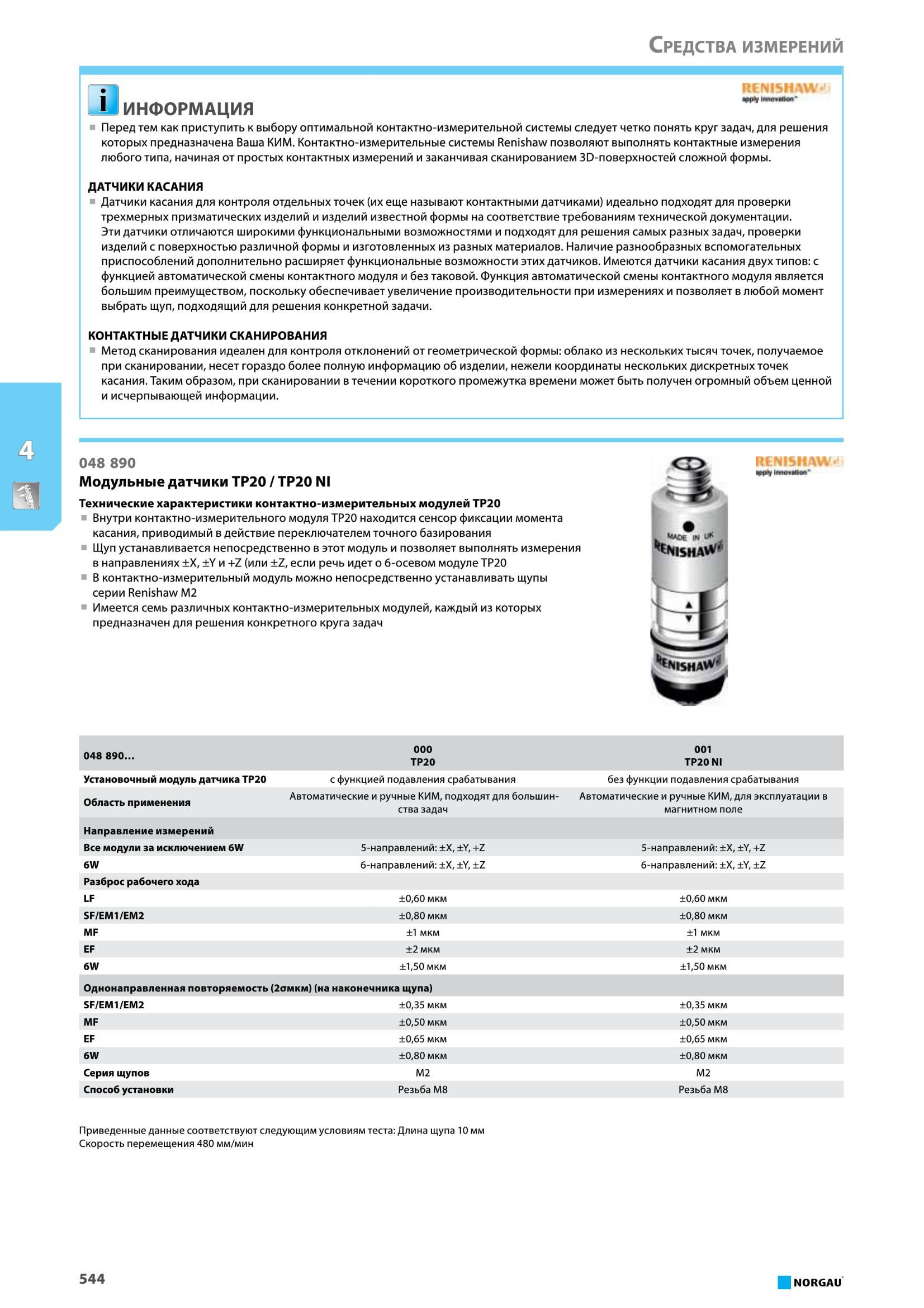

Контактно-измерительные системы Renishaw позволяют выполнять контактные измерения любого типа, начиная от простых контактных измерений и заканчивая сканированием Зй-поверхностей сложной формы. ДАТЧИКИ КАСАНИЯ Датчики касания для контроля отдельных точек (их еще называют контактными датчиками) идеально подходят для проверки трехмерных призматических изделий и изделий известной формы на соответствие требованиям технической документации. Эти датчики отличаются широкими функциональными возможностями и подходят для решения самых разных задач, проверки изделий с поверхностью различной формы и изготовленных из разных материалов. Наличие разнообразных вспомогательных приспособлений дополнительно расширяет функциональные возможности этих датчиков. Имеются датчики касания двух типов с функцией автоматической смены контактного модуля и без таковой. Функция автоматической смены контактного модуля является большим преимуществом, поскольку обеспечивает увеличение производительности при измерениях и позволяет в любой момент выбрать щуп, подходящий для решения конкретной задачи. КОНТАКТНЫЕ ДАТЧИКИ СКАНИРОВАНИЯ Метод сканирования идеален для контроля отклонений от геометрической формы облако из нескольких тысяч точек, получаемое при сканировании, несет гораздо более полную информацию об изделии, нежели координаты нескольких дискретных точек касания. Таким образом, при сканировании в течении короткого промежутка времени может быть получен огромный объем ценной и исчерпывающей информации. 048 890 Модульные датчики ТР20 / ТР20 N1 Технические характеристики контактно-измерительных модулей ТР20 Внутри контактно-измерительного модуля ТР20 находится сенсор фиксации момента касания, приводимый в действие переключателем точного базирования Щуп устанавливается непосредственно в этот модуль и позволяет выполнять измерения в направлениях ±Х, ±Y и +Z (или ±1, если речь идет о 6-осевом модуле ТР20 В контактно-измерительный модуль можно непосредственно устанавливать щупы серии Renishaw М2 Имеется семь различных контактно-измерительных модулей, каждый из которых предназначен для решения конкретного круга задач 048 890 001 ТР20 TP20NI Установочный модуль датчика ТР20 с функцией подавления срабатывания без функции подавления срабатывания Область применения Автоматические и ручные КИМ, подходят для большинства задач Автоматические и ручные КИМ, для эксплуатации в магнитном поле Направление измерений Все модули за исключением 6W 5-направлений ±Х, ±Y, +Z 5-направлений ±Х, ±Y, +Z 6W б-направлений ±Х, ±Y, ±Z 6-направлений ±Х, ±Y, ±Z Разброс рабочего хода LF ±0,60 мкм ±0,60 мкм SF/EM1/EM2 ±0,80 мкм ±0,80 мкм MF ±1 мкм ±1 мкм EF ±2 мкм ±2 мкм 6W ±1,50 мкм ±1,50 мкм Однонаправленная повторяемость (2омкм) (на наконечника щупа) SF/EM1/EM2 ±0,35 мкм ±0,35 мкм MF ±0,50 мкм ±0,50 мкм EF ±0,65 мкм ±0,65 мкм 6W ±0,80 мкм ±0,80 мкм Серия щупов М2 М2 Способ установки Резьба М8 Резьба М8 Приведенные данные соответствуют следующим условиям теста Длина щупа 10 мм Скорость перемещения 480 мм/мин >НА1 4 06 т NlSMA NlSHA 544 NORGAU Средства измерений RENISHAW ИНФОРМАЦИЯ Перед тем как приступить к выбору оптимальной контактно-измерительной системы следует четко понять круг задач, для решения которых предназначена Ваша КИМ.
