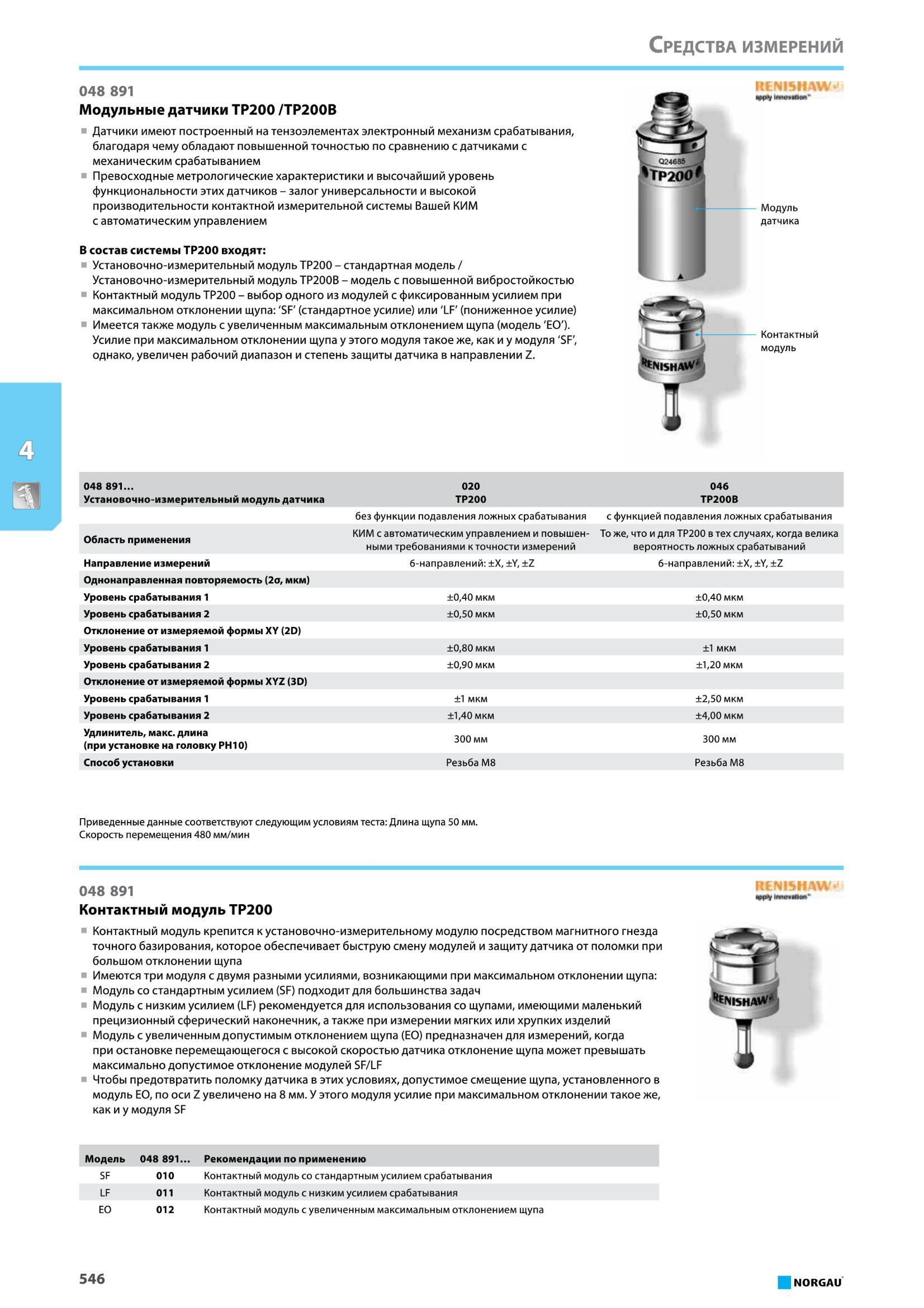

Датчики имеют построенный на тензоэлементах электронный механизм срабатывания, благодаря чему обладают повышенной точностью по сравнению с датчиками с механическим срабатыванием Превосходные метрологические характеристики и высочайший уровень функциональности этих датчиков - залог универсальности и высокой производительности контактной измерительной системы Вашей КИМ с автоматическим управлением В состав системы TP200 входят Установочно-измерительный модуль ТР200 - стандартная модель / Установочно-измерительный модуль ТР200В - модель с повышенной вибростойкостью Контактный модуль ТР200 - выбор одного из модулей с фиксированным усилием при максимальном отклонении щупа 'SF' (стандартное усилие) или 'LF' (пониженное усилие) Имеется также модуль с увеличенным максимальным отклонением щупа (модель 'ЕО'). Усилие при максимальном отклонении щупа у этого модуля такое же, как и у модуля 'SF', однако, увеличен рабочий диапазон и степень защиты датчика в направлении Z. RENI5HAV 048 891 Установочно-измерительный модуль датчика 020 ТР200 046 ТР200В без функции подавления ложных срабатывания с функцией подавления ложных срабатывания Область применения КИМ с автоматическим управлением и повышенными требованиями к точности измерений То же, что и для ТР200 в тех случаях, когда велика вероятность ложных срабатываний Направление измерений б-направлений ±Х, ±Y, +Z б-направлений ±Х, ±Y, ±Z Однонаправленная повторяемость (2о, мкм) Уровень срабатывания 1 ±0,40 мкм ±0,40 мкм Уровень срабатывания 2 ±0,50 мкм ±0,50 мкм Отклонение от измеряемой формы XY (2D) Уровень срабатывания 1 ±0,80 мкм ±1 мкм Уровень срабатывания 2 ±0,90 мкм ±1,20 мкм Отклонение от измеряемой формы XYZ (3D) Уровень срабатывания 1 ±1 мкм ±2,50 мкм Уровень срабатывания 2 ±1,40 мкм ±4,00 мкм Удлинитель, макс. длина (при установке на головку РН10) 300 мм 300 мм Способ установки Резьба М8 Резьба М8 Приведенные данные соответствуют следующим условиям теста Длина щупа 50 мм. Скорость перемещения 480 мм/мин 048 891 Контактный модуль ТР200 Контактный модуль крепится к установочно-измерительному модулю посредством магнитного гнезда точного базирования, которое обеспечивает быструю смену модулей и защиту датчика от поломки при большом отклонении щупа Имеются три модуля с двумя разными усилиями, возникающими при максимальном отклонении щупа Модуль со стандартным усилием (SF) подходит для большинства задач Модуль с низким усилием (LF) рекомендуется для использования со щупами, имеющими маленький прецизионный сферический наконечник, а также при измерении мягких или хрупких изделий Модуль с увеличенным допустимым отклонением щупа (ЕО) предназначен для измерений, когда при остановке перемещающегося с высокой скоростью датчика отклонение щупа может превышать максимально допустимое отклонение модулей SF/LF Чтобы предотвратить поломку датчика в этих условиях, допустимое смещение щупа, установленного в модуль ЕО, по оси Z увеличено на 8 мм. У этого модуля усилие при максимальном отклонении такое же, как и у модуля SF Модель 048 891 Рекомендации по применению SF 010 Контактный модуль со стандартным усилием срабатывания LF 011 Контактный модуль с низким усилием срабатывания ЕО 012 Контактный модуль с увеличенным максимальным отклонением щупа RENISHAW 546 NORGAU Средства измерений 048 891 Модульные датчики ТР200 /ТР200В
