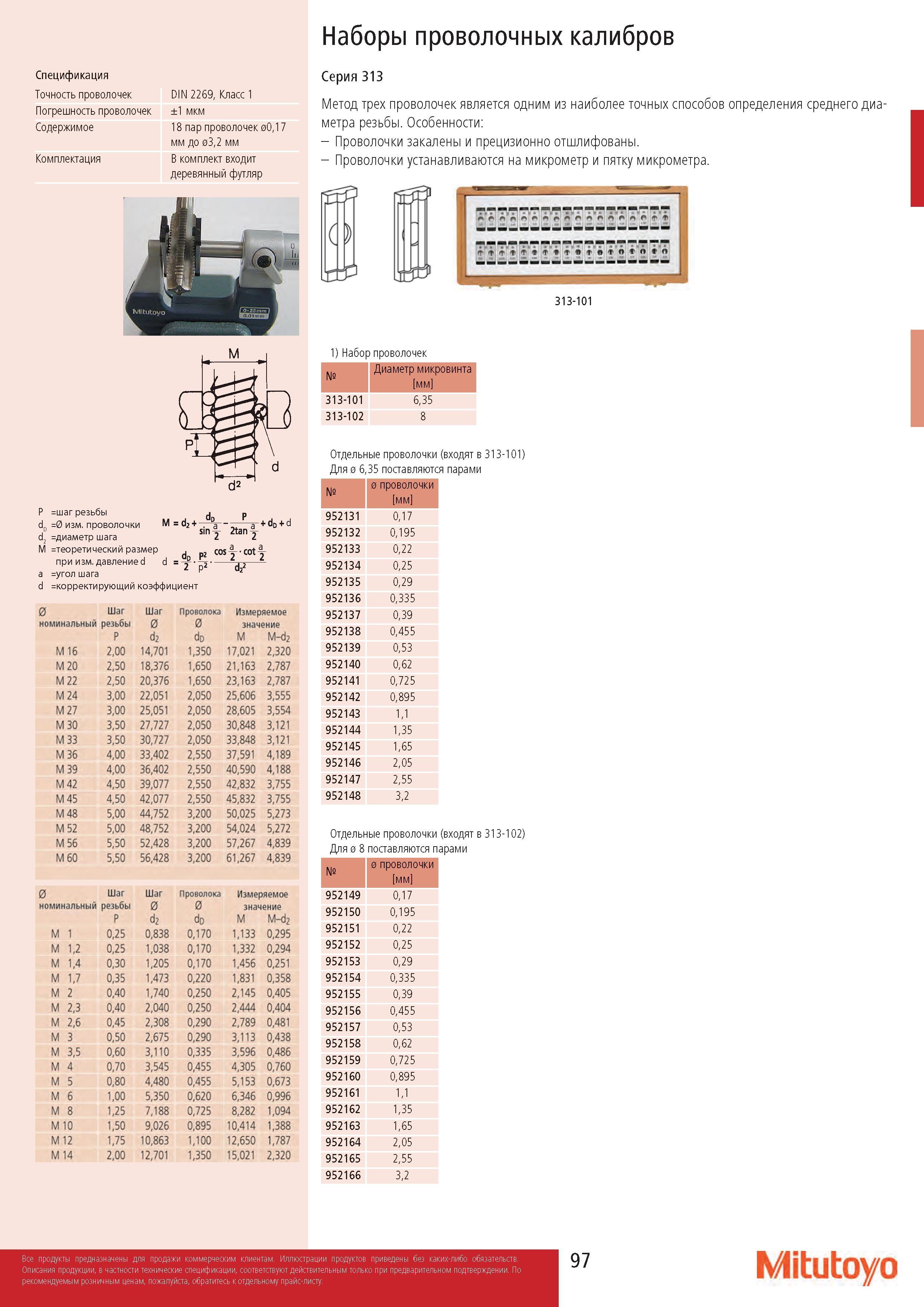

Наборы проволочных калибров Спецификация Точность проволочек Погрешность проволочек Содержимое Комплектация DIN 2269, Класс 1 ±1 мкм 18 пар проволочек 00,17 мм до 03,2 мм В комплект входит деревянный футляр M=d2 + V Sin у P =шаг резьбы dD =0 изм. проволочки d2 =диаметр шага M теоретический размер при изм. давление d а =угол шага d корректирующий коэффициент 2tan ‘ - + dn + d 0 Шаг номинальный резьбы Р 2,00 2.50 2.50 3.00 3.00 3.50 3.50 4.00 4.00 4.50 4.50 5.00 5.00 5.50 5.50 0 Шаг номинальный резьбы М16 М 20 М 22 М 24 М 27 М30 МЗЗ М36 М 39 М 42 М 45 М 48 М 52 М 56 М60 Шаг 0 d2 14,701 18.376 20.376 22.051 25.051 27.727 30.727 33.402 36.402 39.077 42.077 44.752 48.752 52.428 56.428 Шаг 0 Проволока 0 do 1,350 1.650 1.650 2.050 2.050 2.050 2.050 2.550 2.550 2.550 2.550 3.200 3.200 3.200 3.200 d22 Измеряемое значение М M-d2 17,021 2,320 21.163 2,787 23.163 2,787 25,606 3,555 28,605 3,554 30.848 3,121 33.848 3,121 37,591 4,189 40,590 4,188 42.832 3,755 45.832 3,755 50,025 5,273 54,024 5,272 57.267 4,839 61.267 4,839 Проволока 0 Р d2 do М м 1 0,25 0,838 0,170 1,133 м 1,2 0,25 1,038 0,170 1,332 м 1,4 0,30 1,205 0,170 1,456 м 1,7 0,35 1,473 0,220 1,831 м 2 0,40 1,740 0,250 2,145 м 2,3 0,40 2,040 0,250 2,444 м 2,6 0,45 2,308 0,290 2,789 м 3 0,50 2,675 0,290 3,113 м 3,5 0,60 3,110 0,335 3,596 м 4 0,70 3,545 0,455 4,305 м 5 0,80 4,480 0,455 5,153 м 6 1,00 5,350 0,620 6,346 м 8 1,25 7,188 0,725 8,282 м 10 1,50 9,026 0,895 10,414 м 12 1,75 10,863 1,100 12,650 м 14 2,00 12,701 1,350 15,021 Измеряемое значение M-d2 0,295 0,294 0,251 0,358 0,405 0,404 0,481 0,438 0,486 0,760 0,673 0,996 1,094 1,388 1,787 2,320 Серия 313 Метод трех проволочек является одним из наиболее точных способов определения среднего диаметра резьбы. Особенности: - Проволочки закалены и прецизионно отшлифованы. - Проволочки устанавливаются на микрометр и пятку микрометра. 1) Набор проволочек № Диаметр микровинта мм 313-101 6,35 313-102 8 Отдельные проволочки (входят Для 0 6,35 поставляются парам № 0 проволочки мм 952131 0,17 952132 0,195 952133 0,22 952134 0,25 952135 0,29 952136 0,335 952137 0,39 952138 0,455 952139 0,53 952140 0,62 952141 0,725 952142 0,895 952143 1,1 952144 1,35 952145 1,65 952146 2,05 952147 2,55 952148 3,2 Отдельные проволочки (входят Для 0 8 поставляются парами № 0 проволочки мм 952149 0,17 952150 0,195 952151 0,22 952152 0,25 952153 0,29 952154 0,335 952155 0,39 952156 0,455 952157 0,53 952158 0,62 952159 0,725 952160 0,895 952161 1,1 952162 1,35 952163 1,65 952164 2,05 952165 2,55 952166 3,2 а 97 Mitutoyo
