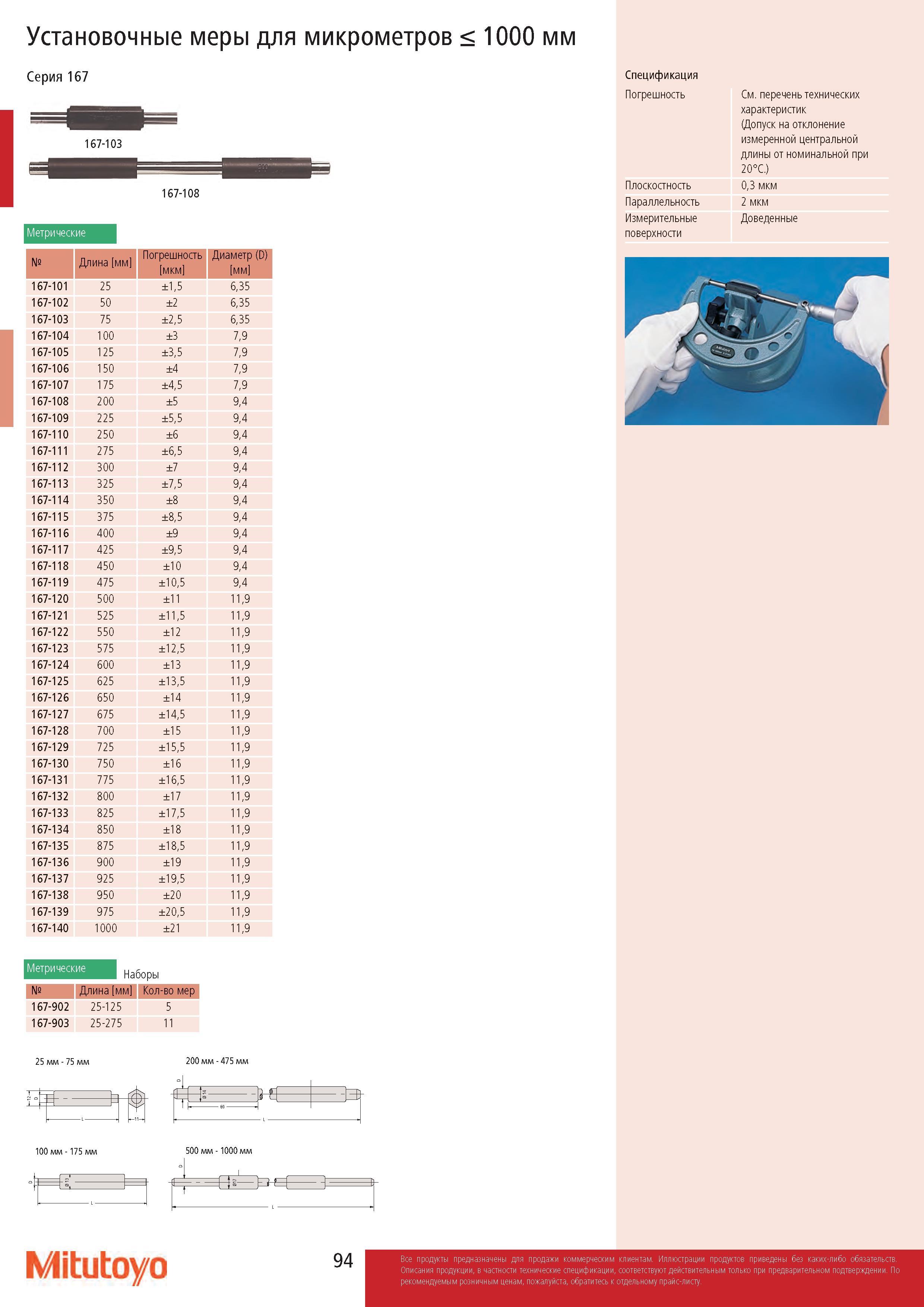

94 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.94

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 94 0094 Lab2u

Установочные меры для микрометров < 1000 мм Серия 167 167-103 167-108 Метрические № Длина мм Погрешность мкм Диаметр (D) мм 167-101 25 ±1,5 6,35 167-102 50 ±2 6,35 167-103 75 ±2,5 6,35 167-104 100 ±3 7,9 167-105 125 ±3,5 7,9 167-106 150 ±4 7,9 167-107 175 ±4,5 7,9 167-108 200 ±5 9,4 167-109 225 ±5,5 9,4 167-110 250 ±6 9,4 167-111 275 ±6,5 9,4 167-112 300 ±7 9,4 167-113 325 ±7,5 9,4 167-114 350 ±8 9,4 167-115 375 ±8,5 9,4 167-116 400 ±9 9,4 167-117 425 ±9,5 9,4 167-118 450 ±10 9,4 167-119 475 ±10,5 9,4 167-120 500 ±11 11,9 167-121 525 ±11,5 11,9 167-122 550 ±12 11,9 167-123 575 ±12,5 11,9 167-124 600 ±13 11,9 167-125 625 ±13,5 11,9 167-126 650 ±14 11,9 167-127 675 ±14,5 11,9 167-128 700 ±15 11,9 167-129 725 ±15,5 11,9 167-130 750 ±16 11,9 167-131 775 ±16,5 11,9 167-132 800 ±17 11,9 167-133 825 ±17,5 11,9 167-134 850 ±18 11,9 167-135 875 ±18,5 11,9 167-136 900 ±19 11,9 167-137 925 ±19,5 11,9 167-138 950 ±20 11,9 167-139 975 ±20,5 11,9 167-140 1000 ±21 11,9 Спецификация Погрешность Плоскостность Параллельность Измерительные поверхности См. перечень технических характеристик (Допуск на отклонение измеренной центральной длины от номинальной при 20°C.) 0,3 мкм 2 мкм Доведенные Метрические Наборы № Длина мм Кол-во мер 167-902 25-125 5 167-903 25-275 11 25 мм - 75 мм 200 мм - 475 мм 100 мм - 175 мм 500 мм - 1000 мм Mitutoyo 94
