507 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.507

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 507 0507 Lab2u

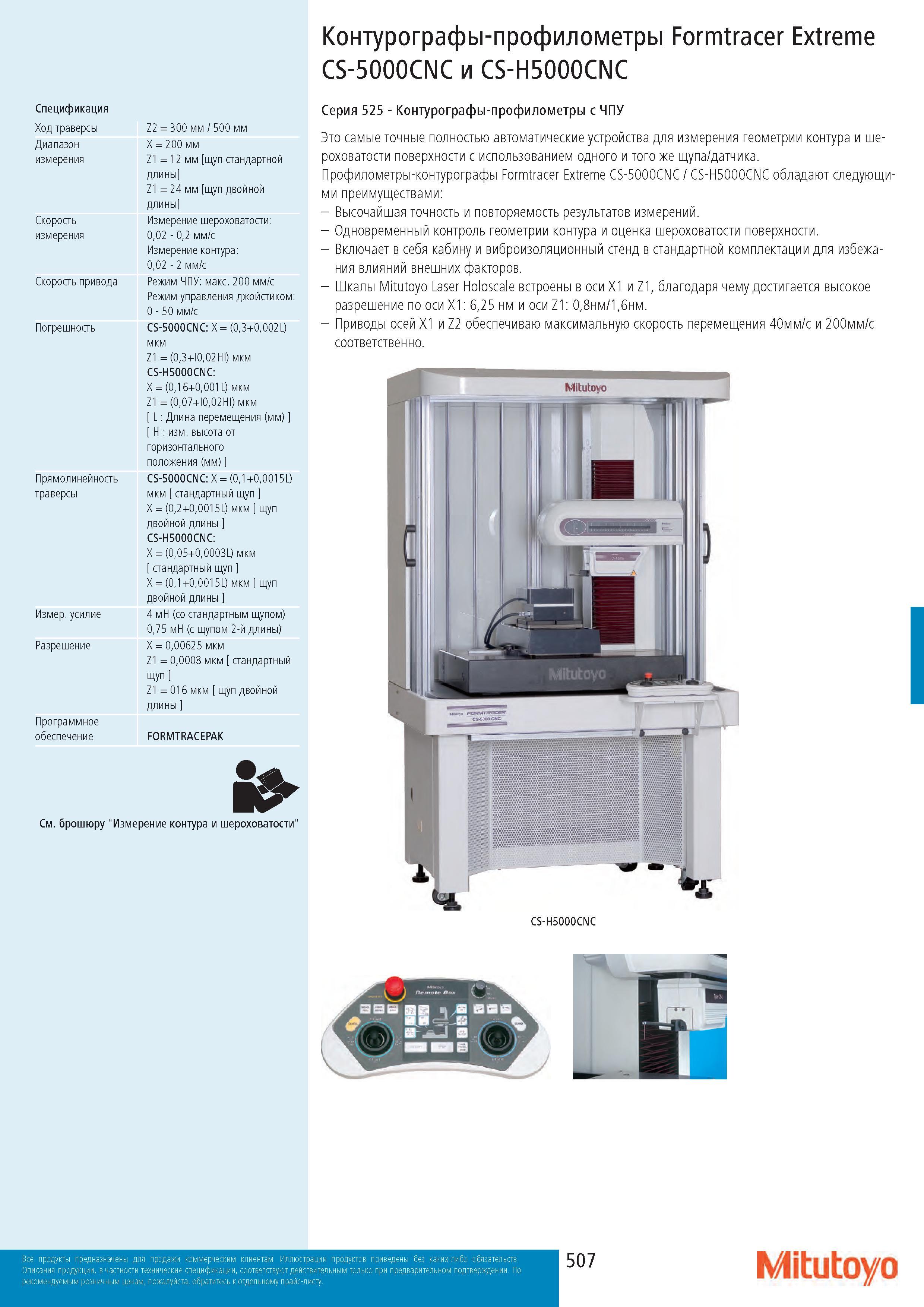

Контурографы-профилометры Formtracer Extreme CS-5000CNC и CS-H5000CNC Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Прямолинейность траверсы Измерительное усилие Разрешение Программное обеспечение Z2 = 300 мм / 500 мм X = 200 мм Z1 = 12 мм щуп стандартной длины Z1 = 24 мм щуп двойной длины Измерение шероховатости: 0,02 - 0,2 мм/с Измерение контура: 0,02 - 2 мм/с Режим ЧПУ: макс. 200 мм/с Режим управления джойстиком: 0 - 50 мм/с CS-5000CNC: X = (0,3+0,002L) мкм Z1 = (0,3+I0,02HI) мкм CS-H5000CNC: X = (0,16+0,001L) мкм Z1 = (0,07+I0,02HI) мкм L : Длина перемещения (мм) H : изм. высота от горизонтального положения (мм) CS-5000CNC: X = (0,1+0,0015L) мкм стандартный щуп X = (0,2+0,0015L) мкм щуп двойной длины CS-H5000CNC: X = (0,05+0,0003L) мкм стандартный щуп X = (0,1+0,0015L) мкм щуп двойной длины 4 мН (со стандартным щупом) 0,75 мН (с щупом 2-й длины) X = 0,00625 мкм Z1 = 0,0008 мкм стандартный щуп Z1 = 016 мкм щуп двойной длины FORMTRACEPAK См. брошюру "Измерение контура и шероховатости" Серия 525 - Контурографы-профилометры с ЧПУ Это самые точные полностью автоматические устройства для измерения геометрии контура и шероховатости поверхности с использованием одного и того же щупа/датчика. Профилометры-контурографы Formtracer Extreme CS-5000CNC / CS-H5000CNC обладают следующими преимуществами: - Высочайшая точность и повторяемость результатов измерений. - Одновременный контроль геометрии контура и оценка шероховатости поверхности. - Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для избежания влияний внешних факторов. - Шкалы Mitutoyo Laser Holoscale встроены в оси X1 и Z1, благодаря чему достигается высокое разрешение по оси X1: 6,25 нм и оси Z1: 0,8нм/1,6нм. - Приводы осей X1 и Z2 обеспечиваю максимальную скорость перемещения 40мм/с и 200мм/с соответственно. CS-H5000CNC 507 Mitutoyo
