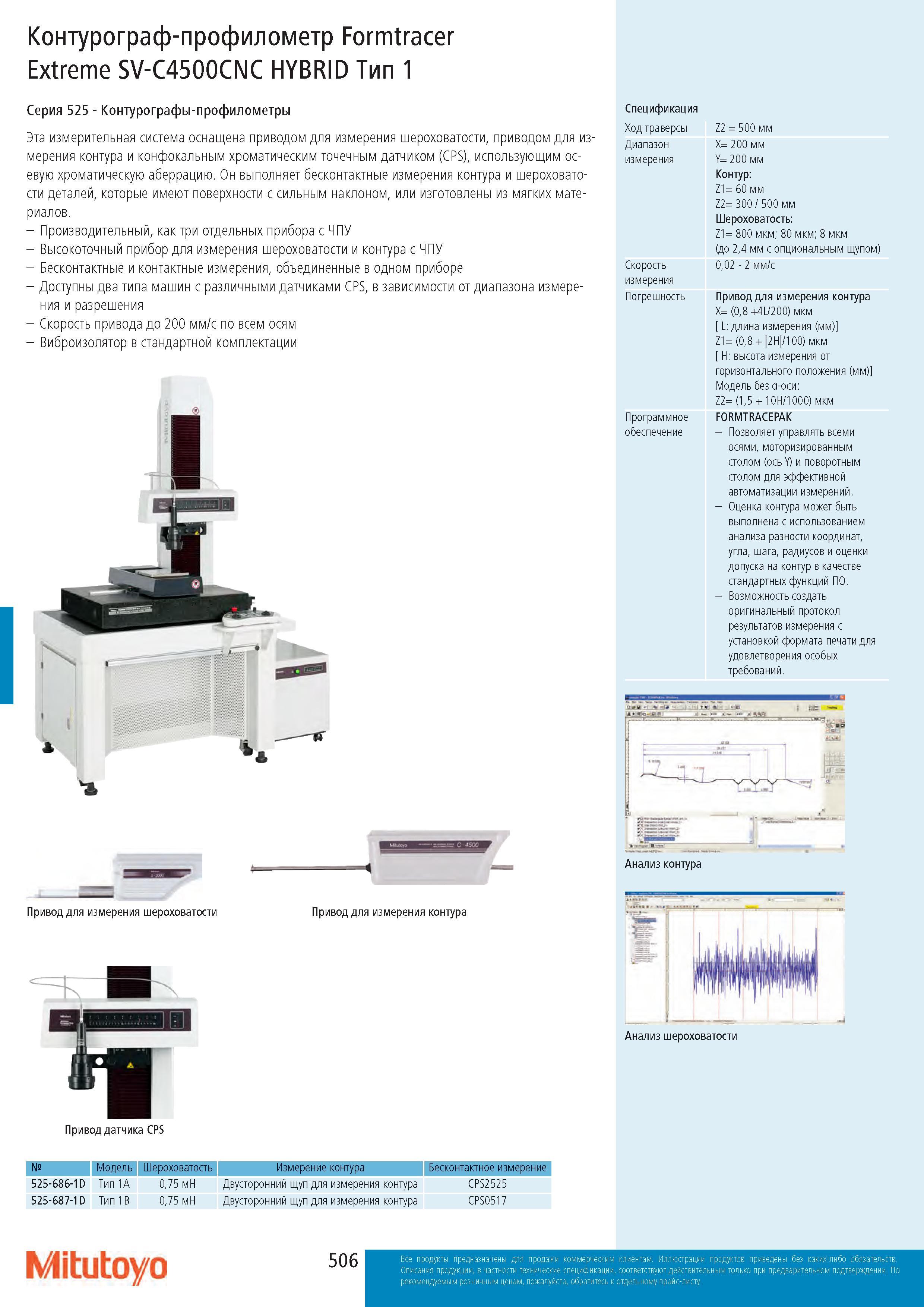

Контурограф-профилометр Formtracer Extreme SV-C4500CNC HYBRID Тип 1 Серия 525 - Контурографы-профилометры Эта измерительная система оснащена приводом для измерения шероховатости, приводом для из мерения контура и конфокальным хроматическим точечным датчиком (CPS), использующим осевую хроматическую аберрацию. Он выполняет бесконтактные измерения контура и шероховатости деталей, которые имеют поверхности с сильным наклоном, или изготовлены из мягких материалов. - Производительный, как три отдельных прибора с ЧПУ - Высокоточный прибор для измерения шероховатости и контура с ЧПУ - Бесконтактные и контактные измерения, объединенные в одном приборе - Доступны два типа машин с различными датчиками CPS, в зависимости от диапазона измерения и разрешения - Скорость привода до 200 мм/с по всем осям - Виброизолятор в стандартной комплектации 3 г v 1 Привод для измерения шероховатости Привод для измерения контура Привод датчика CPS Спецификация Z2 = 500 мм Х= 200 мм Y= 200 мм Контур: Z1= 60 мм Z2= 300 / 500 мм Шероховатость: Z1= 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с опциональным щупом) 0,02 - 2 мм/с Привод для измерения контура Х= (0,8 +4L/200) мкм L: длина измерения (мм) Z1= (0,8 + |2H|/100) мкм H: высота измерения от горизонтального положения (мм) Модель без а-оси: Z2= (1,5 + 10H/1000) мкм FORMTRACEPAK - Позволяет управлять всеми осями, моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. - Оценка контура может быть выполнена с использованием анализа разности координат, угла, шага, радиусов и оценки допуска на контур в качестве стандартных функций ПО. - Возможность создать оригинальный протокол результатов измерения с установкой формата печати для удовлетворения особых требований. "i-i ' it . . ж А tW -Mt - Анализ шероховатости Ход траверсы Диапазон измерения Скорость измерения Погрешность Программное обеспечение № Модель Шероховатость Измерение контура Бесконтактное измерение 525-686-1D Тип 1A 0,75 мН Двусторонний щуп для измерения контура CPS2525 525-687-1D Тип 1B 0,75 мН Двусторонний щуп для измерения контура CPS0517 Mitutoyo
