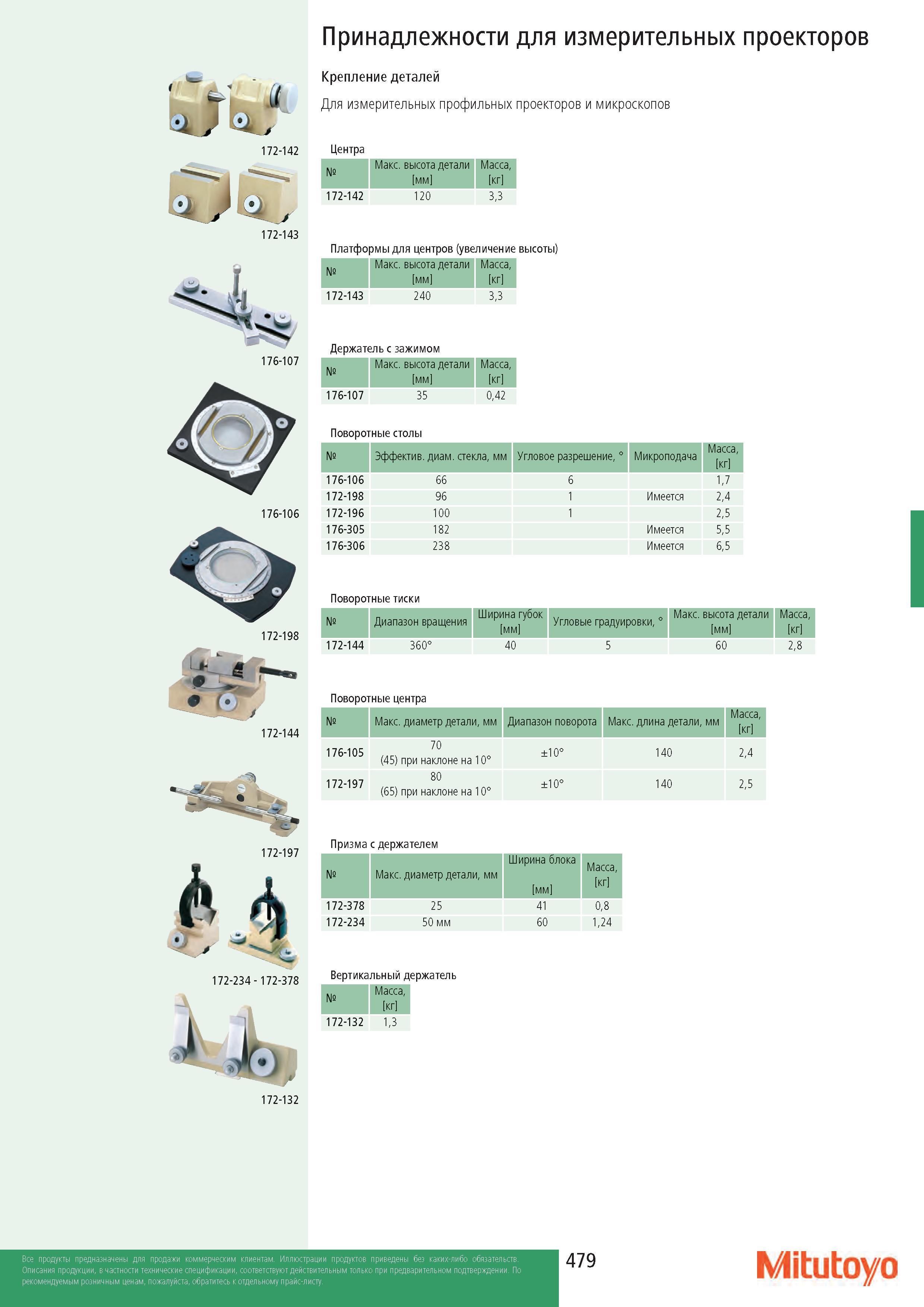

Принадлежности для измерительных проекторов > 172-143 176-107 172-144 / /Л Чф 172-234 - 172-378 Jb w 172-132 Крепление деталей Для измерительных профильных проекторов и микроскопов Центра № Макс. высота детали мм Масса, кг 172-142 120 3,3 Платформы для центров (увеличение высоты) № Макс. высота детали мм Масса, кг 172-143 240 3,3 Держатель с зажимом № Макс. высота детали мм Масса, кг 176-107 35 0,42 Поворотные столы № Эффектив. диам. стекла, мм Угловое разрешение, ° Микроподача Масса, кг 176-106 66 6 1,7 172-198 96 1 Имеется 2,4 172-196 100 1 2,5 176-305 182 Имеется 5,5 176-306 238 Имеется 6,5 Поворотные тиски № Диапазон вращения Ширина губок мм Угловые градуировки, ° Макс. высота детали мм Масса, кг 172-144 360° 40 5 60 2,8 Поворотные центра № Макс. диаметр детали, мм Диапазон поворота Макс. длина детали, мм Масса, кг 176-105 70 (45) при наклоне на 10° ±10° 140 2,4 172-197 80 (65) при наклоне на 10° ±10° 140 2,5 Призма с держателем № Макс. диаметр детали, мм Ширина блока мм Масса, кг 172-378 25 41 0,8 172-234 50 мм 60 1,24 Вертикальный держатель № Масса, кг 172-132 1,3 479 Mitutoyo
