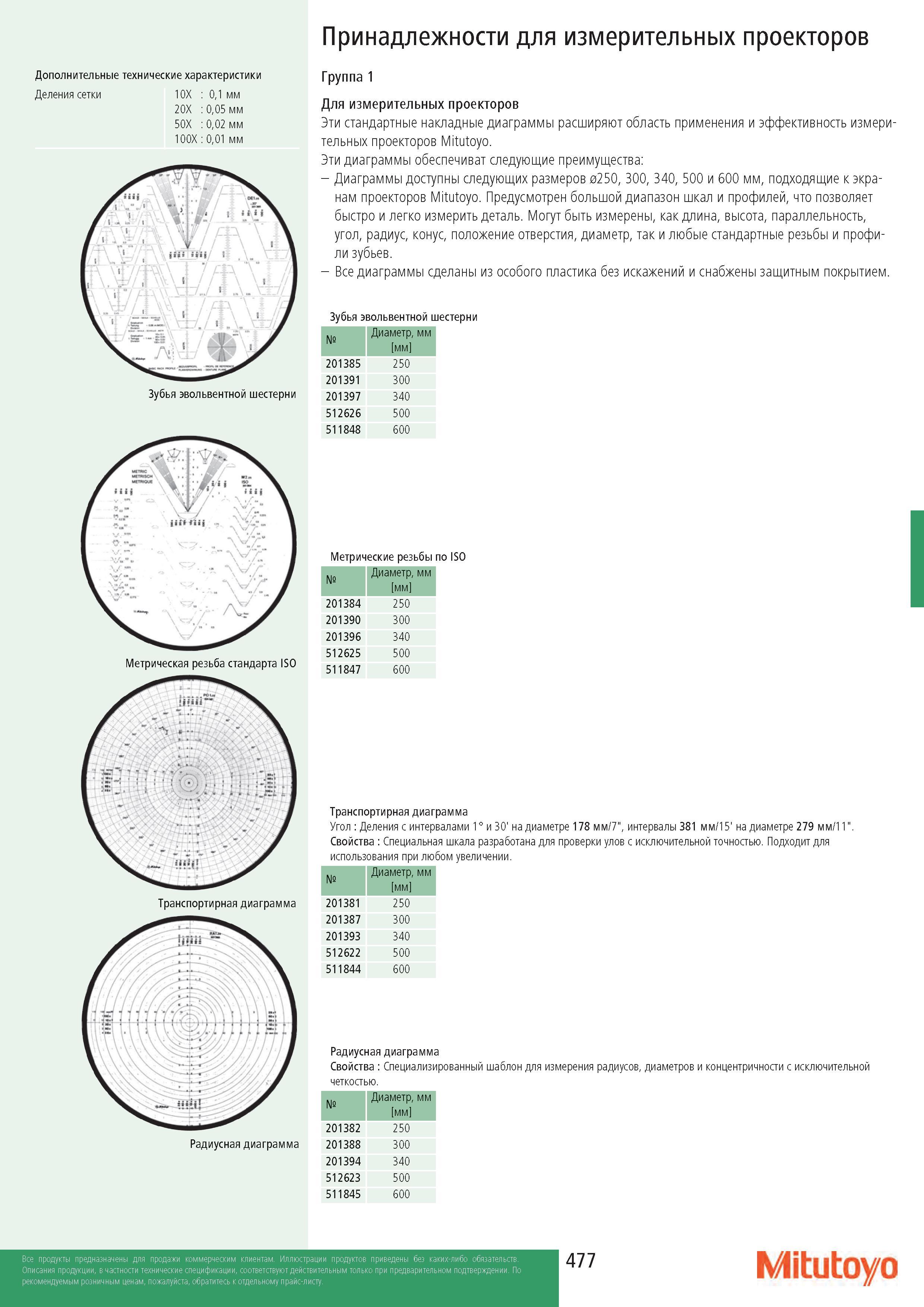

Принадлежности для измерительных проекторов Дополнительные технические характеристики Деления сетки 10X : 0,1 мм 20X : 0,05 мм 50X : 0,02 мм 100X : 0,01 мм Зубья эвольвентной шестерни Метрическая резьба стандарта ISO Транспортирная диаграмма Радиусная диаграмма Группа 1 Для измерительных проекторов Эти стандартные накладные диаграммы расширяют область применения и эффективность измерительных проекторов Mitutoyo. Эти диаграммы обеспечиват следующие преимущества: - Диаграммы доступны следующих размеров 0250, 300, 340, 500 и 600 мм, подходящие к экранам проекторов Mitutoyo. Предусмотрен большой диапазон шкал и профилей, что позволяет быстро и легко измерить деталь. Могут быть измерены, как длина, высота, параллельность, угол, радиус, конус, положение отверстия, диаметр, так и любые стандартные резьбы и профили зубьев. - Все диаграммы сделаны из особого пластика без искажений и снабжены защитным покрытием. Зубья эвольвентной шестерни № Диаметр, мм 201385 250 201391 300 201397 340 512626 500 511848 600 Метрические резьбы по ISO № Диаметр, мм 201384 250 201390 300 201396 340 512625 500 511847 600 Транспортирная диаграмма Угол : Деления с интервалами 1° и 30' на диаметре 178 мм/7", интервалы 381 мм/15' на диаметре 279 мм/11". Свойства : Специальная шкала разработана для проверки улов с исключительной точностью. Подходит для использования при любом увеличении. № Диаметр, мм 201381 250 201387 300 201393 340 512622 500 511844 600 Радиусная диаграмма Свойства : Специализированный шаблон для измерения радиусов, диаметров и концентричности с исключительной четкостью. № Диаметр, мм 201382 250 201388 300 201394 340 512623 500 511845 600 Mitutoyo
