419 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.419

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 419 0419 Lab2u

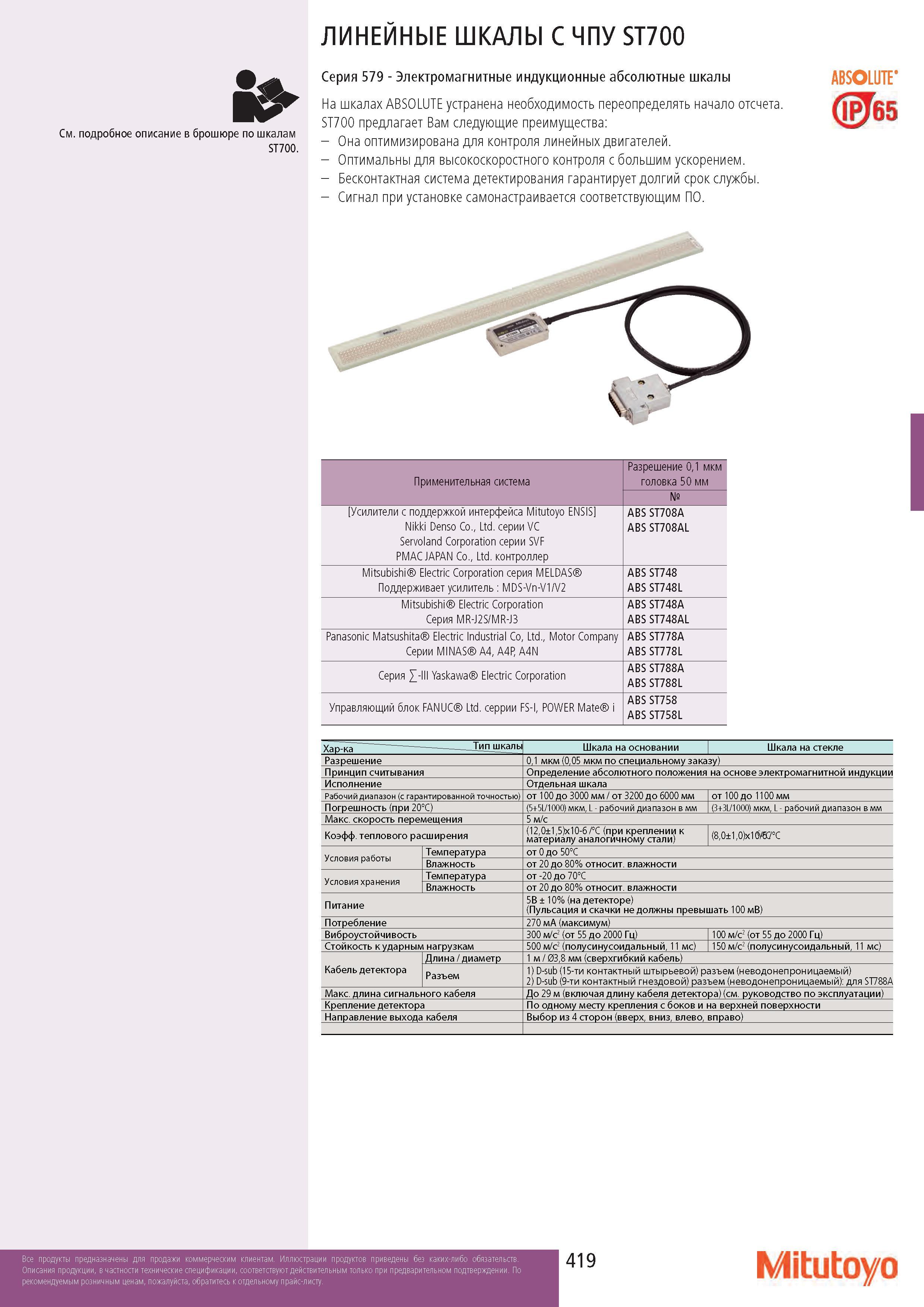

ЛИНЕЙНЫЕ ШКАЛЫ С ЧПУ ST700 Серия 579 - Электромагнитные индукционные абсолютные шкалы ABSOLUTE' На шкалах ABSOLUTE устранена необходимость переопределять начало отсчета. ST700 предлагает Вам следующие преимущества: См. подробное описание в брошюре по шкалам ST700 - Она оптимизирована для контроля линейных двигателей. - Оптимальны для высокоскоростного контроля с большим ускорением. - Бесконтактная система детектирования гарантирует долгий срок службы. - Сигнал при установке самонастраивается соответствующим ПО. (065 Применительная система Разрешение 0,1 мкм головка 50 мм № Усилители с поддержкой интерфейса Mitutoyo ENSIS Nikki Denso Co., Ltd. серии VC Servoland Corporation серии SVF PMAC JAPAN Co., Ltd. контроллер ABS ST708A ABS ST708AL Mitsubishi Electric Corporation серия MELDAS Поддерживает усилитель : MDS-Vn-V1/V2 ABS ST748 ABS ST748L Mitsubishi Electric Corporation Серия MR-J2S/MR-J3 ABS ST748A ABS ST748AL Panasonic Matsushita Electric Industrial Co, Ltd., Motor Company Серии MINAS A4, A4P, A4N ABS ST778A ABS ST778L Серия X-llI Yaskawa Electric Corporation ABS ST788A ABS ST788L Управляющий блок FANUC Ltd. серрии FS-I, POWER Mate i ABS ST758 ABS ST758L Хар-ка Типшкаль Разрешение Шкала на основании Шкала на стекле 0,1 мкм (0,05 мкм по специальному заказу) Принцип считывания Определение абсолютного положения на основе электромагнитной индукции Исполнение Отдельная шкала Рабочий диапазон (с гарантированной точностью) от 100 до 3000 мм / от 3200 до 6000 мм от 100 до 1100 мм Погрешность (при 20°C) (5+5L/1000) мкм, L - р абочий диапазон в мм (3+3L/1000) мкм, L - рабочий диапазон в мм Макс. скорость перемещения 5 м/с Коэфф. теплового расширения (12,0±1,5)х10-6 /°С (при креплении к материалу аналогичному стали) (8,0±1,0)х1 (6j/6C °C Условия работы Температура от 0 до 50°С Влажность от 20 до 80% относит. влажности Условия хранения Температура от -20 до 70°С Влажность от 20 до 80% относит. влажности Питание 5В ± 10% (на детекторе) (Пульсация и скачки не должны превышать 100 мВ) Потребление 270 мА (максимум) В иброустойчивость 300 м/с2 (от 55 до 2000 Гц) 100 м/с2 (от 55 до 2000 Гц) Стойкость к ударным нагрузкам 500 м/с2 (полусинусоидальный, 11 мс) 150 м/с 2 (полусинусоидальный, 11 мс) Кабель детектора Длина / диаметр 1 м / 03,8 мм (сверхгибкий кабель) Разъем 1) D-sub (15-ти контактный штырьевой) разъем (неводонепроницаемый) 2) D-sub (9-ти контактный гнездовой) разъем (неводонепроницаемый): для ST788A Макс. длина сигнального кабеля До 29 м (включая длину кабеля детектора) (см. руководство по эксплуатации) Крепление детектора По одному месту крепления с боков и на верхней поверхности Направление выхода кабеля Выбор из 4 сторон (вверх, вниз, влево, вправо) Mitutoyo
