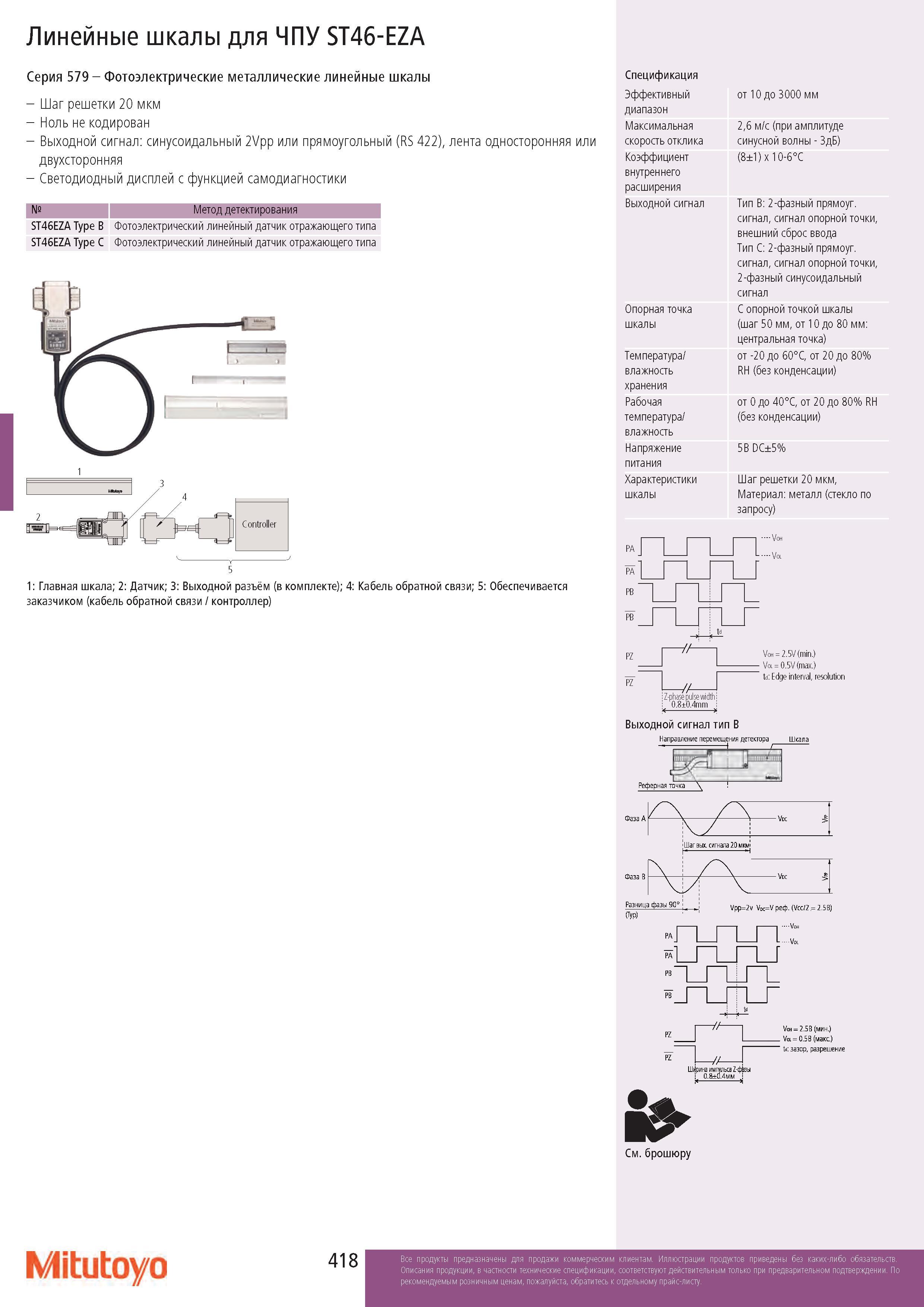

Линейные шкалы для ЧПУ ST46-EZA Серия 579 - Фотоэлектрические металлические линейные шкалы - Шаг решетки 20 мкм - Ноль не кодирован - Выходной сигнал: синусоидальный 2Vpp или прямоугольный (RS 422), лента односторонняя или двухсторонняя - Светодиодный дисплей с функцией самодиагностики № Метод детектирования ST46EZA Type B Фотоэлектрический линейный датчик отражающего типа ST46EZA Type C Фотоэлектрический линейный датчик отражающего типа 1: Главная шкала; 2: Датчик; 3: Выходной разъём (в комплекте); 4: Кабель обратной связи; 5: Обеспечивается заказчиком (кабель обратной связи / контроллер) Спецификация Эффективный диапазон Максимальная скорость отклика Коэффициент внутреннего расширения Выходной сигнал Опорная точка шкалы Температура/ влажность хранения Рабочая температура/ влажность Напряжение питания Характеристики шкалы от 10 до 3000 мм 2,6 м/с (при амплитуде синусной волны - 3дБ) (8±1) x 10-6°C Тип B: 2-фазный прямоуг. сигнал, сигнал опорной точки, внешний сброс ввода Тип C: 2-фазный прямоуг. сигнал, сигнал опорной точки, 2-фазный синусоидальный сигнал С опорной точкой шкалы (шаг 50 мм, от 10 до 80 мм: центральная точка) от -20 до 60°C, от 20 до 80% RH (без конденсации) от 0 до 40°C, от 20 до 80% RH (без конденсации) 5 В DC±5% Шаг решетки 20 мкм, Материал: металл (стекло по запросу) Voh = 2.5V (min.) Vol = 0.5V (max.) td: Edge interval, resolution : Z-phase pulse wdth; j 0.8±0.4mm j Выходной сигнал тип B См. брошюру 5 Mitutoyo 418
