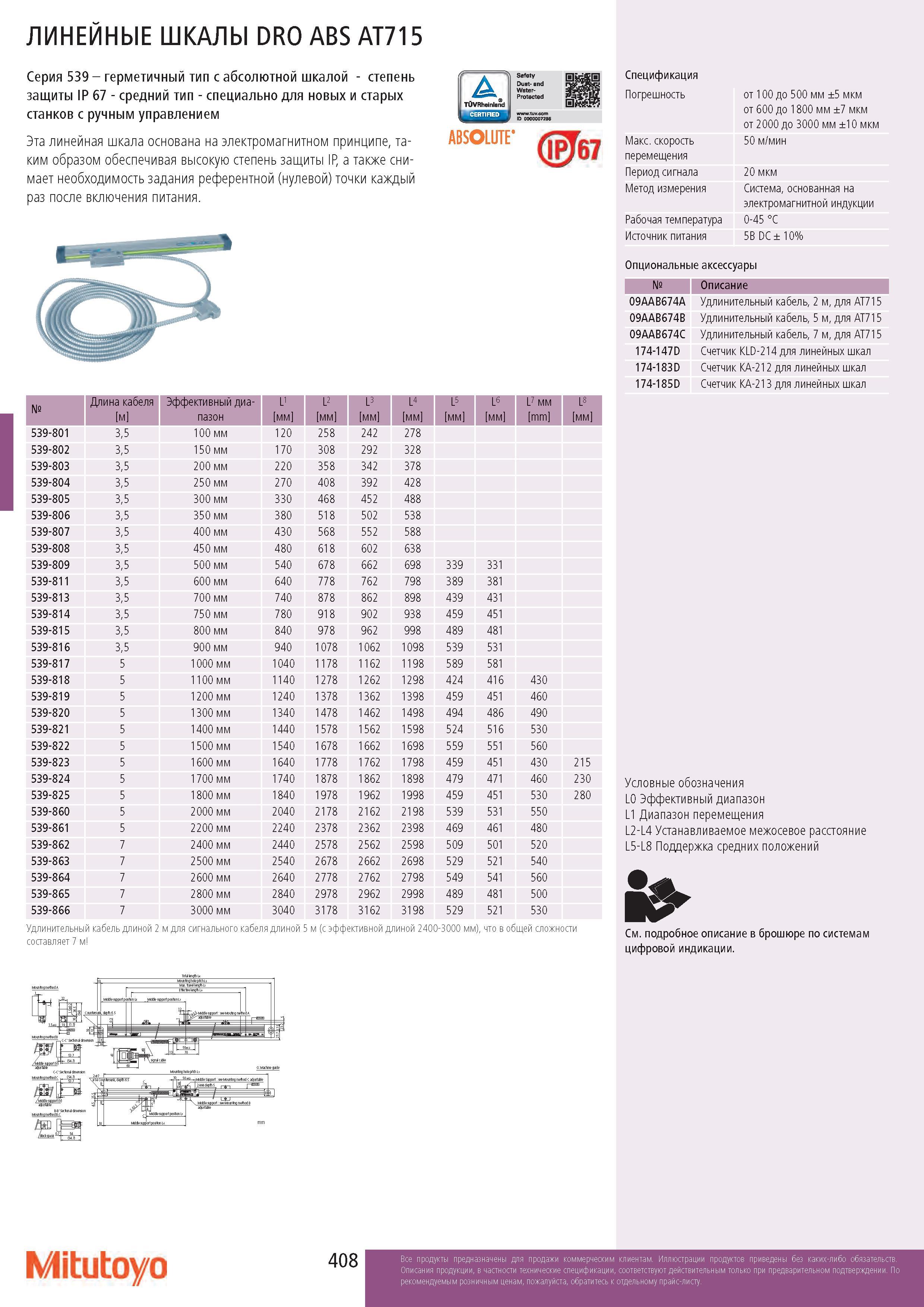

ЛИНЕЙНЫЕ ШКАЛЫ DRO ABS AT715 Серия 539 - герметичный тип с абсолютной шкалой - степень защиты IP 67 - средний тип - специально для новых и старых станков с ручным управлением Эта линейная шкала основана на электромагнитном принципе, таким образом обеспечивая высокую степень защиты IP, а также снимает необходимость задания референтной (нулевой) точки каждый раз после включения питания. ABSOLUTE № Длина кабеля м Эффективный диапазон L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм 539-801 539-802 539-803 539-804 539-805 539-806 539-807 539-808 539-809 539-811 539-813 539-814 539-815 539-816 539-817 539-818 539-819 539-820 539-821 539-822 539-823 539-824 539-825 539-860 539-861 539-862 539-863 539-864 539-865 539-866 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 5 5 5 5 5 5 5 5 5 5 5 7 7 7 7 7 Удлинительный кабель длиной 2 составляет 7 м 100 мм 150 мм 200 мм 250 мм 300 мм 350 мм 400 мм 450 мм 500 мм 600 мм 700 мм 750 мм 800 мм 900 мм 1000 мм 1100 мм 1 200 мм 1300 мм 1400 мм 1500 мм 1600 мм 1700 мм 1800 мм 2000 мм 2200 мм 2400 мм 2500 мм 2600 мм 2800 мм 3000 мм м для сигнального 120 170 220 270 330 380 430 480 540 640 740 780 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2540 2640 2840 3040 кабеля длиной 242 292 342 392 452 502 552 602 662 762 862 902 962 1062 1162 1262 1362 1462 1562 1662 1762 1862 1962 2162 2362 2562 2662 2762 2962 3162 5 м (с эффективной 258 308 358 408 468 518 568 618 678 778 878 918 978 1078 1178 1278 1378 1478 1578 1678 1778 1878 1978 2178 2378 2578 2678 2778 2978 3178 278 328 378 428 488 538 588 638 698 798 898 938 998 1098 1198 1298 1398 1498 1598 1698 1798 1898 1998 2198 2398 2598 2698 2798 2998 3198 длиной 2400- 339 389 439 459 489 539 589 424 459 494 524 559 459 479 459 539 469 509 529 549 489 529 3000 мм), 331 381 431 451 481 531 581 416 451 486 516 551 451 471 451 531 461 501 521 541 481 521 L7 мм mm 430 460 490 530 560 430 460 530 550 480 520 540 560 500 530 L8 мм 215 230 280 Спецификация Погрешность Макс. скорость перемещения Период сигнала Метод измерения Рабочая температура Источник питания от 100 до 500 мм ±5 мкм от 600 до 1800 мм ±7 мкм от 2000 до 3000 мм ±10 мкм 50 м/мин 20 мкм Система, основанная на электромагнитной индукции 0-45 °С 5В DC±10% Опциональные аксессуары № Описание 09AAB674A Удлинительный кабель, 2 м, для AT715 09AAB674B Удлинительный кабель, 5 м, для AT715 09AAB674C Удлинительный кабель, 7 м, для AT715 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L4 Устанавливаемое межосевое расстояние L5-L8 Поддержка средних положений что в общей сложности См. подробное описание в брошюре по системам цифровой индикации. Mitutoyo 408
