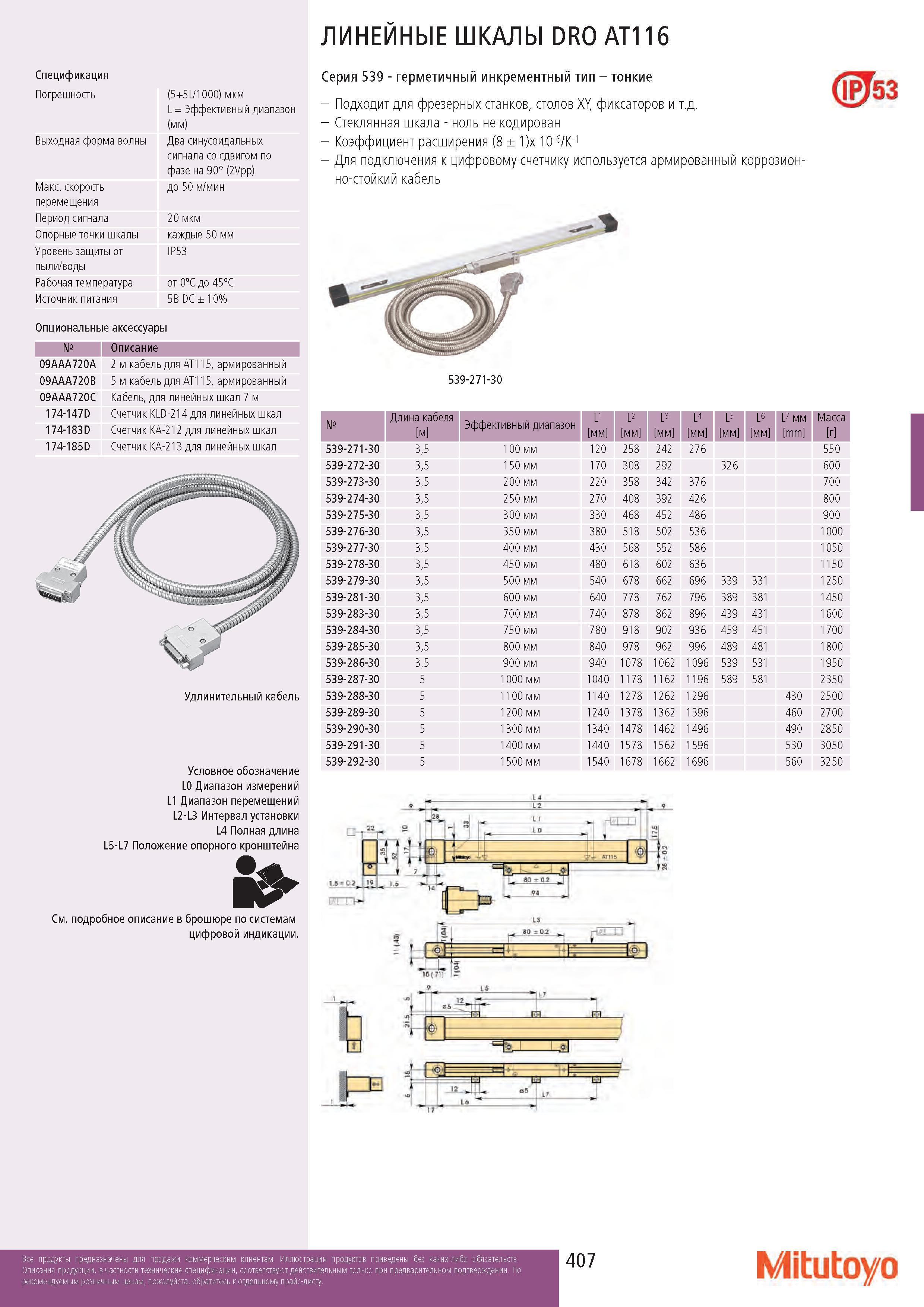

ЛИНЕЙНЫЕ ШКАЛЫ DRO AT116 Спецификация Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Опорные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) до 50 м/мин 20 мкм каждые 50 мм IP53 от 0°С до 45°С 5В DC± 10% № Описание 09AAA720A 2 м кабель для AT115, армированный 09AAA720B 5 м кабель для AT115, армированный 09AAA720C Кабель, для линейных шкал 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Удлинительный кабель Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2-L3 Интервал установки L4 Полная длина L5-L7 Положение опорного кронштейна См. подробное описание в брошюре по системам цифровой индикации. Серия 539 - герметичный инкрементный тип - тонкие - Подходит для фрезерных станков, столов XY, фиксаторов и т.д. - Стеклянная шкала - ноль не кодирован - Коэффициент расширения (8 ± 1)x 10-6/K-1 - Для подключения к цифровому счетчику используется армированный коррозионно-стойкий кабель
