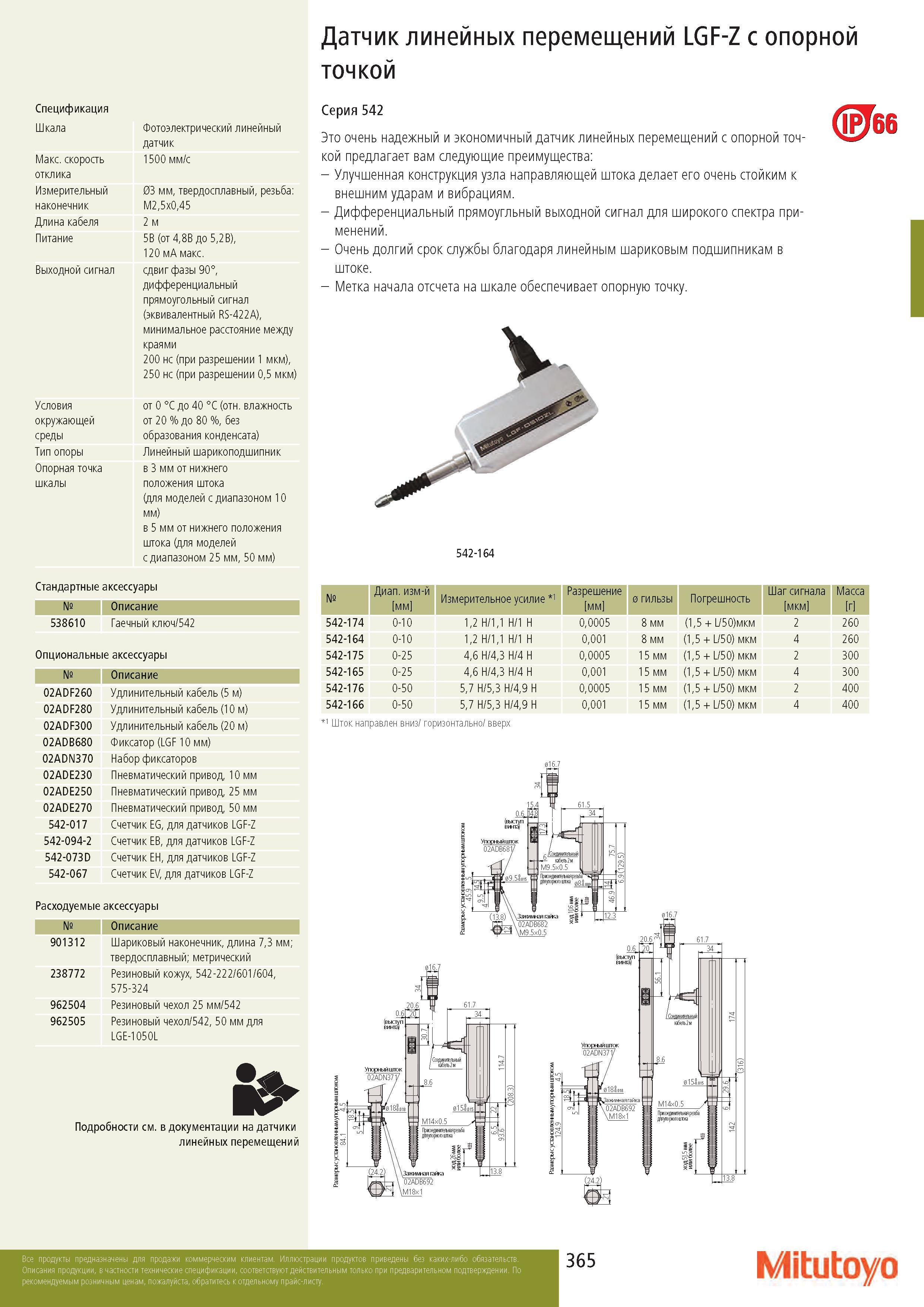

Датчик линейных перемещений LGF-Z с опорной точкой Спецификация Шкала Фотоэлектрический линейный датчик Макс. скорость 1500 мм/с отклика Измерительный 03 мм, твердосплавный, резьба: наконечник M2,5x0,45 Длина кабеля 2 м Питание 5В (от 4,8В до 5,2В), 120 мА макс. Выходной сигнал сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422A), минимальное расстояние между краями 200 нс (при разрешении 1 мкм), 250 нс (при разрешении 0,5 мкм) Условия от 0 °С до 40 °С (отн. влажность окружающей от 20 % до 80 %, без среды образования конденсата) Тип опоры Линейный шарикоподшипник Опорная точка в 3 мм от нижнего шкалы положения штока (для моделей с диапазоном 10 мм) в 5 мм от нижнего положения штока (для моделей с диапазоном 25 мм, 50 мм) Стандартные аксессуары № II Описание 538610 Гаечный ключ/542 Опциональные аксессуары № II Описание 02ADF260 Удлинительный кабель (5 м) 02ADF280 Удлинительный кабель (10 м) 02ADF300 Удлинительный кабель (20 м) 02ADB680 Фиксатор (LGF 10 мм) 02ADN370 Набор фиксаторов 02ADE230 Пневматический привод, 10 мм 02ADE250 Пневматический привод, 25 мм 02ADE270 Пневматический привод, 50 мм 542-017 Счетчик EG, для датчиков LGF-Z 542-094-2 Счетчик EB, для датчиков LGF-Z 542-073D Счетчик EH, для датчиков LGF-Z 542-067 Счетчик EV, для датчиков LGF-Z Расходуемые аксессуары № II Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238772 Резиновый кожух, 542-222/601/604, 575-324 962504 Резиновый чехол 25 мм/542 962505 Резиновый чехол/542, 50 мм для LGE-1050L Подробности см. в документации на датчики линейных перемещений Серия 542 Это очень надежный и экономичный датчик линейных перемещений с опорной точкой предлагает вам следующие преимущества: - Улучшенная конструкция узла направляющей штока делает его очень стойким к внешним ударам и вибрациям. - Дифференциальный прямоугльный выходной сигнал для широкого спектра применений. - Очень долгий срок службы благодаря линейным шариковым подшипникам в штоке. - Метка начала отсчета на шкале обеспечивает опорную точку. V (ЩГбб 542-164 № Диапазон измерений мм Измерительное усилие 41 Разрешение мм Диаметр гильзы Погрешность Шаг сигнала мкм Масса г 542-174 0-10 1,2 H/1,1 H/1 H 0,0005 8 мм (1,5 + 1750)мкм 2 260 542-164 0-10 1,2 H/1,1 H/1 H 0,001 8 мм (1,5 + L/50) мкм 4 260 542-175 0-25 4,6 H/4,3 H/4 H 0,0005 15 мм (1,5 + L/50) мкм 2 300 542-165 0-25 4,6 H/4,3 H/4 H 0,001 15 мм (1,5 + L/50) мкм 4 300 542-176 0-50 5,7 H/5,3 H/4,9 H 0,0005 15 мм (1,5 + L/50) мкм 2 400 542-166 0-50 5,7 H/5,3 H/4,9 H 0,001 15 мм (1,5 + L/50) мкм 4 400 1 Шток направлен вниз/ горизонтально/ вверх Mitutoyo
