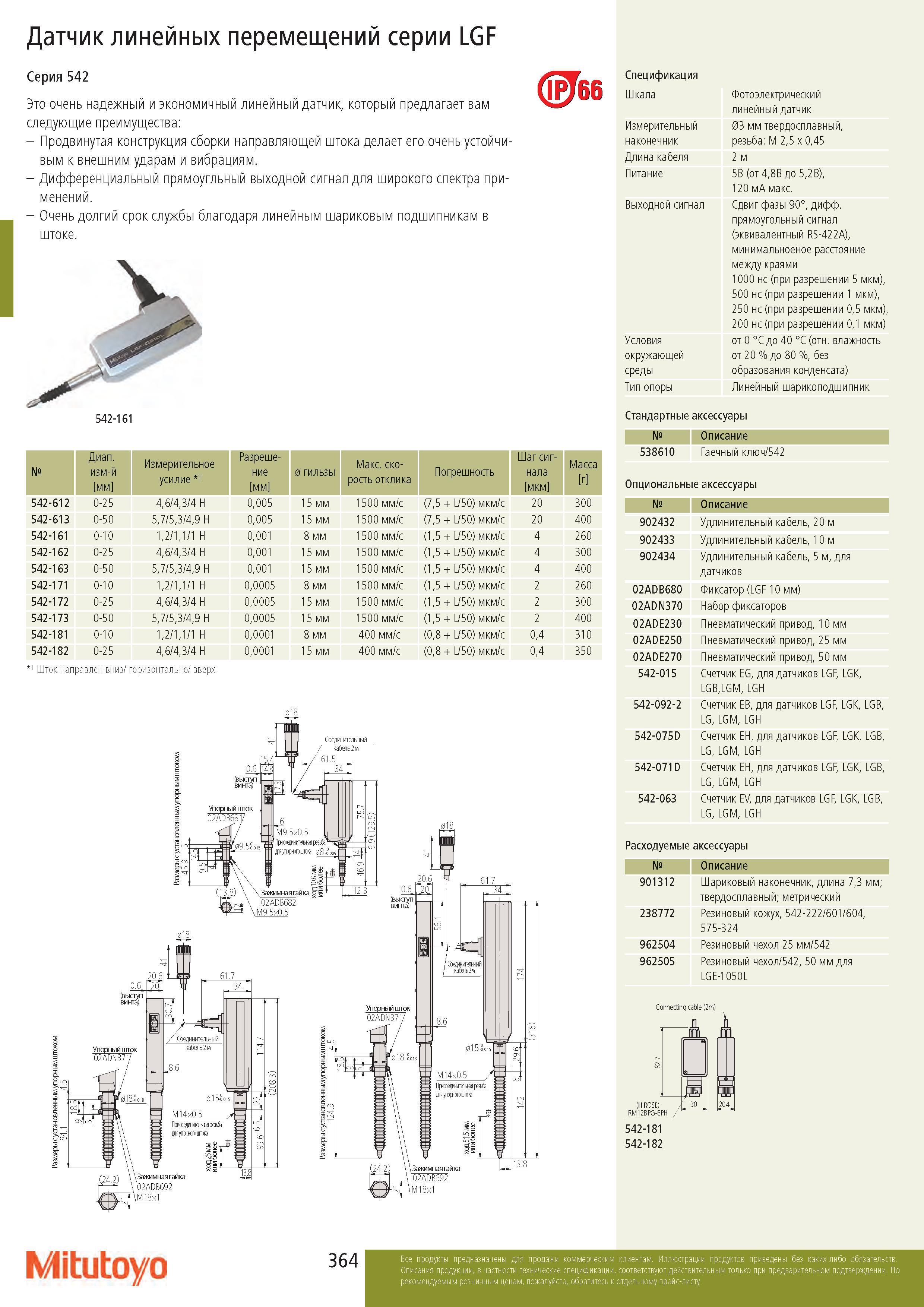

364 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.364

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 364 0364 Lab2u

Датчик линейных перемещений серии LGF Серия 542 Это очень надежный и экономичный линейный датчик, который предлагает вам следующие преимущества: - Продвинутая конструкция сборки направляющей штока делает его очень устойчивым к внешним ударам и вибрациям. - Дифференциальный прямоугльный выходной сигнал для широкого спектра применений. - Очень долгий срок службы благодаря линейным шариковым подшипникам в штоке. (Рб 542-161 Шток направлен вниз/ горизонтально/ вверх 018 № Диапазон измерений мм Измерительное усилие 41 Разреше- ние мм Диаметр гильзы Макс. скорость отклика Погрешность Шаг сигнала мкм Масса г 542-612 0-25 4,6/4,3/4 H 0,005 15 мм 1500 мм/с (7,5 + L/50) мкм/с 20 300 542-613 0-50 5,7/5,3/4,9 Н 0,005 15 мм 1500 мм/с (7,5 + L/50) мкм/с 20 400 542-161 0-10 1,2/1,1/1 H 0,001 8 мм 1500 мм/с (1,5 + L/50) мкм/с 4 260 542-162 0-25 4,6/4,3/4 H 0,001 15 мм 1500 мм/с (1,5 + L/50) мкм/с 4 300 542-163 0-50 5,7/5,3/4,9 H 0,001 15 мм 1500 мм/с (1,5 + L/50) мкм/с 4 400 542-171 0-10 1,2/1,1/1 H 0,0005 8 мм 1500 мм/с (1,5 + L/50) мкм/с 2 260 542-172 0-25 4,6/4,3/4 H 0,0005 15 мм 1500 мм/с (1,5 + L/50) мкм/с 2 300 542-173 0-50 5,7/5,3/4,9 H 0,0005 15 мм 1500 мм/с (1,5 + L/50) мкм/с 2 400 542-181 0-10 1,2/1,1/1 H 0,0001 8 мм 400 мм/с (0,8 + L/50) мкм/с 0,4 310 542-182 0-25 4,6/4,3/4 H 0,0001 15 мм 400 мм/с (0,8 + L/50) мкм/с 0,4 350 Спецификация Шкала Измерительный наконечник Длина кабеля Питание Выходной сигнал Условия окружающей среды Тип опоры Фотоэлектрический линейный датчик 03 мм твердосплавный, резьба: M 2,5 x 0,45 2 м 5В (от 4,8В до 5,2В), 120 мА макс. Сдвиг фазы 90°, дифф. прямоугольный сигнал (эквивалентный RS-422A), минимальноеное расстояние между краями 1000 нс (при разрешении 5 мкм), 500 нс (при разрешении 1 мкм), 250 нс (при разрешении 0,5 мкм), 200 нс (при разрешении 0,1 мкм) от 0 °С до 40 °С (отн. влажность от 20 % до 80 %, без образования конденсата) Линейный шарикоподшипник Стандартные аксессуары № Описание 538610 Гаечный ключ/542 Опциональные аксессуары № Описание 902432 Удлинительный кабель, 20 м 902433 Удлинительный кабель, 10 м 902434 Удлинительный кабель, 5 м, для датчиков 02ADB680 Фиксатор (LGF 10 мм) 02ADN370 Набор фиксаторов 02ADE230 Пневматический привод, 10 мм 02ADE250 Пневматический привод, 25 мм 02ADE270 Пневматический привод, 50 мм 542-015 Счетчик EG, для датчиков LGF, LGK, LGB,LGM, LGH 542-092-2 Счетчик EB, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-075D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-071D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-063 Счетчик EV, для датчиков LGF, LGK, LGB, LG, LGM, LGH Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 238772 Резиновый кожух, 542-222/601/604, 575-324 962504 Резиновый чехол 25 мм/542 962505 Резиновый чехол/542, 50 мм для LGE-1050L Connecting cable (2m) 542-181 542-182 Mitutoyo 364
