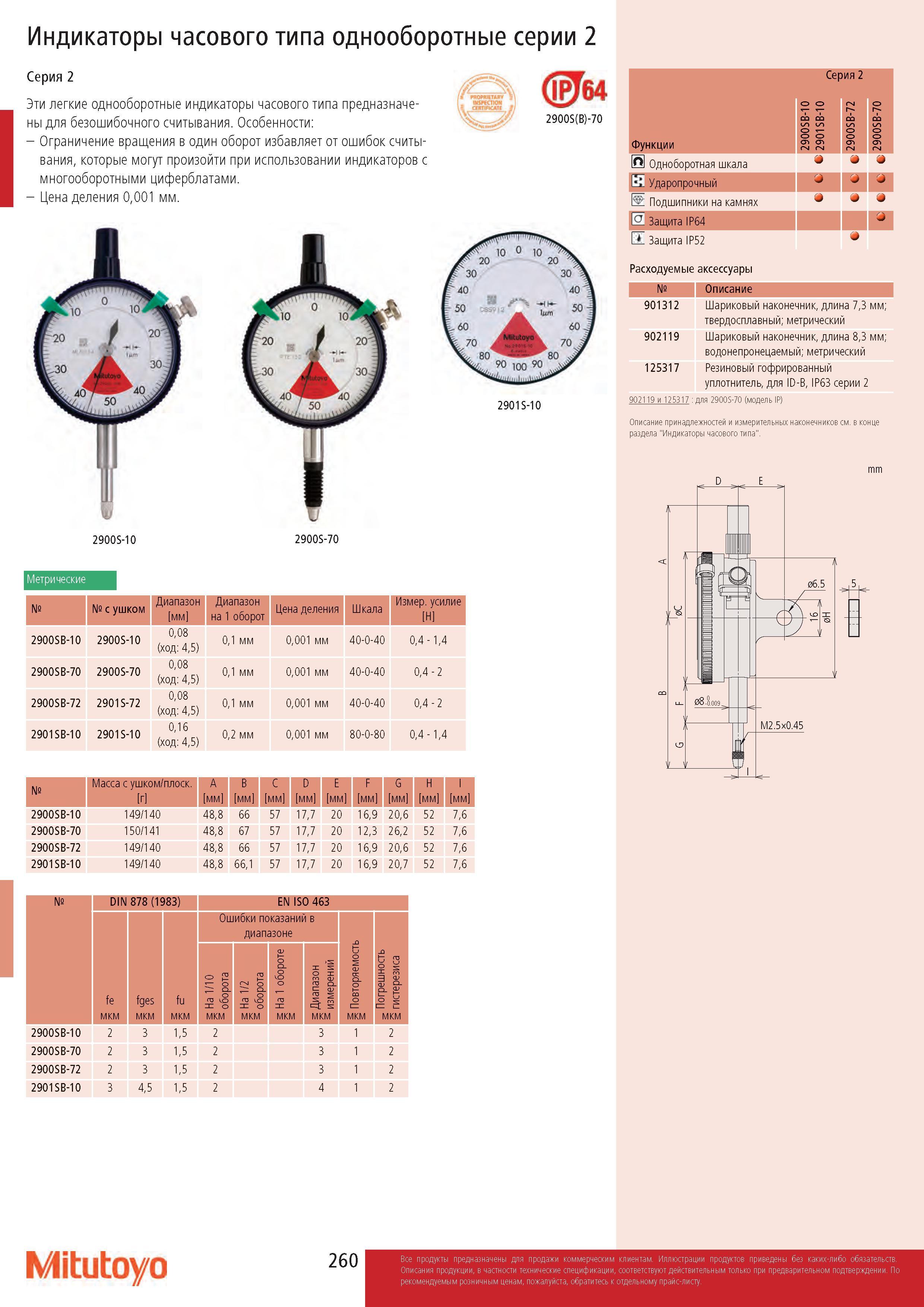

Индикаторы часового типа однооборотные серии 2 (ЩГб4 - СПЛПСАП ' Серия 2 Эти легкие однооборотные индикаторы часового типа предназначены для безошибочного считывания. Особенности: 2900S(B)-70 - Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами. - Цена деления 0,001 мм. 2900S-10 2900S-70 Метрические № № с ушком Диапазон мм Диапазон на 1 оборот Цена деления Шкала Измерительное усилие Н 2900SB-10 2900S-10 0,08 (ход: 4,5) 0,1 мм 0,001 мм 40-0-40 0,4 - 1,4 2900SB-70 2900S-70 0,08 (ход: 4,5) 0,1 мм 0,001 мм 40-0-40 0,4 - 2 2900SB-72 2901S-72 0,08 (ход: 4,5) 0,1 мм 0,001 мм 40-0-40 0,4 - 2 2901SB-10 2901S-10 0,16 (ход: 4,5) 0,2 мм 0,001 мм 80-0-80 0,4 - 1,4 № Масса с ушком/плоск. г A мм B мм C мм D мм E мм F мм G мм H мм I мм 2900SB-10 149/140 48,8 66 57 17,7 20 16,9 20,6 52 7,6 2900SB-70 150/141 48,8 67 57 17,7 20 12,3 26,2 52 7,6 2900SB-72 149/140 48,8 66 57 17,7 20 16,9 20,6 52 7,6 2901SB-10 149/140 48,8 66,1 57 17,7 20 16,9 20,7 52 7,6 Функции Сер 00 B- B-to to 01 00 99 22 ия 2 2 7-B- to 0 0 9 2 0 7- B- to 0 0 9 2 Одноборотная шкала % ; Ударопрочный а у Ь Подшипники на камнях 2|ащита IP64 Ul Защита IP52 Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 902119 Шариковый наконечник, длина 8,3 мм; водонепронецаемый; метрический 125317 Резиновый гофрированный уплотнитель, для ID-B, IP63 серии 2 902119 и 125317 : для 2900S-70 (модель IP) Описание принадлежностей и измерительных наконечников см. в конце раздела "Индикаторы часового типа". mm № DIN 878 (1983) EN ISO 463 Ошибки показаний в диапазоне fe fges fu На 1/10 оборота На 1/2 оборота На 1 обороте Диапазон измерений Повторяемость Погрешность гистерезиса мкм 2900SB-10 2 3 1,5 2 3 1 2 2900SB-70 2 3 1,5 2 3 1 2 2900SB-72 2 3 1,5 2 3 1 2 2901SB-10 3 4,5 1,5 2 4 1 2 Mitutoyo
