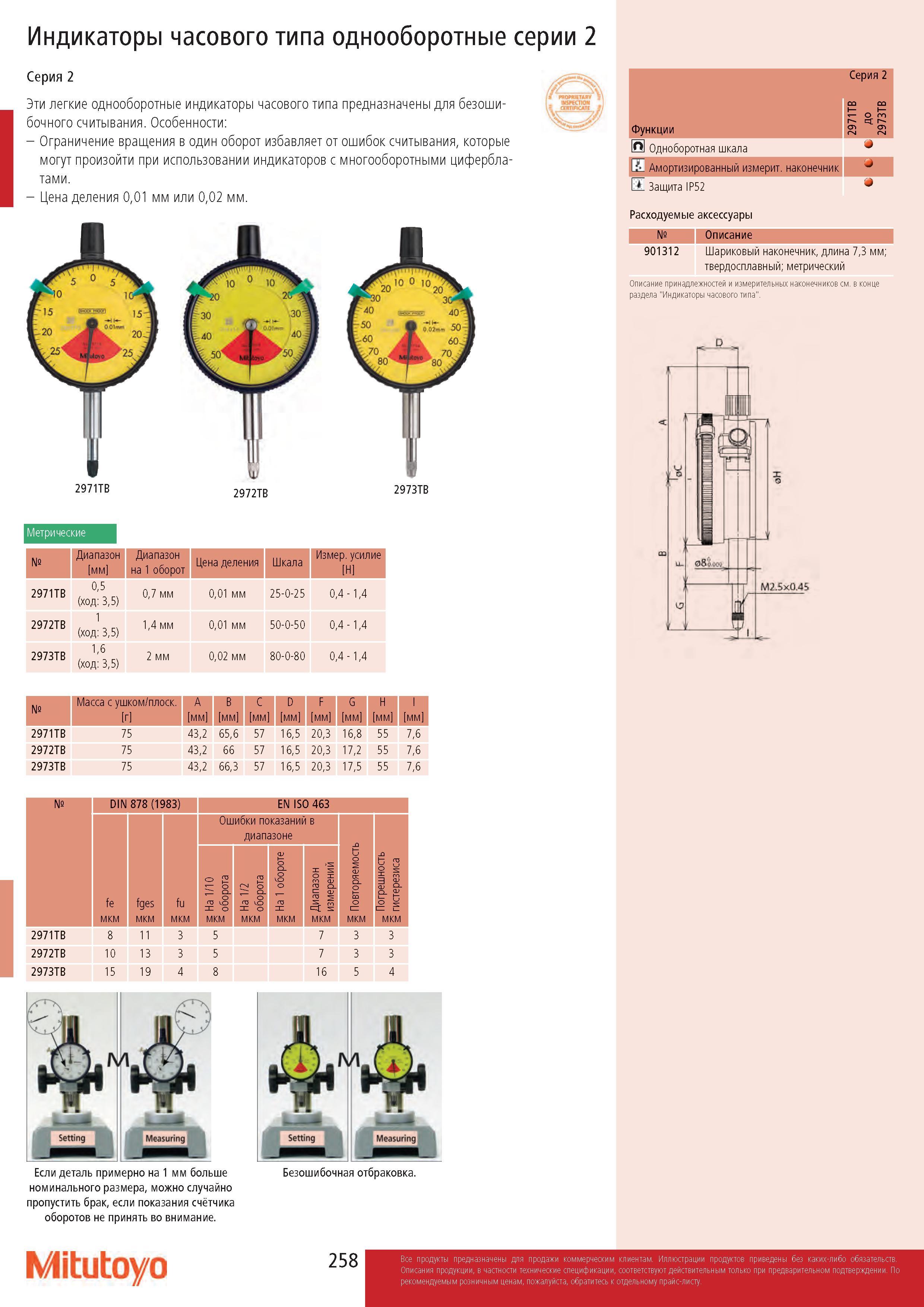

Индикаторы часового типа однооборотные серии 2 Серия 2 Эти легкие однооборотные индикаторы часового типа предназначены для безошибочного считывания. Особенности: - Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами. - Цена деления 0,01 мм или 0,02 мм. и/ 2972TB Метрические № Диапазон мм Диапазон на 1 оборот Цена деления Шкала Измерительное усилие Н 2971TB 0,5 (ход: 3,5) 0,7 мм 0,01 мм 25-0-25 0,4 - 1,4 2972TB 1 (ход: 3,5) 1,4 мм 0,01 мм 50-0-50 0,4 - 1,4 2973TB 1,6 (ход: 3,5) 2 мм 0,02 мм 80-0-80 0,4 - 1,4 -3 ЛЮИНТМУ 5' Серия 2 Функции BB TT от 99 22 0 Одноборотная шкала у ; Амортизированный измерит. наконечник о iit Защита IP52 У Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический Описание принадлежностей и измерительных наконечников см. в конце раздела "Индикаторы часового типа". № Масса с ушком/плоск. г A мм B мм C мм D мм F мм G мм H мм I мм 2971TB 75 43,2 65,6 57 16,5 20,3 16,8 55 7,6 2972TB 75 43,2 66 57 16,5 20,3 17,2 55 7,6 2973TB 75 43,2 66,3 57 16,5 20,3 17,5 55 7,6 № DIN 878 (1983) EN ISO 463 Ошибки показаний в диапазоне fe fges fu На 1/10 оборота На 1/2 оборота На 1 обороте Диапазон измерений Повторяемость Погрешность гистерезиса мкм 2971TB 8 11 3 5 7 3 3 2972TB 10 13 3 5 7 3 3 2973TB 15 19 4 8 16 5 4 Если деталь примерно на 1 мм больше Безошибочная отбраковка. номинального размера, можно случайно пропустить брак, если показания счётчика оборотов не принять во внимание. Mitutoyo 258
