462 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F094

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F094 0462 Lab2u

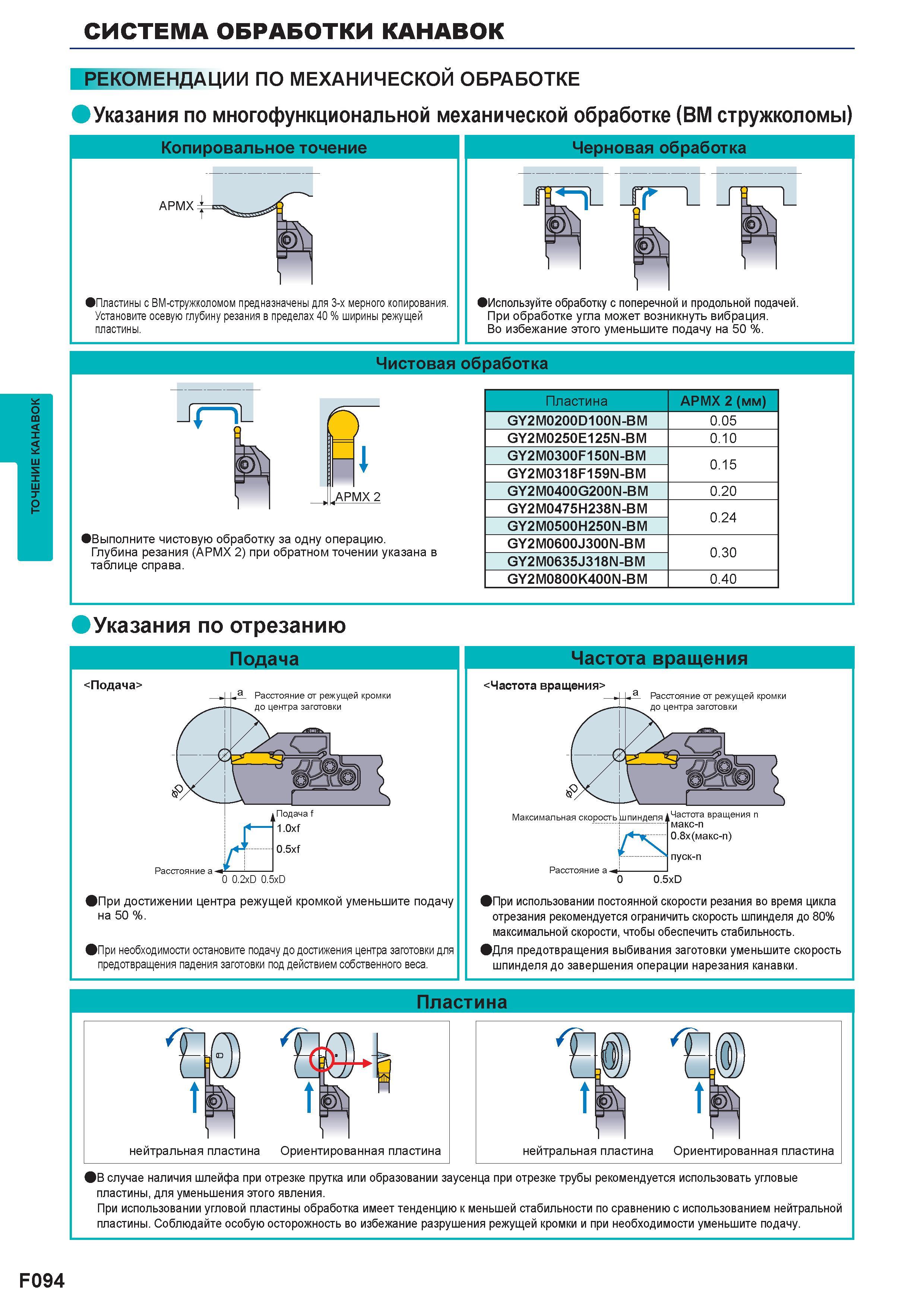

Точение канавок на станке Токарные канавочные резцы РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Указания по многофункциональной механической обработке (BM стружколомы) Копировальное точение APMX Пластины с ВМ-стружколомом предназначены для 3-х мерного копирования. Установите осевую глубину резания в пределах 40 % ширины режущей пластины. Черновая обработка J7 -Г Используйте обработку с поперечной и продольной подачей. При обработке угла может возникнуть вибрация. Во избежание этого уменьшите подачу на 50 %. Чистовая обработка I .APMX 2 Выполните чистовую обработку за одну операцию. Глубина резания (APMX 2) при обратном точении указана в таблице справа. Пластина APMX 2 (мм) GY2M0200D100N-BM 0.05 GY2M0250E125N-BM 0.10 GY2M0300F150N-BM 0.15 GY2M0318F159N-BM GY2M0400G200N-BM 0.20 GY2M0475H238N-BM 0.24 GY2M0500H250N-BM GY2M0600J300N-BM 0.30 GY2M0635J318N-BM GY2M0800K400N-BM 0.40 Указания по отрезанию Подача <Подача> a Расстояние от режущей кромки до центра заготовки Расстояние a 0 0.2xD 0.5xD При достижении центра режущей кромкой уменьшите подачу на 50 %. При необходимости остановите подачу до достижения центра заготовки для предотвращения падения заготовки под действием собственного веса. Частота вращения <Частота вращения> a Расстояние от режущей кромки до центра заготовки Максимальная скорость шпинделя гч Частота вращения n макс-n 0.8x(макс-n) пуск-n Расстояние a 0.5xD При использовании постоянной скорости резания во время цикла отрезания рекомендуется ограничить скорость шпинделя до 80% максимальной скорости, чтобы обеспечить стабильность. Для предотвращения выбивания заготовки уменьшите скорость шпинделя до завершения операции нарезания канавки. Пластина фВ случае наличия шлейфа при отрезке прутка или образовании заусенца при отрезке трубы рекомендуется использовать угловые пластины, для уменьшения этого явления. При использовании угловой пластины обработка имеет тенденцию к меньшей стабильности по сравнению с использованием нейтральной пластины. Соблюдайте особую осторожность во избежание разрушения режущей кромки и при необходимости уменьшите подачу. F094
