459 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F091

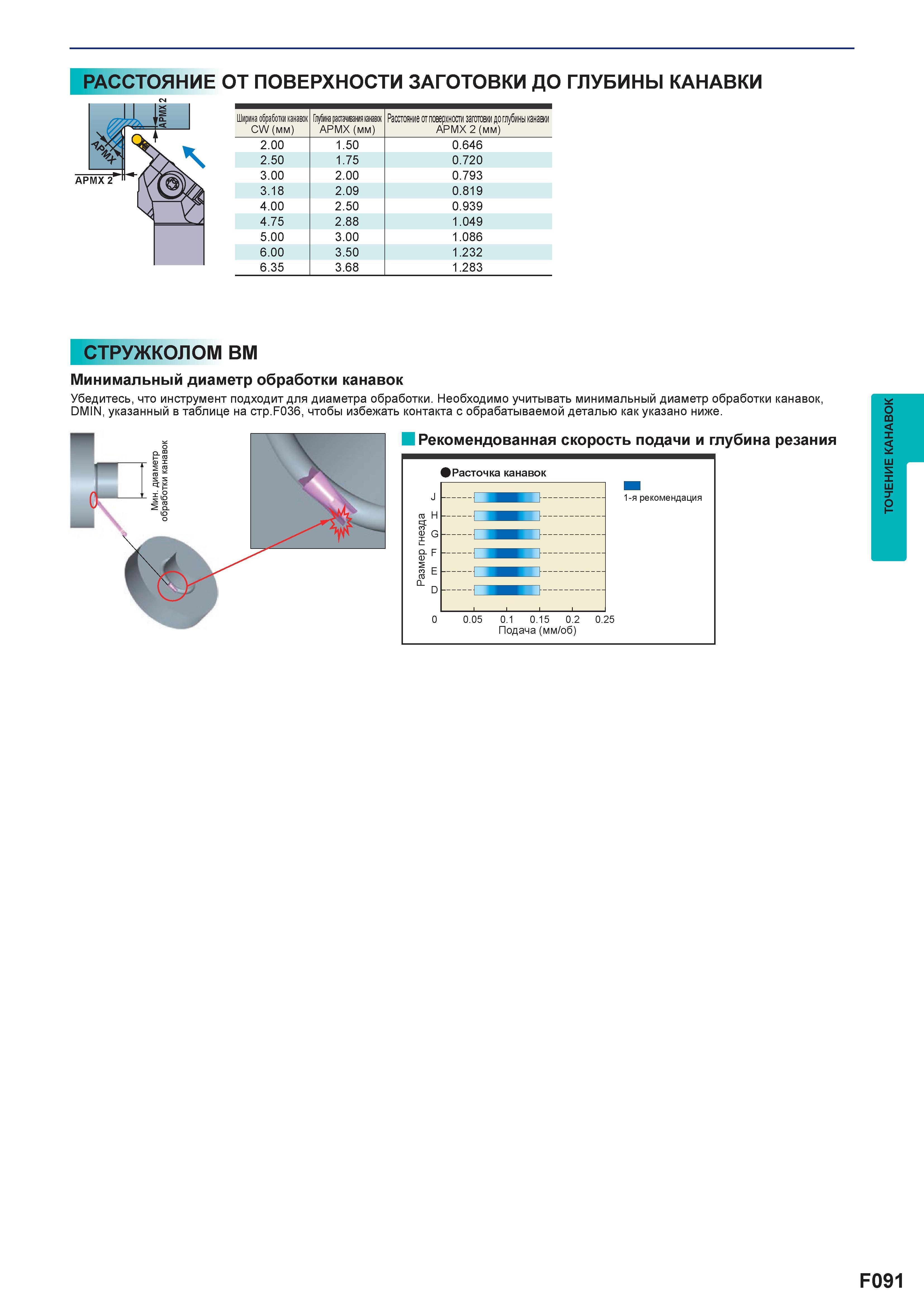

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F091 0459 Lab2u РАССТОЯНИЕ ОТ ПОВЕРХНОСТИ ЗАГОТОВКИ ДО ГЛУБИНЫ КАНАВКИ Ширина обработки канавок CW (мм) Глубина растачивания канавок APMX (мм) Расстояние от поверхности заготовки до глубины канавки APMX 2 (мм) 2.00 1.50 0.646 2.50 1.75 0.720 3.00 2.00 0.793 3.18 2.09 0.819 4.00 2.50 0.939 4.75 2.88 1.049 5.00 3.00 1.086 6.00 3.50 1.232 6.35 3.68 1.283 СТРУЖКОЛОМ BM Минимальный диаметр обработки канавок Убедитесь, что инструмент подходит для диаметра обработки. Необходимо учитывать минимальный диаметр обработки канавок, DMIN, указанный в таблице на стр 036, чтобы избежать контакта с обрабатываемой деталью как указано ниже. Рекомендованная скорость подачи и глубина резания фРасточка канавок 1-я рекомендация Подача (мм/об) F091 Точение канавок на станке
