MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




461 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F093

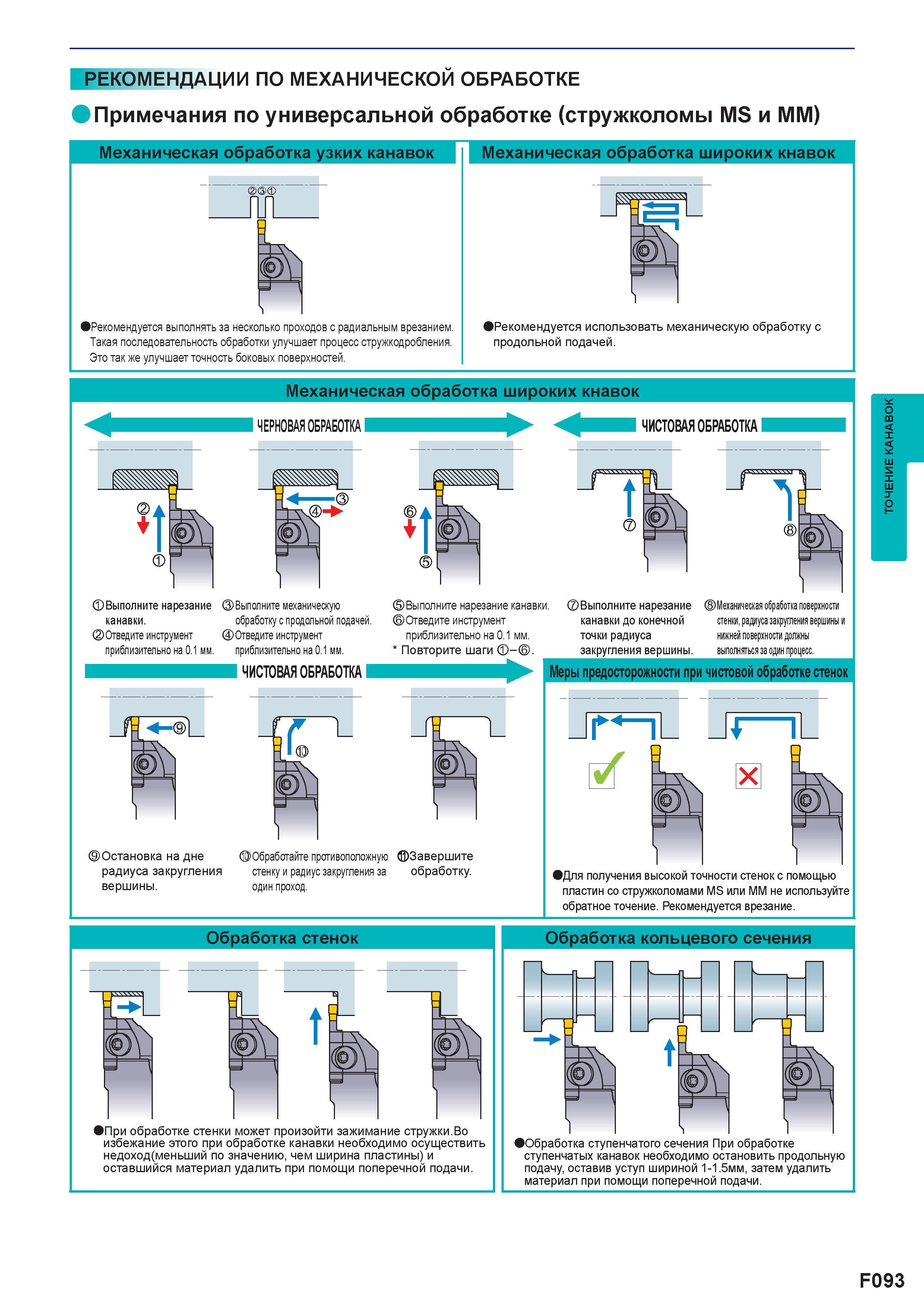

461 РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Примечания по универсальной обработке (стружколомы MS и MM) Механическая обработка узких канавок Рекоменду Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. F093

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F093 0461 Lab2u

РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Примечания по универсальной обработке (стружколомы MS и MM) Механическая обработка узких канавок Рекомендуется выполнять за несколько проходов с радиальным врезанием. Такая последовательность обработки улучшает процесс стружкодробления. Это так же улучшает точность боковых поверхностей. Механическая обработка широких кнавок Рекомендуется использовать механическую обработку с продольной подачей. Механическая обработка широких кнавок ЧЕРНОВАЯ ОБРАБОТКА I ЧИСТОВАЯ ОБРАБОТКА Выполните нарезание канавки. Отведите инструмент приблизительно на 0.1 мм. Выполните механическую обработку с продольной подачей. Отведите инструмент приблизительно на 0.1 мм. ЧИСТОВАЯ ОБРАБОТКА I Выполните нарезание канавки Отведите инструмент приблизительно на 0.1 мм. Повторите шаги - . Выполните нарезание канавки до конечной точки радиуса закругления вершины. Механическая обработка поверхности стенки, радиуса закругления вершины и нижней поверхности должны выполняться за один процесс. . Остановка на дне радиуса закругления вершины. /Обработайте противоположную Завершите стенку и радиус закругления за обработку, один проход. Меры предосторожности при чистовой обработке стенок Jr -IL J 1 х Для получения высокой точности стенок с помощью пластин со стружколомами MS или ММ не используйте обратное точение. Рекомендуется врезание. Обработка стенок При обработке стенки может произойти зажимание стружки.Во избежание этого при обработке канавки необходимо осуществить недоход(меньший по значению, чем ширина пластины) и оставшийся материал удалить при помощи поперечной подачи. Обработка кольцевого сечения Обработка ступенчатого сечения При обработке ступенчатых канавок необходимо остановить продольную подачу, оставив уступ шириной 1-1.5мм, затем удалить материал при помощи поперечной подачи. F093 Точение канавок на станке
