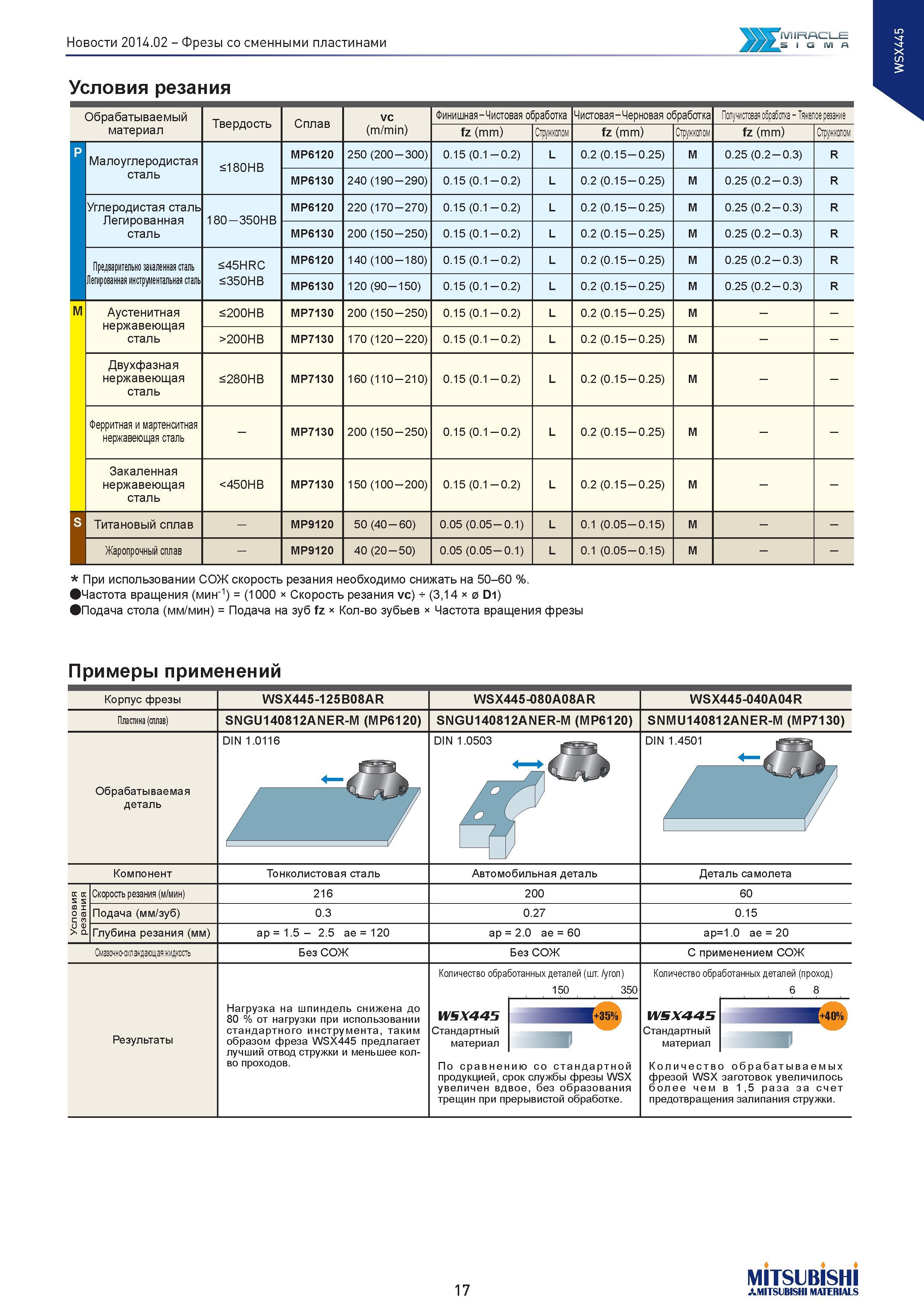

Фрезы со сменными пластинами MIRACLE SIGMA Условия резания Обрабатываемый Твердость Сплав vc Финишная-Чистовая обработка Чистовая-Черновая обработка Получистовая обработка - Тяжелое резание материал (m/min) fz (mm) Стружкопом fz (mm) Стружкопом fz (mm) Стрролом p Малоуглеродистая <180НВ МР6120 250 (200-300) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R сталь МР6130 240 (190-290) 0.15 (0.1 0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R Углеродистая сталь Легированная сталь 180 350НВ МР6120 220 (170-270) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R МР6130 200 (150-250) 0.15 (0.1 0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R Предварительно закаленная сталь S45HRC МР6120 140 (100-180) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R Легированная инструментальная сталь <350НВ МР6130 120 (90-150) 0.15 (0.1 0.2) L 0.2 (0.15-0.25) M 0.25 (0.2 0.3) R M Аустенитная нержавеющая сталь <200НВ МР7130 200 (150-250) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M >200НВ МР7130 170 (120-220) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M Двухфазная нержавеющая сталь <280НВ МР7130 160 (110-210) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M Ферритная и мартенситная нержавеющая сталь - МР7130 200 (150-250) 0.15 (0.1 0.2) L 0.2 (0.15-0.25) M Закаленная нержавеющая сталь <450НВ МР7130 150 (100-200) 0.15(0.1-0.2) L 0.2 (0.15-0.25) M S Титановый сплав - МР9120 50 (40-60) 0.05 (0.05-0.1) L 0.1 (0.05-0.15) M Жаропрочный сплав - МР9120 40 (20-50) 0.05 (0.05-0.1) L 0.1 (0.05-0.15) M При использовании СОЖ скорость резания необходимо снижать на 50-60 %. Частота вращения (мин-1) = (1000 Скорость резания vc) (3,14 0 D1) Подача стола (мм/мин) = Подача на зуб fz Кол-во зубьев Частота вращения фрезы Примеры применений Корпус фрезы WSX445-125B08AR WSX445-080A08AR WSX445-040A04R Пластина (сплав) SNGU140812ANER-M (МР6120) SNGU140812ANER-M (МР6120) SNMU140812ANER-M (МР7130) Обрабатываемая деталь DIN 1.0116 DIN 1.0503 4 'ъ D N 1 Н U Компонент Тонколистовая сталь Автомобильная деталь Деталь самолета Условия резания Скорость резания(м/мин) 216 200 60 Подача (мм/зуб) 0.3 0.27 0.15 Глубина резания (мм) ар=1.5 - 2.5 ае = 120 ар = 2.0 ае = 60 ар=1.0 ае = 20 Смазоч но-охла дающая жидкость Без СОЖ Без СОЖ С применением СОЖ Результаты Нагрузка на шпиндель снижена до 80 % от нагрузки при использовании стандартного инструмента, таким образом фреза WSX445 предлагает лучший отвод стружки и меньшее кол-во проходов. Количество обработанных деталей (шт. /угол) 150 350 Количество обработанных деталей (проход) 6 8 WSX445 Стандартный материал По сравнен продукцией,с увеличен вд трещин при п П +35% ию со стандартной эок службы фрезы WSX вое, без образования эерывистой обработке. WSX445 Стандартный материал Коли честв фрезой WSX более чем предотвращен "+40% э обрабатываемых заготовок увеличилось в 1,5 раза за счет ия залипания стружки. 17 MITSUBISHI AMITSUBISHI MATERIALS
