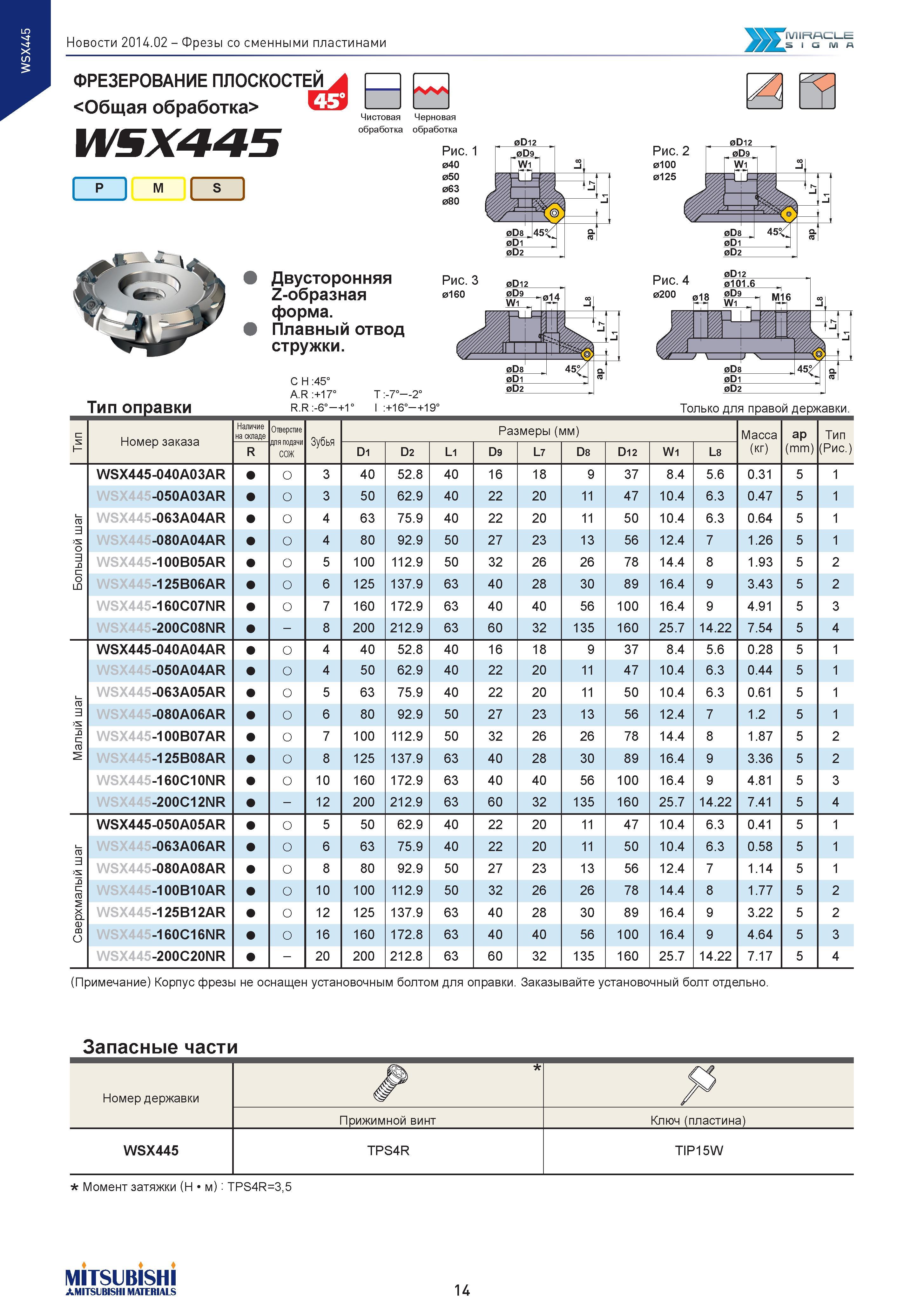

Фрезы со сменными пластинами \Л -<М1_ _ = S I IUI п ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ <Общая обработка> WSX445 Ей Чистовая Черновая обработка обработка м Двусторонняя Z-образная форма. Плавный отвод стружки. С Н :45° A.R :+17° R.R :-6° +1с Рис. 2 0100 0125 0D12 Только для правой державки. С s 1- Номер заказа Наличие на складе Отверстие Зубья Размеры(мм) Масса ap Тип R для подэчи сож D1 D2 Li D9 L7 D8 D12 Wi L8 (кг) (mm) (Рис.) WSX445-040A03AR О 3 40 52.8 40 16 18 9 37 8.4 5.6 0.31 5 1 WSX445-050A03AR О 3 50 62.9 40 22 20 11 47 10.4 6.3 0.47 5 1 Большой шаг WSX445-063A04AR О 4 63 75.9 40 22 20 11 50 10.4 6.3 0.64 5 1 WSX445-080A04AR О 4 80 92.9 50 27 23 13 56 12.4 7 1.26 5 1 WSX445-100B05AR о 5 100 112.9 50 32 26 26 78 14.4 8 1.93 5 2 WSX445-125B06AR о 6 125 137.9 63 40 28 30 89 16.4 9 3.43 5 2 WSX445-160C07NR о 7 160 172.9 63 40 40 56 100 16.4 9 4.91 5 3 WSX445-200C08NR - 8 200 212.9 63 60 32 135 160 25.7 14.22 7.54 5 4 WSX445-040A04AR о 4 40 52.8 40 16 18 9 37 8.4 5.6 0.28 5 1 WSX445-050A04AR о 4 50 62.9 40 22 20 11 47 10.4 6.3 0.44 5 1 Малый шаг WSX445-063A05AR о 5 63 75.9 40 22 20 11 50 10.4 6.3 0.61 5 1 WSX445-080A06AR о 6 80 92.9 50 27 23 13 56 12.4 7 1.2 5 1 WSX445-100B07AR о 7 100 112.9 50 32 26 26 78 14.4 8 1.87 5 2 WSX445-125B08AR о 8 125 137.9 63 40 28 30 89 16.4 9 3.36 5 2 WSX445-160C10NR о 10 160 172.9 63 40 40 56 100 16.4 9 4.81 5 3 WSX445-200C12NR - 12 200 212.9 63 60 32 135 160 25.7 14.22 7.41 5 4 WSX445-050A05AR о 5 50 62.9 40 22 20 11 47 10.4 6.3 0.41 5 1 Сверхмалый шаг WSX445-063A06AR о 6 63 75.9 40 22 20 11 50 10.4 6.3 0.58 5 1 WSX445-080A08AR о 8 80 92.9 50 27 23 13 56 12.4 7 1.14 5 1 WSX445-100B10AR о 10 100 112.9 50 32 26 26 78 14.4 8 1.77 5 2 WSX445-125B12AR о 12 125 137.9 63 40 28 30 89 16.4 9 3.22 5 2 WSX445-160C16NR о 16 160 172.8 63 40 40 56 100 16.4 9 4.64 5 3 WSX445-200C20NR - 20 200 212.8 63 60 32 135 160 25.7 14.22 7.17 5 4 (Примечание) Корпус фрезы не оснащен установочным болтом для оправки. Заказывайте установочный болт отдельно. Запасные части Номер державки / Я Прижимной винт Ключ (пластина) WSX445 TPS4R TIP15W Момент затяжки (Н м): TPS4R=3,5 MITSUBISHI AMITSUBISHI MATERIALS 14
