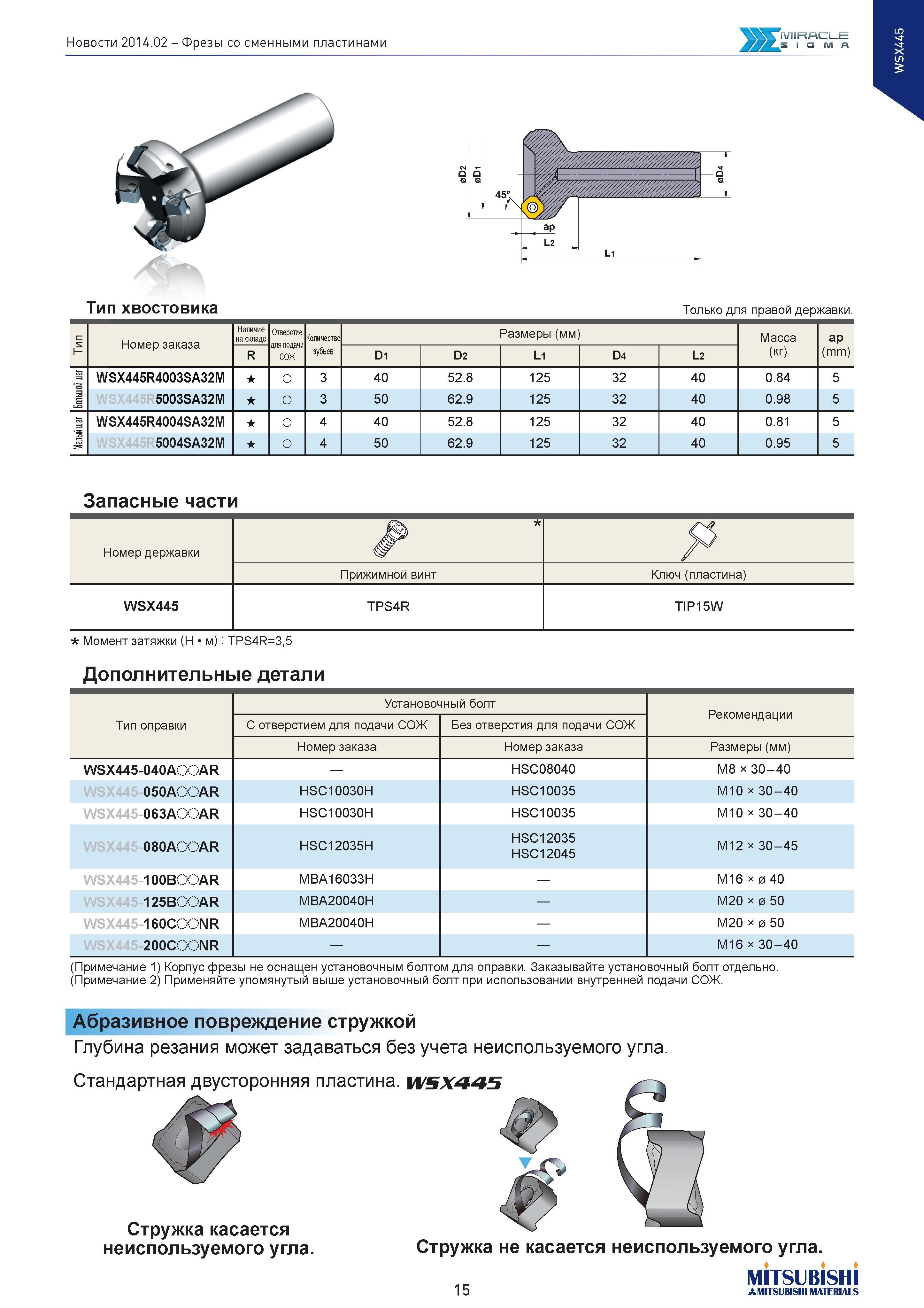

Фрезы со сменными пластинами l\/llh4Ml_l_l= S I С \Л А Тип хвостовика Только для правой державки. С S 1- Номер заказа Наличие на складе Отверстие для подачи СОЖ Количество зубьев Размеры (мм) Масса (кг) ap (mm) R D1 D2 Li D4 L2 =3 =з WSX445R4003SA32M о 3 40 52.8 125 32 40 0.84 5 5003SA32M о 3 50 62.9 125 32 40 0.98 5 =3 WSX445R4004SA32M о 4 40 52.8 125 32 40 0.81 5 WSX445R5004SA32M о 4 50 62.9 125 32 40 0.95 5 Запасные части Номер державки Я Прижимной винт Ключ (пластина) WSX445 TPS4R TIP15W Момент затяжки (Н м): TPS4R=3,5 Дополнительные детали (Примечание 1) Корпус фрезы не оснащен установочным болтом для оправки. Заказывайте установочный (Примечание 2) Применяйте упомянутый выше установочный болт при использовании внутренней подачи Абразивное повреждение стружкой Глубина резания может задаваться без учета неиспользуемого угла. Стандартная двусторонняя пластина. WSX445 болт отдельно. СОЖ. Стружка касается неиспользуемого угла. Стружка не касается неиспользуемого угла. 15 MITSUBISHI 15 AMITSUBISHI MATERIALS
