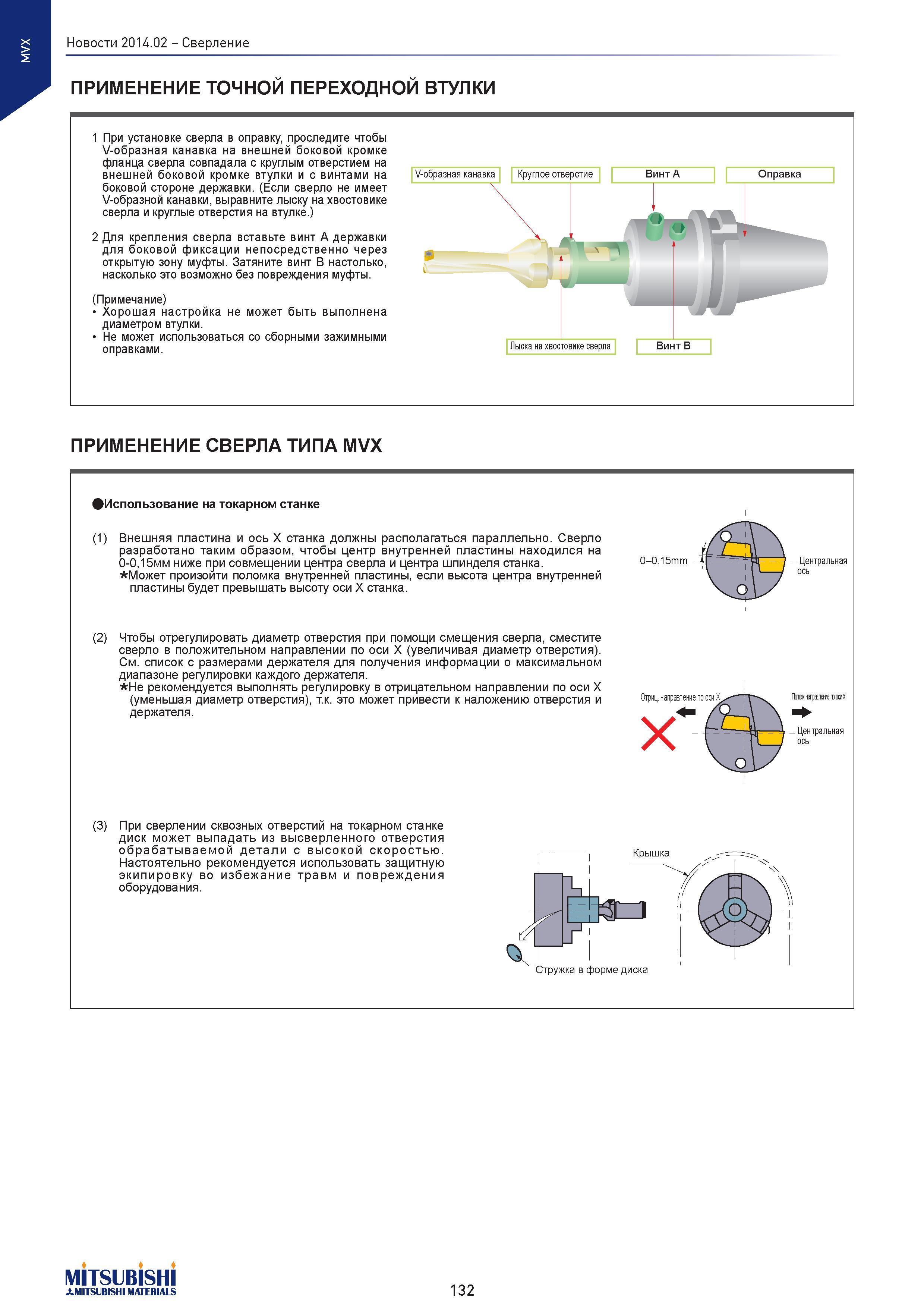

Сверление ПРИМЕНЕНИЕ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1 При установке сверла в оправку, проследите чтобы V-образная канавка на внешней боковой кромке фланца сверла совпадала с круглым отверстием на внешней боковой кромке втулки и с винтами на боковой стороне державки. (Если сверло не имеет V-образной канавки, выравните лыску на хвостовике сверла и круглые отверстия на втулке.) 2 Для крепления сверла вставьте винт А державки для боковой фиксации непосредственно через открытую зону муфты. Затяните винт В настолько, насколько это возможно без повреждения муфты. (Примечание) Хорошая настройка не может быть выполнена диаметром втулки. Не может использоваться со сборными зажимными оправками. ПРИМЕНЕНИЕ СВЕРЛА ТИПА MVX Использование на токарном станке (1) Внешняя пластина и ось X станка должны располагаться параллельно. Сверло разработано таким образом, чтобы центр внутренней пластины находился на /О 1 0-0,15мм ниже при совмещении центра сверла и центра шпинделя станка. Может произойти поломка внутренней пластины, если высота центра внутренней пластины будет превышать высоту оси X станка. 0-0.15mm -ft Vo li -f - Центральная ' -j ось (2) Чтобы отрегулировать диаметр отверстия при помощи смещения сверла, сместите сверло в положительном направлении по оси X (увеличивая диаметр отверстия). См. список с размерами держателя для получения информации о максимальном диапазоне регулировки каждого держателя. Не рекомендуется выполнять регулировку в отрицательном направлении по оси X (уменьшая диаметр отверстия), т.к. это может привести к наложению отверстия и держателя. (3) При сверлении сквозных отверстий на токарном станке диск может выпадать из высверленного отверстия обрабатываемой детали с высокой скоростью. Настоятельно рекомендуется использовать защитную экипировку во избежание травм и повреждения оборудования. MITSUBISHI AMITSUBISHI MATERIALS 132
