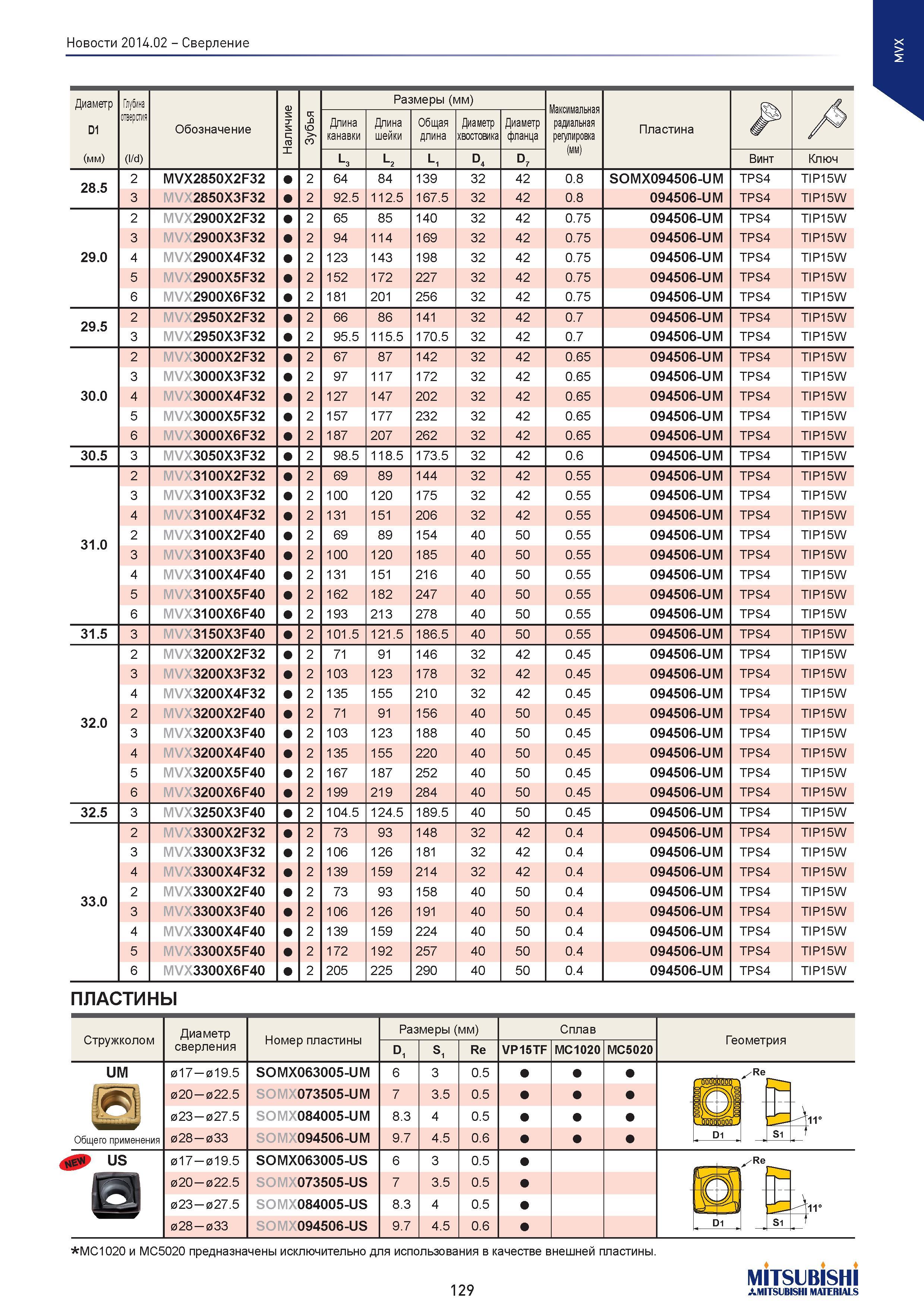

Сверление Диаметр Глубина Наличие Размеры (мм) Максимальная радиальная регулировка (мм) Л D1 отверстия Обозначение Зубья Длина канавки Длина шейки Общая длина Диаметр хвостовика Диаметр фланца Пластина (мм) (l/d) ч ч ч о7 Винт Ключ 28.5 2 MVX2850X2F32 2 64 84 139 32 42 0.8 SOMX094506-UM TPS4 TIP15W 3 MVX2850X3F32 2 92.5 112.5 167.5 32 42 0.8 094506-UM TPS4 TIP15W 2 MVX2900X2F32 2 65 85 140 32 42 0.75 094506-UM TPS4 TIP15W 3 MVX2900X3F32 2 94 114 169 32 42 0.75 094506-UM TPS4 TIP15W 29.0 4 MVX2900X4F32 2 123 143 198 32 42 0.75 094506-UM TPS4 TIP15W 5 MVX2900X5F32 2 152 172 227 32 42 0.75 094506-UM TPS4 TIP15W 6 MVX2900X6F32 2 181 201 256 32 42 0.75 094506-UM TPS4 TIP15W 29.5 2 MVX2950X2F32 2 66 86 141 32 42 0.7 094506-UM TPS4 TIP15W 3 MVX2950X3F32 2 95.5 115.5 170.5 32 42 0.7 094506-UM TPS4 TIP15W 2 MVX3000X2F32 2 67 87 142 32 42 0.65 094506-UM TPS4 TIP15W 3 MVX3000X3F32 2 97 117 172 32 42 0.65 094506-UM TPS4 TIP15W 30.0 4 MVX3000X4F32 2 127 147 202 32 42 0.65 094506-UM TPS4 TIP15W 5 MVX3000X5F32 2 157 177 232 32 42 0.65 094506-UM TPS4 TIP15W 6 MVX3000X6F32 2 187 207 262 32 42 0.65 094506-UM TPS4 TIP15W 30.5 3 MVX3050X3F32 2 98.5 118.5 173.5 32 42 0.6 094506-UM TPS4 TIP15W 2 MVX3100X2F32 2 69 89 144 32 42 0.55 094506-UM TPS4 TIP15W 3 MVX3100X3F32 2 100 120 175 32 42 0.55 094506-UM TPS4 TIP15W 4 MVX3100X4F32 2 131 151 206 32 42 0.55 094506-UM TPS4 TIP15W 31.0 2 MVX3100X2F40 2 69 89 154 40 50 0.55 094506-UM TPS4 TIP15W 3 MVX3100X3F40 2 100 120 185 40 50 0.55 094506-UM TPS4 TIP15W 4 MVX3100X4F40 2 131 151 216 40 50 0.55 094506-UM TPS4 TIP15W 5 MVX3100X5F40 2 162 182 247 40 50 0.55 094506-UM TPS4 TIP15W 6 MVX3100X6F40 2 193 213 278 40 50 0.55 094506-UM TPS4 TIP15W 31.5 3 MVX3150X3F40 2 101.5 121.5 186.5 40 50 0.55 094506-UM TPS4 TIP15W 2 MVX3200X2F32 2 71 91 146 32 42 0.45 094506-UM TPS4 TIP15W 3 MVX3200X3F32 2 103 123 178 32 42 0.45 094506-UM TPS4 TIP15W 4 MVX3200X4F32 2 135 155 210 32 42 0.45 094506-UM TPS4 TIP15W 32.0 2 MVX3200X2F40 2 71 91 156 40 50 0.45 094506-UM TPS4 TIP15W 3 MVX3200X3F40 2 103 123 188 40 50 0.45 094506-UM TPS4 TIP15W 4 MVX3200X4F40 2 135 155 220 40 50 0.45 094506-UM TPS4 TIP15W 5 MVX3200X5F40 2 167 187 252 40 50 0.45 094506-UM TPS4 TIP15W 6 MVX3200X6F40 2 199 219 284 40 50 0.45 094506-UM TPS4 TIP15W 32.5 3 MVX3250X3F40 2 104.5 124.5 189.5 40 50 0.45 094506-UM TPS4 TIP15W 2 MVX3300X2F32 2 73 93 148 32 42 0.4 094506-UM TPS4 TIP15W 3 MVX3300X3F32 2 106 126 181 32 42 0.4 094506-UM TPS4 TIP15W 4 MVX3300X4F32 2 139 159 214 32 42 0.4 094506-UM TPS4 TIP15W 33.0 2 MVX3300X2F40 2 73 93 158 40 50 0.4 094506-UM TPS4 TIP15W 3 MVX3300X3F40 2 106 126 191 40 50 0.4 094506-UM TPS4 TIP15W 4 MVX3300X4F40 2 139 159 224 40 50 0.4 094506-UM TPS4 TIP15W 5 MVX3300X5F40 2 172 192 257 40 50 0.4 094506-UM TPS4 TIP15W 6 MVX3300X6F40 2 205 225 290 40 50 0.4 094506-UM TPS4 TIP15W ПЛАСТИНЫ Стружколом Диаметр сверления Номер пластины Размеры (мм) Сплав Re VP15TF MC1020 MC5020 Геометрия им Общего применения 017 019.5 020 022.5 023 027.5 028 033 SOMX063005-UM SOMX073505-UM SOMX084005-UM SQMX094506-UM 6 7 8.3 9.7 3 3.5 4 4.5 0.5 0.5 0.5 0.6 S1 111° US 017 019.5 020 022.5 023 027.5 028 033 SOMX063005-US SOMX073505-US SOMX084005-US SQMX094506-US 6 7 8.3 9.7 3 3.5 4 4.5 0.5 0.5 0.5 0.6 - т) г )1 Re S1 111° Re МС1020 и MC5020 предназначены исключительно для использования в качестве внешней пластины. 129 MITSUBISHI AMITSUBISHI MATERIALS
