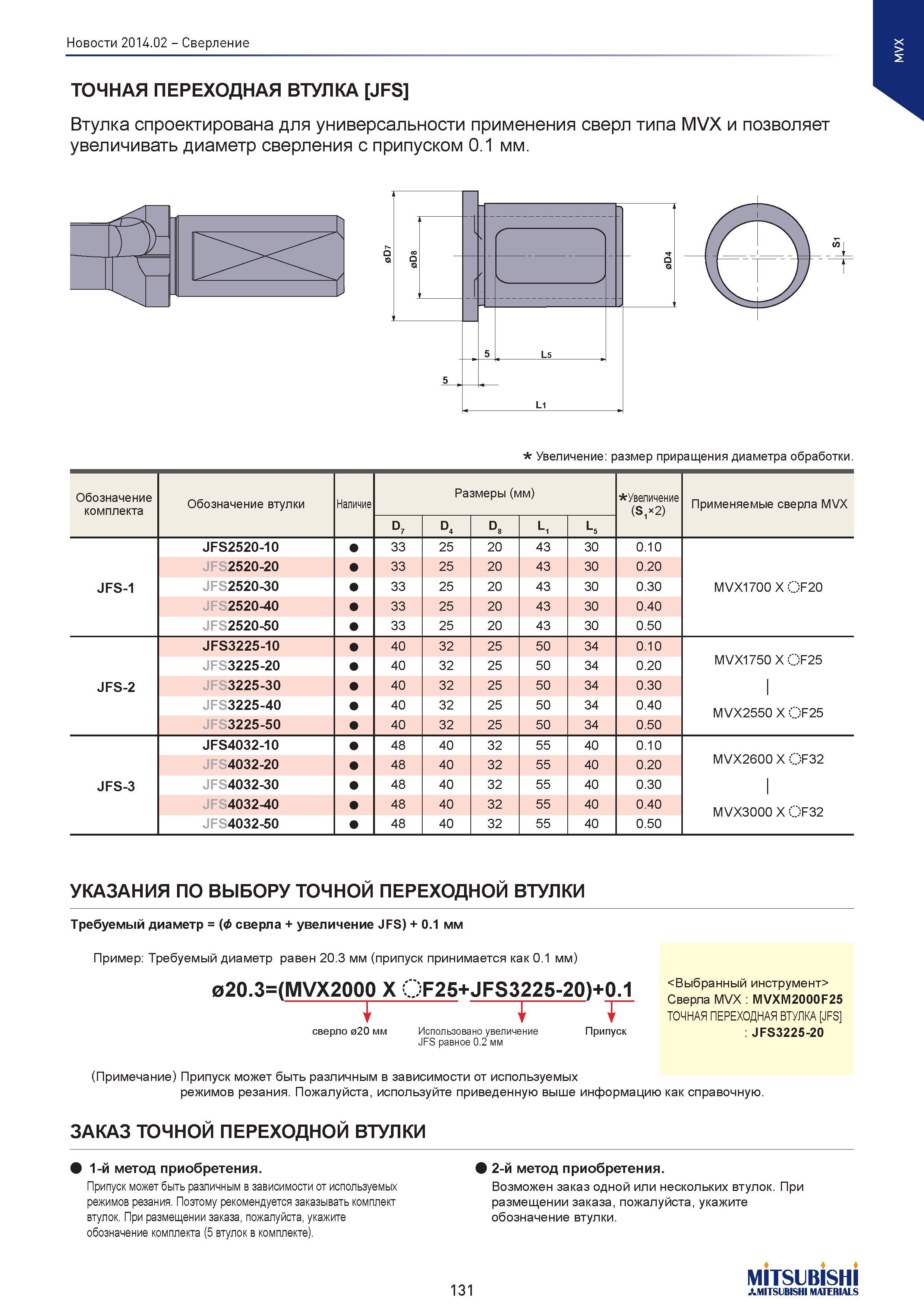

Сверление ТОЧНАЯ ПЕРЕХОДНАЯ ВТУЛКА JFS Втулка спроектирована для универсальности применения сверл типа MVX и позволяет увеличивать диаметр сверления с припуском 0.1 мм. Увеличение: размер приращения диаметра обработки. Обозначение комплекта Обозначение втулки Наличие Размеры (мм) Увеличение (S,x2) Применяемые сверла MVX °4 Ц Ч JFS2520-10 33 25 20 43 30 0.10 JFS2520-20 33 25 20 43 30 0.20 JFS-1 JFS2520-30 33 25 20 43 30 0.30 MVX1700X; ,;F20 JFS2520-40 33 25 20 43 30 0.40 JFS2520-50 33 25 20 43 30 0.50 JFS3225-10 40 32 25 50 34 0.10 MVX1750X; JF25 JFS3225-20 40 32 25 50 34 0.20 JFS-2 JFS3225-30 40 32 25 50 34 0.30 JFS3225-40 40 32 25 50 34 0.40 MVX2550 X С JF25 JFS3225-50 40 32 25 50 34 0.50 JFS4032-10 48 40 32 55 40 0.10 MVX2600 X >. >32 JFS4032-20 48 40 32 55 40 0.20 JFS-3 JFS4032-30 48 40 32 55 40 0.30 JFS4032-40 48 40 32 55 40 0.40 MVX3000 X с >32 JFS4032-50 48 40 32 55 40 0.50 УКАЗАНИЯ ПО ВЫБОРУТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ Требуемый диаметр = (Ф сверла + увеличение JFS) + 0.1 мм Пример: Требуемый диаметр равен 20.3 мм (припуск принимается как 0.1 мм) 02O.3=(MVX2OOO X QF25+JFS3225-20)+0.1 \ \ Т сверло 020 мм Использовано увеличение Припуск JFS равное 0.2 мм (Примечание) Припуск может быть различным в зависимости от используемых режимов резания. Пожалуйста, используйте приведенную выше информацию как справочную. <Выбранный инструмент> Сверла MVX MVXM2000F25 ТОЧНАЯ ПЕРЕХОДНАЯ ВТУЛКА JFS JFS3225-20 ЗАКАЗ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1-й метод приобретения. Припуск может быть различным в зависимости от используемых режимов резания. Поэтому рекомендуется заказывать комплект втулок. При размещении заказа, пожалуйста, укажите обозначение комплекта (5 втулок в комплекте). 2-й метод приобретения. Возможен заказ одной или нескольких втулок. При размещении заказа, пожалуйста, укажите обозначение втулки. 131 MITSUBISHI AMITSUBISHI MATERIALS
