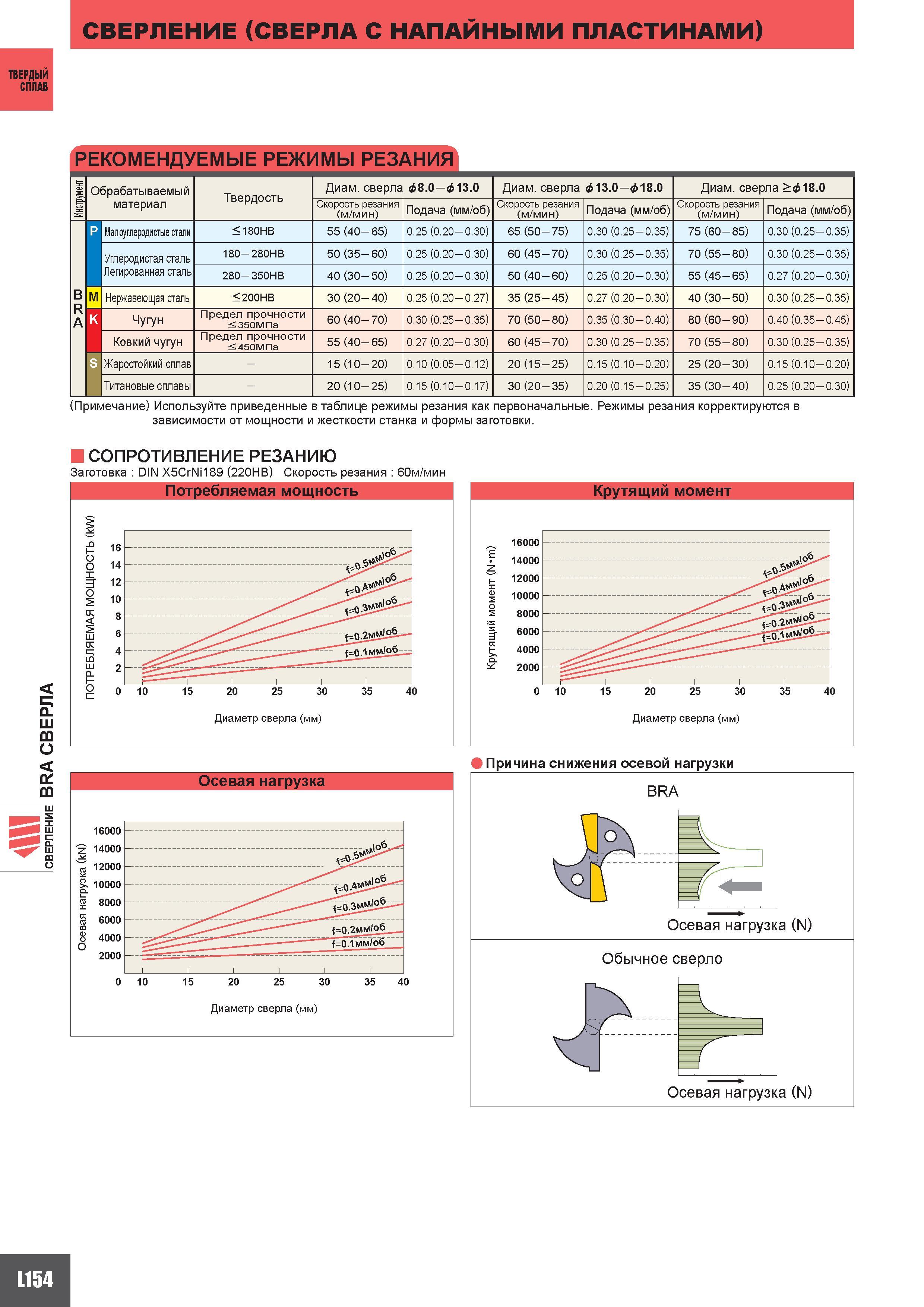

ТВЕРДЫЙ СПЛАВ СВЕРЛЕНИЕ (СВЕРЛА С НАПАЙНЫМИ ПЛАСТИНАМИ) РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Инструмент Обрабатываемый Твердость Диаметр сверла 8.0 13.0 Диаметр сверла 13.0 18.0 Диаметр сверла 18.0 1 материал Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) - Малоуглеродистые стали 180HB 55 (40- 65) 0.25 (0.20 - 0.30) 65 (50- 75) 0.30 (0.25 - 0.35) 75 (60 - 85) 0.30 (0.25 - 0.35) Углеродистая сталь 180- 280HB 50 (35- 60) 0.25 (0.20 - 0.30) 60 (45- 70) 0.30 (0.25 - 0.35) 70 (55 - 80) 0.30 (0.25 - 0.35) Легированная сталь 280- 350HB 40 (30- 50) 0.25 (0.20 - 0.30) 50 (40- 60) 0.25 (0.20 - 0.30) 55 (45 - 65) 0.27 (0.20 - 0.30) B R A Нержавеющая сталь 200HB 30 (20- 40) 0.25 (0.20 - 0.27) 35 (25- 45) 0.27 (0.20 - 0.30) 40 (30 - 50) 0.30 (0.25 - 0.35) K Чугун Предел прочности 350МПа 60 (40- 70) 0.30 (0.25 - 0.35) 70 (50- 80) 0.35 (0.30 - 0.40) 80 (60 - 90) 0.40 (0.35 - 0.45) Ковкий чугун Предел прочности 450МПа 55 (40- 65) 0.27 (0.20 - 0.30) 60 (45- 70) 0.30 (0.25 - 0.35) 70 (55 - 80) 0.30 (0.25 - 0.35) S Жаростойкий сплав - 15 (10 - 20) 0.10 (0.05 - 0.12) 20 (15- 25) 0.15 (0.10 - 0.20) 25 (20 - 30) 0.15 (0.10 - 0.20) Титановые сплавы - 20 (10- 25) 0.15 (0.10 - 0.17) 30 (20- 35) 0.20 (0.15 - 0.25) 35 (30 - 40) 0.25 (0.20 - 0.30) (Примечание) Используйте приведенные в таблице режимы резания как первоначальные. Режимы резания корректируются в зависимости от мощности и жесткости станка и формы заготовки. СОПРОТИВЛЕНИЕ РЕЗАНИЮ Заготовка DIN X5CrNi189 (220HB) Скорость резания 60м/мин Потребляемая мощность Диаметр сверла (мм) Крутящий момент Диаметр сверла (мм) 16000 14000 Z 12000 ме 10000 1 8000 6000 4000 2000 Осевая нагрузка 15 20 25 30 35 40 Диаметр сверла (мм) 16000 )N14000 12000 10000 CL 8000 6000 в се 4000 о 2000 Причина снижения осевой нагрузки L154
