1207 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L151

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L151 1207 Lab2u

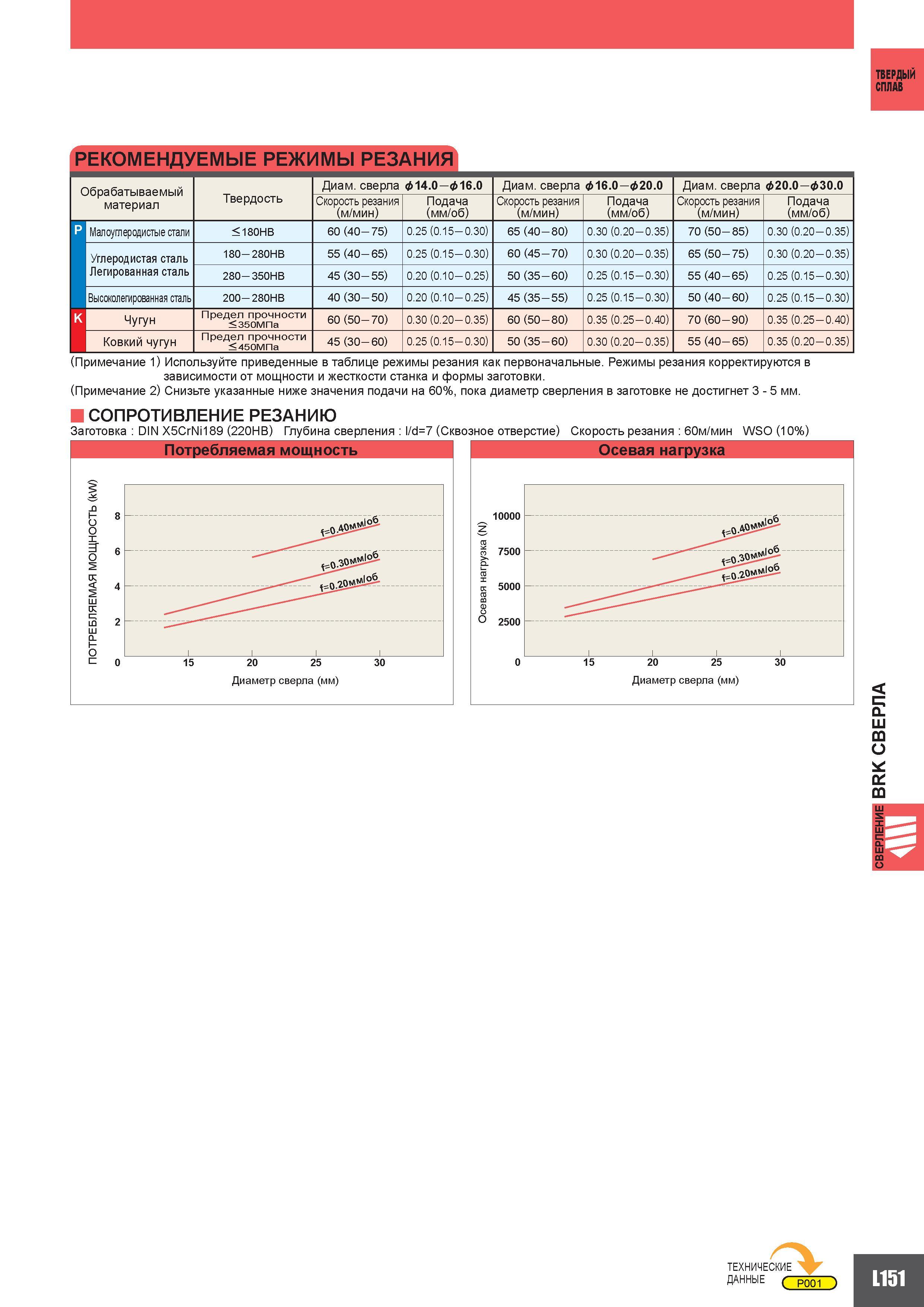

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУ ЕМЫЕ РЕЖЬ 1МЫ РЕЗАНИЯ Твердость Диаметр сверла 14.0 16.0 Диаметр сверла 16.0 &20.0 Диаметр сверла 20.0 &30.0 материал Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) р Малоуглеродистые стали 180HB 60 (40- 75) 0.25 (0.15 - 0.30) 65 (40 - 80) 0.30 (0.20 - 0.35) 70 (50- 85) 0.30 (0.20-0.35) Углеродистая сталь 180- 280HB 55 (40- 65) 0.25 (0.15-0.30) 60 (45 - 70) 0.30 (0.20 - 0.35) 65 (50- 75) 0.30 (0.20 - 0.35) Легированная сталь 280- 350HB 45 (30- 55) 0.20 (0.10-0.25) 50 (35 - 60) 0.25 (0.15 - 0.30) 55 (40 - 65) 0.25 (0.15 - 0.30) Высоколегированная сталь 200- 280HB 40 (30- 50) 0.20 (0.10-0.25) 45 (35 - 55) 0.25 (0.15 - 0.30) 50 (40- 60) 0.25 (0.15 - 0.30) к Чугун Предел прочности 350МПа 60 (50- 70) 0.30 (0.20 - 0.35) 60 (50 - 80) 0.35 (0.25 - 0.40) 70 (60 - 90) 0.35 (0.25-0.40) Ковкий чугун Предел прочности 450МПа 45 (30- 60) 0.25 (0.15 - 0.30) 50 (35 - 60) 0.30 (0.20-0.35) 55 (40- 65) 0.35 (0.20 - 0.35) (Примечание 1) Используйте приведенные в таблице режимы резания как первоначальные. Режимы резания корректируются в зависимости от мощности и жесткости станка и формы заготовки. (Примечание 2) Снизьте указанные ниже значения подачи на 60% пока диаметр сверления в заготовке не достигнет 3 - 5 мм. СОПРОТИВЛЕНИЕ РЕЗАНИЮ Заготовка DIN X5CrNi189 (220HB) Глубина сверления d7 (Сквозное отверстие) Скорость резания 60м/мин WSO (10%) Потребляемая мощность о 0 1 3 о с; О с Диаметр сверла (мм) Осевая на ка Диаметр сверла (мм) ТЕХНИЧЕСКИЕ ДАННЫЕ С Р001 сверление BRK СВЕРЛА
