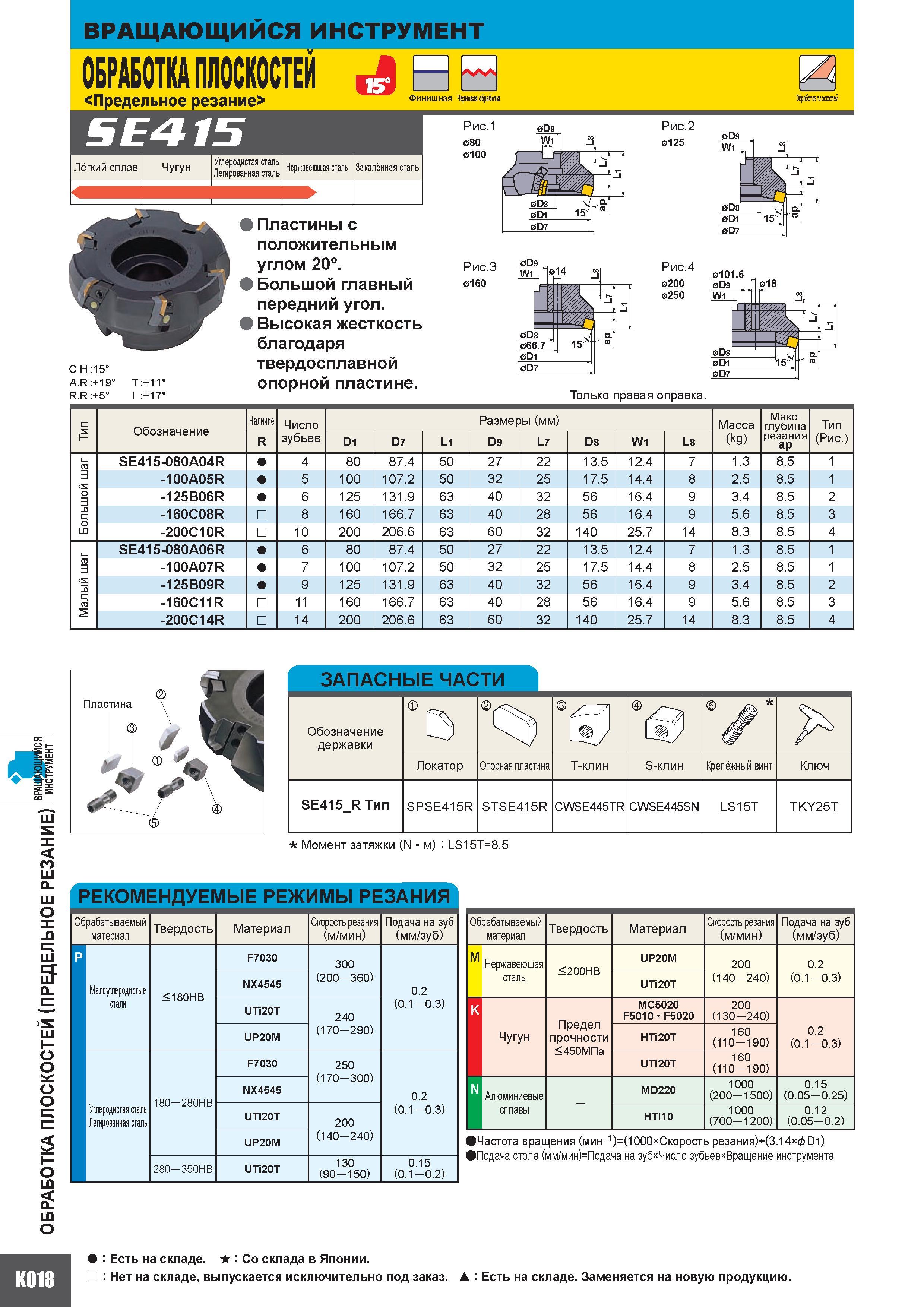

ОБРАБОТКА ПЛОСКОСТЕЙ (ПРЕДЕЛЬНОЕ РЕЗАНИЕ) ВинсЯВтСЯ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ОБРАБОТКА ПЛОСКОСТЕЙ Предельное резание Финишная Черновая обработка SE415 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь C H 15 A.R +19 R.R +5 11 17 Пластины с положительным углом 20. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. Рис.1 Рис.2 0125 с Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания ap Тип (Рис.) R D1 D7 L1 D9 L7 D8 W1 L8 Большой шаг SE415-080A04R 4 80 87.4 50 27 22 1 3.5 1 2.4 7 1.3 8.5 1 -100A05R 5 1 00 107.2 50 32 25 1 7.5 1 4.4 8 2.5 8.5 1 -125B06R 6 125 131.9 63 40 32 56 1 6.4 9 3.4 8.5 2 -160C08R 8 1 60 166.7 63 40 28 56 1 6.4 9 5.6 8.5 3 -200C10R 10 200 206.6 63 60 32 140 25.7 14 8.3 8.5 4 а .о а М SE415-080A06R 6 80 87.4 50 27 22 13.5 12.4 7 1.3 8.5 1 -100A07R 7 100 107.2 50 32 25 17.5 14.4 8 2.5 8.5 1 -125B09R 9 125 131.9 63 40 32 56 16.4 9 3.4 8.5 2 -160C11R 11 160 166.7 63 40 28 56 16.4 9 5.6 8.5 3 -200C14R 14 200 206.6 63 60 32 140 25.7 14 8.3 8.5 4 Пластина x ЗАПАСНЫЕ ЧАСТИ Обозначение державки D Cf P Локатор Опорная пластина Т-клин S-клин Крепёжный винт Ключ SE415R Тип SPSE415R STSE415R CWSE445TR CWSE445SN LS15T TKY25T Момент затяжки (N/м) LS15T8.5 О d in 1 1ЫЕ РЕЖ ИМЫ РЕ ЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) р F7030 300 Малоуглеродистые 180HB NX4545 (200-360) 0.2 стали UTi20T 240 (0.1 -0.3) UP20M (170-290) F7030 250 (170-300) 180 - 280HB NX4545 0.2 Углеродистая сталь Легированная сталь UTi20T 200 (0.1 -0.3) UP20M (140-240) 280 - 350HB UTi20T 130 (90 -150) 0.15 (0.1 -0.2) Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) M Нержавеющая 200HB UP20M 200 0.2 сталь UTi20T (140 -240) (0.1 - 0.3) K Предел прочности 450МПа MC5020 F5010 F5020 200 (130 -240) Чугун HTi20T 160 (110 -190) 0.2 (0.1 - 0.3) UTi20T 160 (110 -190) N Алюминиевые MD220 1000 (200-1500) 0.15 (0.05 -0.25) сплавы HTi10 1000 (700-1200) 0.12 (0.05 - 0.2) Частота вращения (мин-1)(1000 Скорость резанияМ3.14 D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию.
