882 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I354

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I354 0882 Lab2u

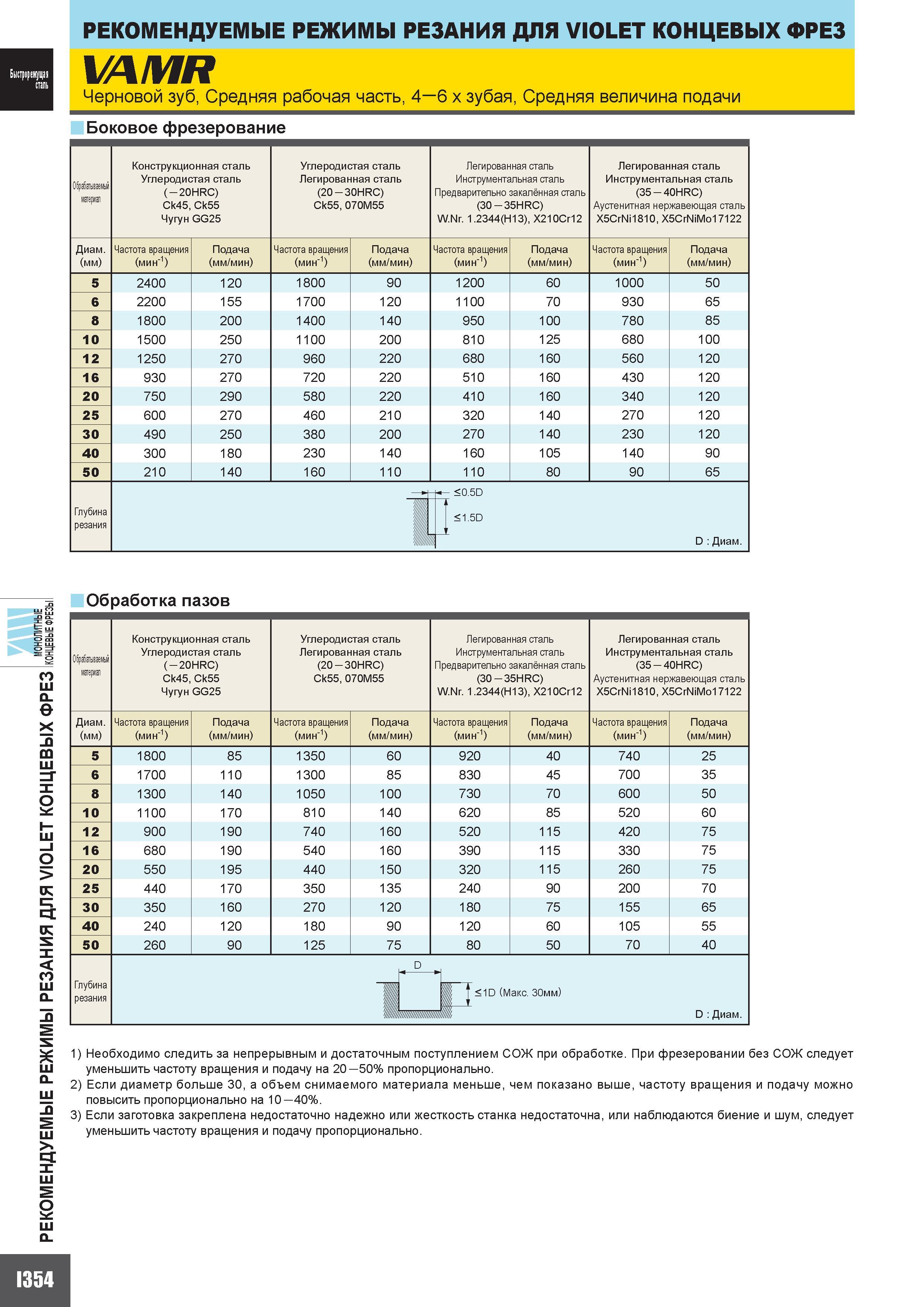

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ VAMR Черновой зуб Средняя рабочая часть 4 - 6 х зубая Средняя величина подачи Боковое фрезерование (Мрабамаешй атериал Конструкционная сталь Углеродистая сталь ( - 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 -30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 5 2400 120 1800 90 1200 60 1000 50 6 2200 155 1700 120 1100 70 930 65 8 1800 200 1400 140 950 100 780 85 10 1500 250 1100 200 810 125 680 100 12 1250 270 960 220 680 160 560 120 16 930 270 720 220 510 160 430 120 20 750 290 580 220 410 160 340 120 25 600 270 460 210 320 140 270 120 30 490 250 380 200 270 140 230 120 40 300 180 230 140 160 105 140 90 50 210 140 160 110 110 80 90 65 Глубина резания 0.5D 1.5D 1 D Диаметр Обработка пазов Конструкционная сталь Углеродистая сталь ( - 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 - 30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения Подача (мин-1) (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин -1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 8 10 12 16 20 25 30 40 50 1800 1700 1300 1100 900 680 550 440 350 240 260 85 110 140 170 190 190 195 170 160 120 90 1350 1300 1050 810 740 540 440 350 270 180 125 60 85 100 140 160 160 150 135 120 90 75 920 830 730 620 520 390 320 240 180 120 80 40 45 70 85 115 115 115 90 75 60 50 740 700 600 520 420 330 260 200 155 105 70 25 35 50 60 75 75 75 70 65 55 40 Глубина резания 1D (Макс. 30мм) D Диаметр 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке. При фрезеровании без СОЖ следует уменьшить частоту вращения и подачу на 20 -50% пропорционально. 2) Если диаметр больше 30 а объем снимаемого материала меньше чем показано выше частоту вращения и подачу можно повысить пропорционально на 10 -40%. 3) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально.
