880 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I352

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I352 0880 Lab2u

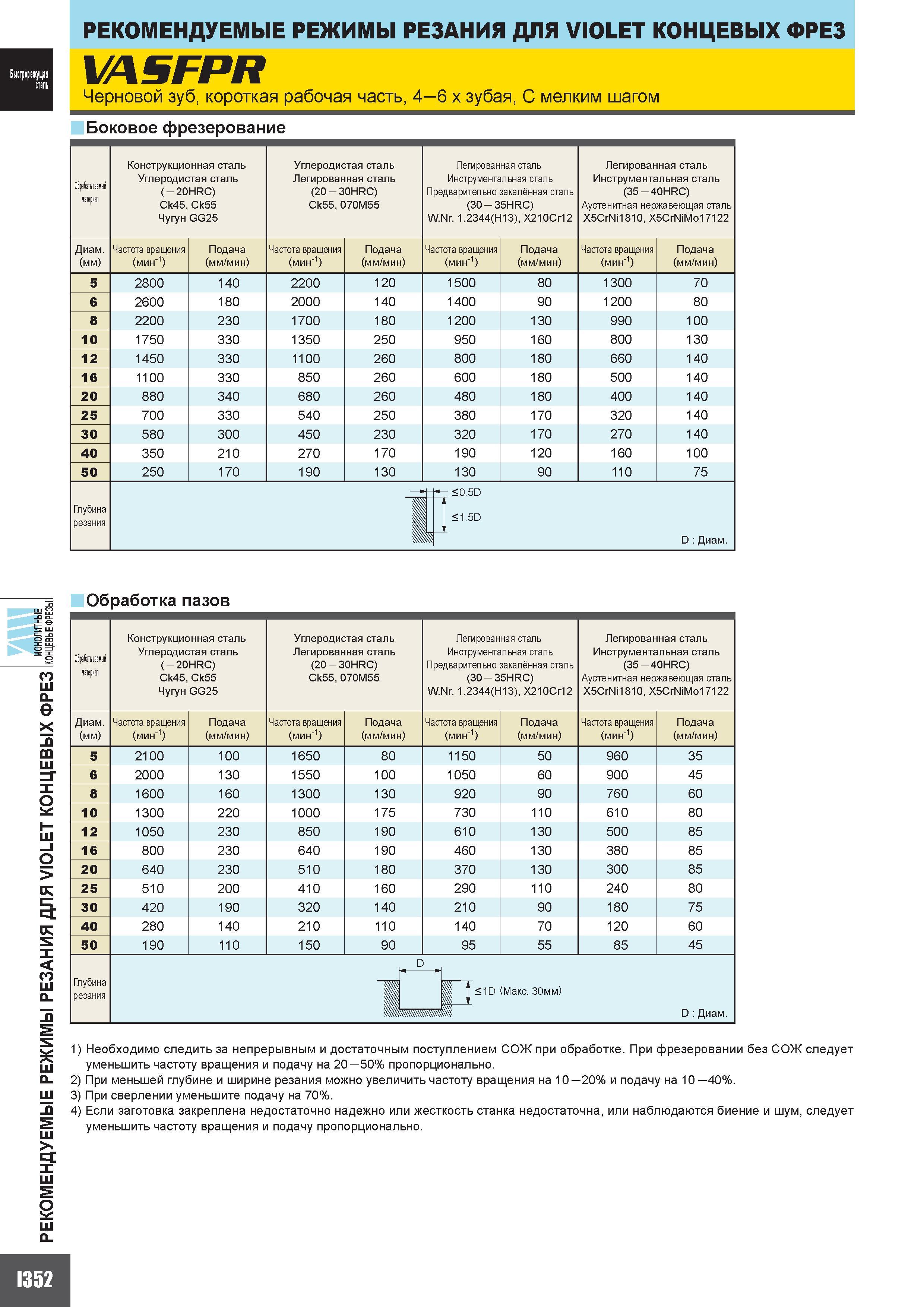

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ VASFPR Черновой зуб короткая рабочая часть 4 - 6 х зубая С мелким шагом Боковое фрезерование Обрябпиа материал Конструкционная сталь Углеродистая сталь ( - 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 - 30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин) 5 2800 140 2200 120 1500 80 1300 70 6 2600 180 2000 140 1400 90 1200 80 8 2200 230 1700 180 1200 130 990 100 10 1750 330 1350 250 950 160 800 130 12 1450 330 1100 260 800 180 660 140 16 1100 330 850 260 600 180 500 140 20 880 340 680 260 480 180 400 140 25 700 330 540 250 380 170 320 140 30 580 300 450 230 320 170 270 140 40 350 210 270 170 190 120 160 100 50 250 170 190 130 130 90 110 75 Глубина резания 1 - 0.5D 1.5D rn D Диаметр Обработка пазов Обрабатываемый материал Конструкционная сталь Углеродистая сталь (- 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 - 30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения Подача (мин-1) (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) 2100 100 1650 80 1150 50 960 35 2000 130 1550 100 1050 60 900 45 1600 160 1300 130 920 90 760 60 1300 220 1000 175 730 110 610 80 1050 230 850 190 610 130 500 85 800 230 640 190 460 130 380 85 640 230 510 180 370 130 300 85 510 200 410 160 290 110 240 80 420 190 320 140 210 90 180 75 280 140 210 110 140 70 120 60 190 110 150 90 95 55 85 45 Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин) 5 6 8 10 12 16 20 25 30 40 50 Глубина резания 1D (Макс. 30мм) D Диаметр 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке. При фрезеровании без СОЖ следует уменьшить частоту вращения и подачу на 20 -50% пропорционально. 2) При меньшей глубине и ширине резания можно увеличить частоту вращения на 10 - 20% и подачу на 10 - 40%. 3) При сверлении уменьшите подачу на 70%. 4) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально.
