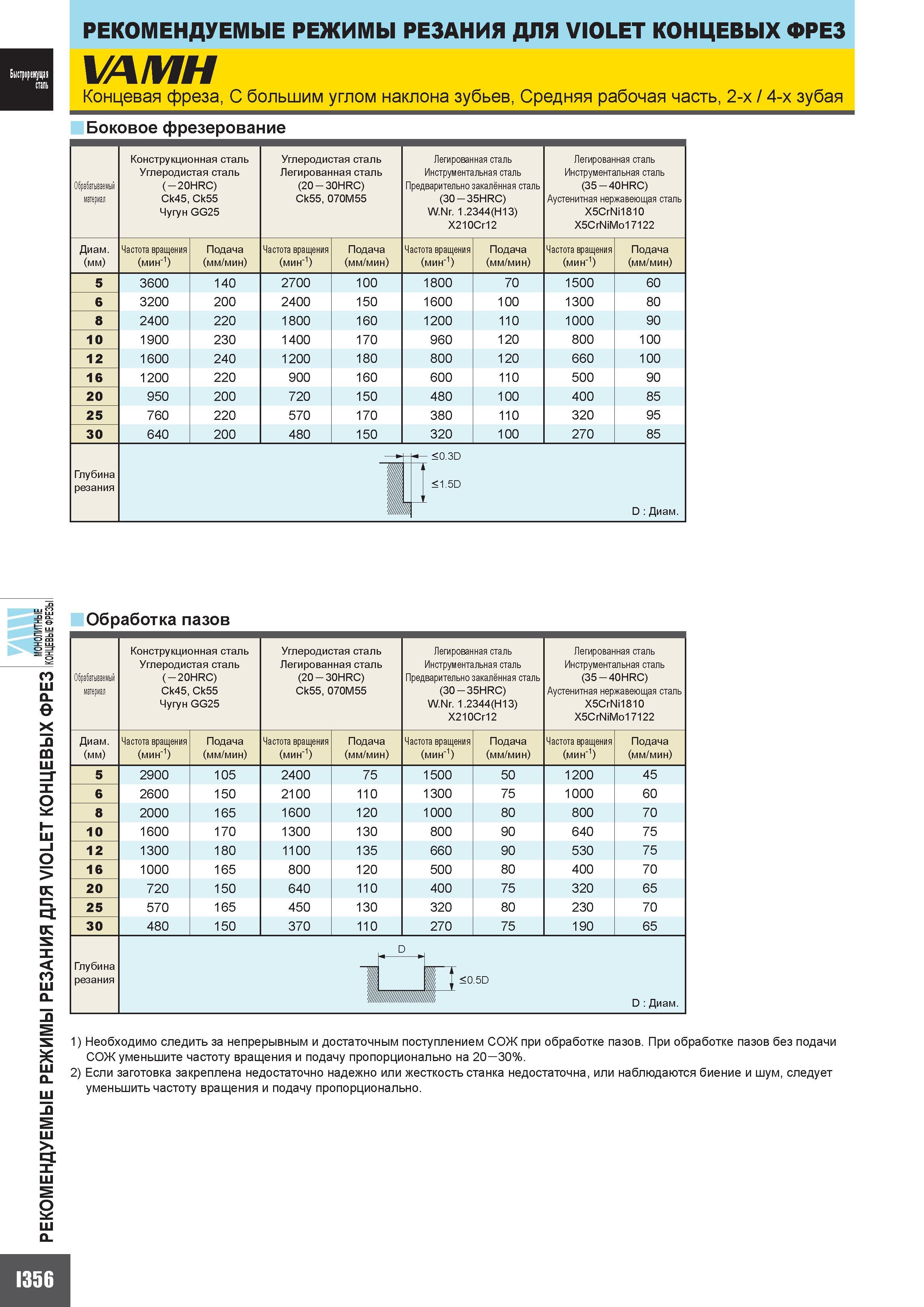

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ фрезы I356 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ VIOLET КОНЦЕВЫХ ФРЕЗ VAMH Концевая фреза С большим углом наклона зубьев Средняя рабочая часть 2-х 4-х зубая Боковое фрезерование Обрабатываемый материал Конструкционная сталь Углеродистая сталь ( - 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 - 30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин ) 5 3600 140 2700 100 1800 70 1500 60 6 3200 200 2400 150 1600 100 1300 80 8 2400 220 1800 160 1200 110 1000 90 10 1900 230 1400 170 960 120 800 100 12 1600 240 1200 180 800 120 660 100 16 1200 220 900 160 600 110 500 90 20 950 200 720 150 480 100 400 85 25 760 220 570 170 380 110 320 95 30 640 200 480 150 320 100 270 85 Глубина резания S 0.3D 1.5D D Диаметр Обработка пазов Обрабатываемый материал Конструкционная сталь Углеродистая сталь ( - 20HRC) Ck45 Ck55 Чугун GG25 Углеродистая сталь Легированная сталь (20 - 30HRC) Ck55 070M55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 35HRC) W.Nr. 1.2344(H13) X210Cr12 Легированная сталь Инструментальная сталь (35 - 40HRC) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин ) 5 2900 105 2400 75 1500 50 1200 45 6 2600 150 2100 110 1300 75 1000 60 8 2000 165 1600 120 1000 80 800 70 10 1600 170 1300 130 800 90 640 75 12 1300 180 1100 135 660 90 530 75 16 1000 165 800 120 500 80 400 70 20 720 150 640 110 400 75 320 65 25 570 165 450 130 320 80 230 70 30 480 150 370 110 270 75 190 65 Глубина резания D шшш ГГ a5D D Диаметр 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке пазов. При обработке пазов без подачи СОЖ уменьшите частоту вращения и подачу пропорционально на 20-30%. 2) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально.
