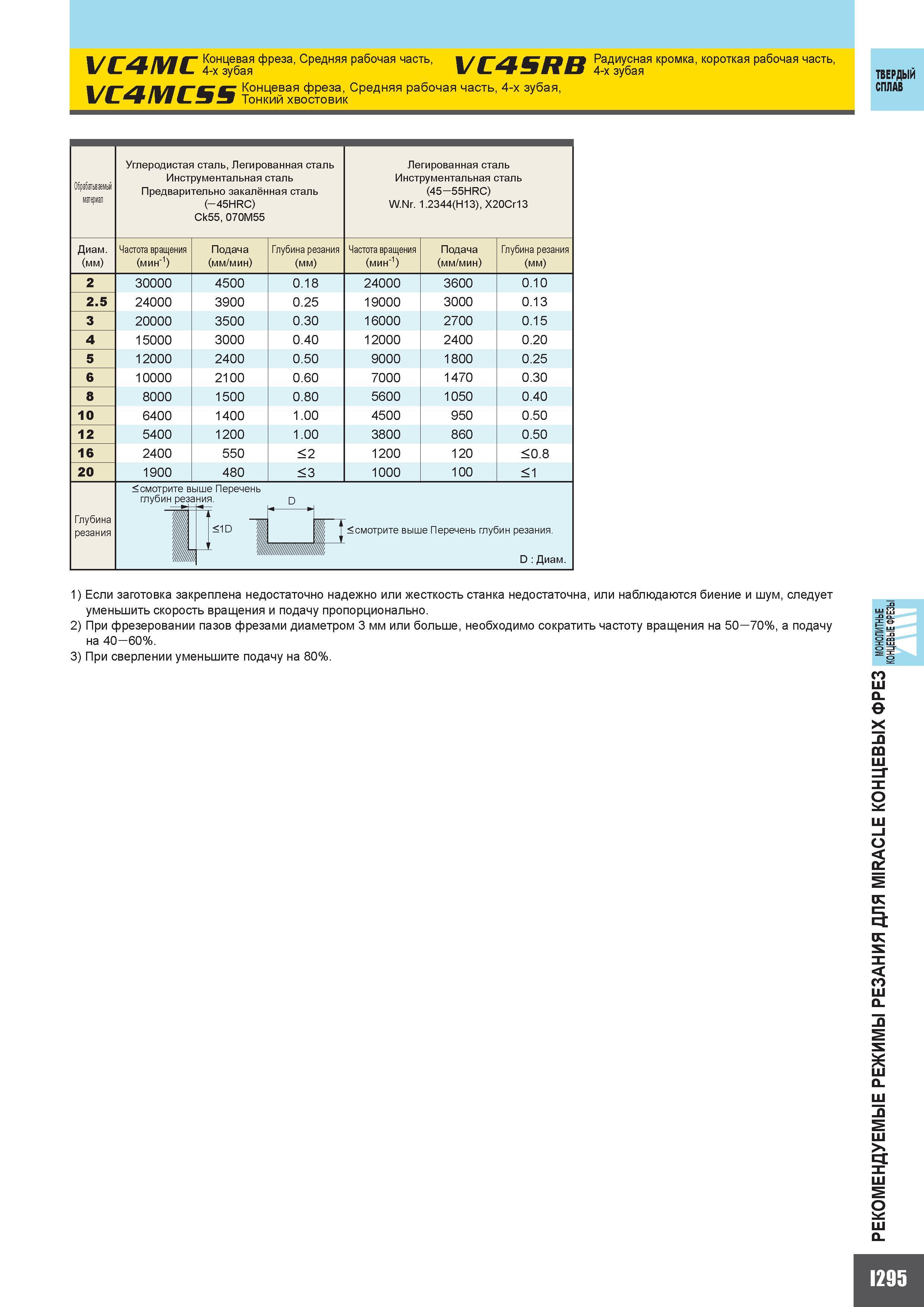

VC4MC Концевая фреза Средняя рабочая часть Радиусная кромка короткая рабочая часть Концевая фреза Средняя рабочая часть 4-х зубая vL4ML39 Тонкий хвостовик ТВЕРДЫЙ СПЛАВ Обр'абатываемый материал Углеродистая сталь Легированная сталь Инструментальная сталь Предварительно закалённая сталь ( 45HRC) Ck55 070M55 Легированная сталь Инструментальная сталь (45 55HRC) W.Nr. 1.2344(H13) X20Cr13 Диаметр (мм) Частота вращения (мин -1) Подача (мм/мин ) Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) 2 30000 4500 0.18 24000 3600 0.10 2.5 24000 3900 0.25 19000 3000 0.13 3 20000 3500 0.30 16000 2700 0.15 4 15000 3000 0.40 12000 2400 0.20 5 12000 2400 0.50 9000 1800 0.25 6 10000 2100 0.60 7000 1470 0.30 8 8000 1500 0.80 5600 1050 0.40 10 6400 1400 1.00 4500 950 0.50 12 5400 1200 1.00 3800 860 0.50 16 2400 550 2 1200 120 0.8 20 1900 480 3 1000 100 1 Глубина резания смотрите в глубин рез 1 ыше Перечень ания. D 1D рт смотрите выше Перечень глубин резания. D Диаметр 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить скорость вращения и подачу пропорционально. 2) При фрезеровании пазов фрезами диаметром 3 мм или больше необходимо сократить частоту вращения на 50 70% а подачу на 40 60%. 3) При сверлении уменьшите подачу на 80%. X m о 'sc О а к S X S s d о
