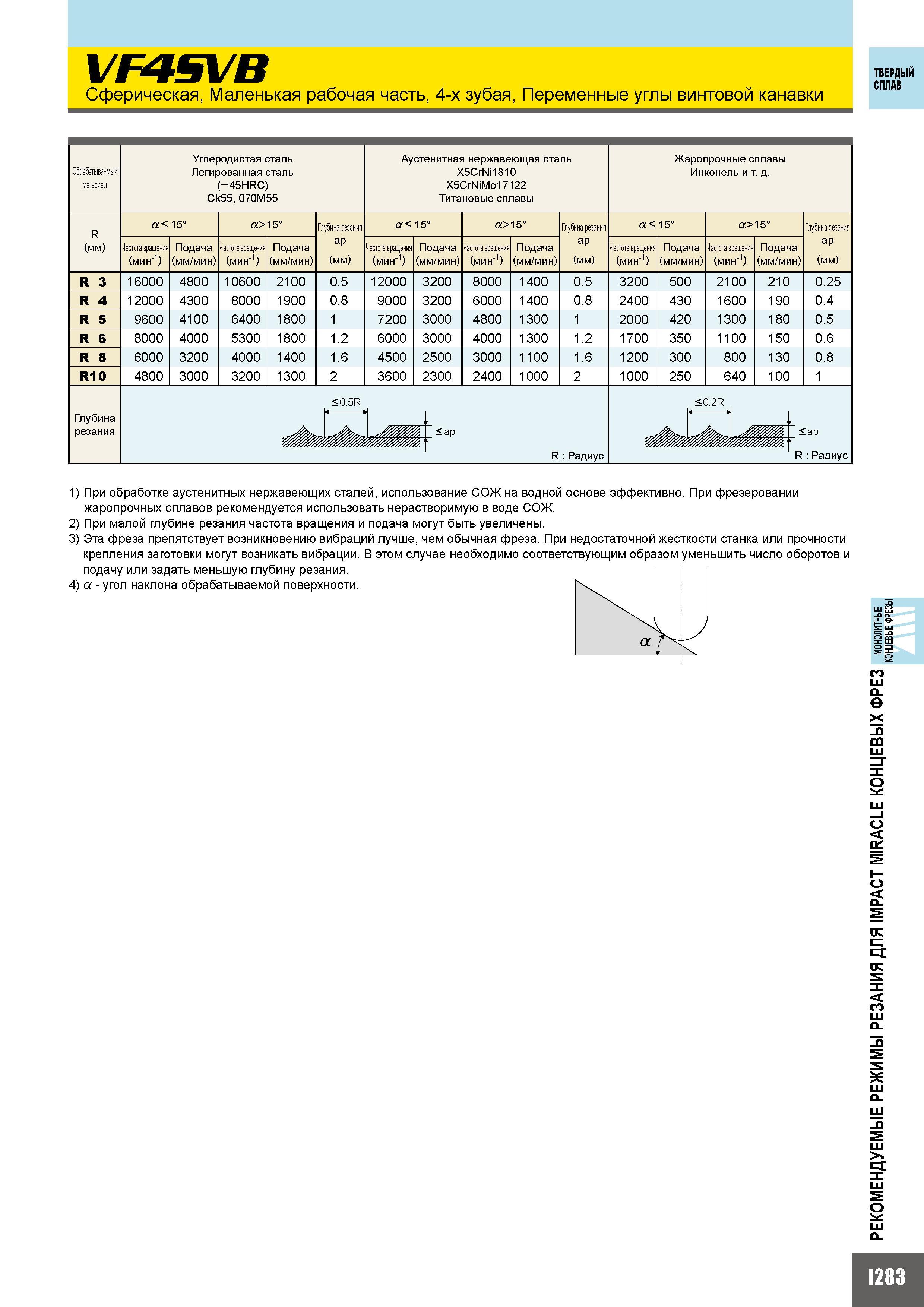

VF4SVB Сферическая Маленькая рабочая часть 4-x зубая Переменные углы винтовой канавки ТВЕРДЫЙ СПЛАВ материал Углеродистая сталь Легированная сталь (- 45HRC) Ck55 070M55 а 15 а15 Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы а 15 (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) ap (мм) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин -1) Подача (мм/мин) ap (мм ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) ap (мм) R 3 16000 4800 10600 2100 0.5 12000 3200 8000 1400 0.5 3200 500 2100 210 0.25 R 4 12000 4300 8000 1900 0.8 9000 3200 6000 1400 0.8 2400 430 1600 190 0.4 R 5 9600 4100 6400 1800 1 7200 3000 4800 1300 1 2000 420 1300 180 0.5 R 6 8000 4000 5300 1800 1.2 6000 3000 4000 1300 1.2 1700 350 1100 150 0.6 R 8 6000 3200 4000 1400 1.6 4500 2500 3000 1100 1.6 1200 300 800 130 0.8 R10 4800 3000 3200 1300 2 3600 2300 2400 1000 2 1000 250 640 100 1 а15 Жаропрочные сплавы Инконель и т. д. а 15 а15 0.5R 0.2R Глубина резания ap R Радиус ap R Радиус 1) При обработке аустенитных нержавеющих сталей использование СОЖ на водной основе эффективно. При фрезеровании жаропрочных сплавов рекомендуется использовать нерастворимую в воде СОЖ. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) Эта фреза препятствует возникновению вибраций лучше чем обычная фреза. При недостаточной жесткости станка или прочности подачу или задать меньшую глубину резания. 4) а - угол наклона обрабатываемой поверхности. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ МОНОЛИТНЫЕ 1 1 nUIICBLIC ЛВСО I283
