766 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I238

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I238 0766 Lab2u

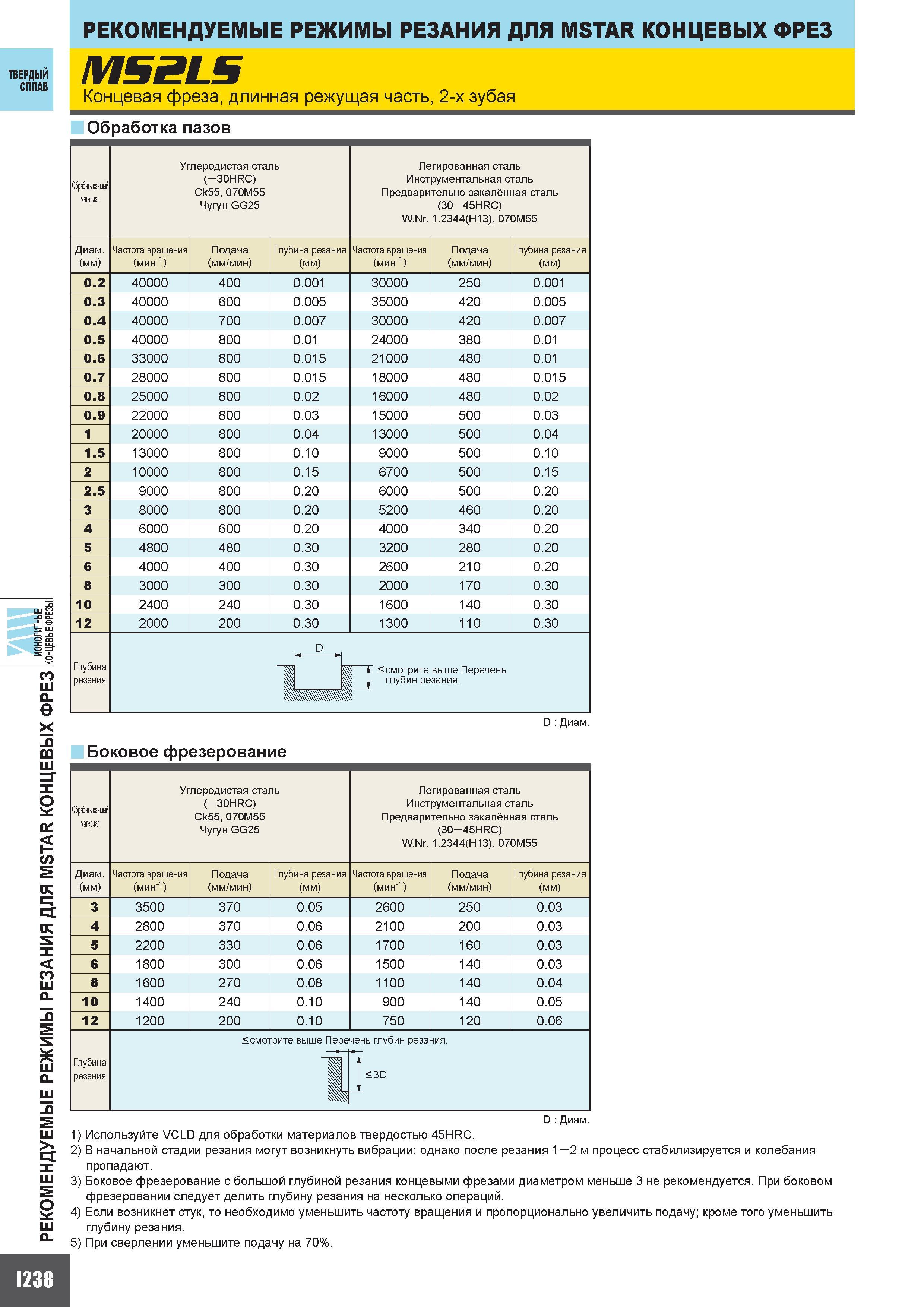

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MSTAR КОНЦЕВЫХ ФРЕЗ ТВЕРДЫВ MS2LS СПЛАВ Концевая фреза длинная режущая часть 2-х зубая Обработка пазов (Мра(амаешй натериал Углеродистая сталь ( 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 45HRC) W.Nr. 1.2344(H13) 070M55 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) 0.2 40000 400 0.001 30000 250 0.001 0.3 40000 600 0.005 35000 420 0.005 0.4 40000 700 0.007 30000 420 0.007 0.5 40000 800 0.01 24000 380 0.01 0.6 33000 800 0.015 21000 480 0.01 0.7 28000 800 0.015 18000 480 0.015 0.8 25000 800 0.02 16000 480 0.02 0.9 22000 800 0.03 15000 500 0.03 1 20000 800 0.04 13000 500 0.04 1.5 13000 800 0.10 9000 500 0.10 2 10000 800 0.15 6700 500 0.15 2.5 9000 800 0.20 6000 500 0.20 3 8000 800 0.20 5200 460 0.20 4 6000 600 0.20 4000 340 0.20 5 4800 480 0.30 3200 280 0.20 6 4000 400 0.30 2600 210 0.20 8 3000 300 0.30 2000 170 0.30 10 2400 240 0.30 1600 140 0.30 12 2000 200 0.30 1300 110 0.30 Глубина резания D смотрите выше Перечень 1 глубин резания. шшт D Диаметр Боковое фрезерование d о (Мра(амаешй Углеродистая сталь ( 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 45HRC) W.Nr. 1.2344(H13) 070M55 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) 3 3500 370 0.05 2600 250 0.03 4 2800 370 0.06 2100 200 0.03 5 2200 330 0.06 1700 160 0.03 6 1800 300 0.06 1500 140 0.03 8 1600 270 0.08 1100 140 0.04 10 1400 240 0.10 900 140 0.05 12 1200 200 0.10 750 120 0.06 Глубина резания смотрите выше Перечень глубин резания. 1" ШИШИ 1 D Диаметр 1) Используйте VCLD для обработки материалов твердостью 45HRC. 2) В начальной стадии резания могут возникнуть вибрации; однако после резания 1 2 процесс стабилизируется и колебания пропадают. 3) Боковое фрезерование с большой глубиной резания концевыми фрезами диаметром меньше 3 не рекомендуется. При боковом фрезеровании следует делить глубину резания на несколько операций. 4) Если возникнет стук то необходимо уменьшить частоту вращения и пропорционально увеличить подачу; кроме того уменьшить глубину резания. 5) При сверлении уменьшите подачу на 70%.
