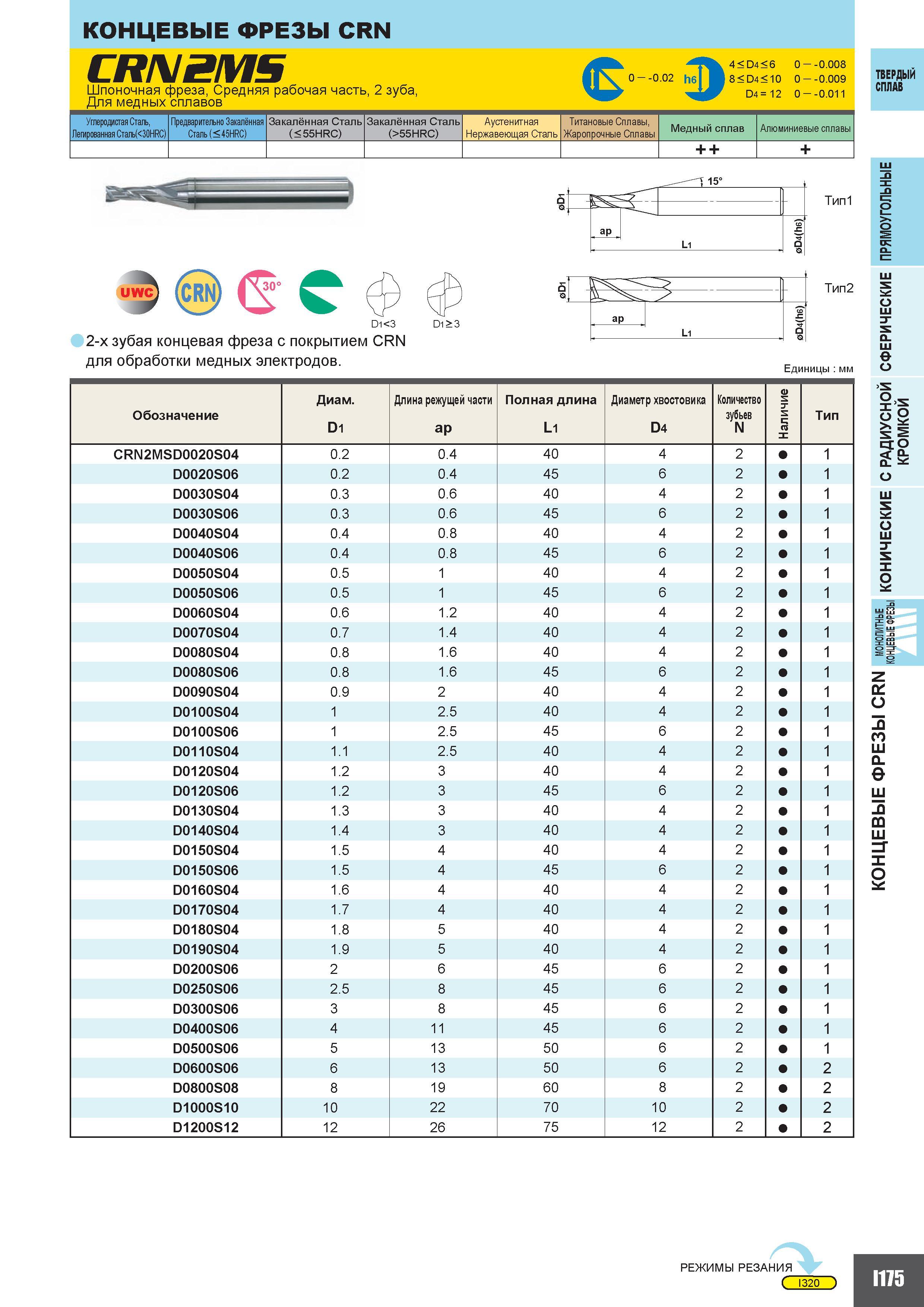

КОНЦЕВЫЕ ФРЕЗЫ CRN CRN 2MS Шпоночная фреза Средняя рабочая часть 2 зуба Для медных сплавов ( о 0.02 4 D4 6 8 D4 10 D4 12 0 0.008 0 0.009 0 0.011 Углеродистая Сталь Легированная Сталь(30Ж) Предварительно Закалённая Сталь ( 45HRC) Закалённая Сталь ( 55HRC) Закалённая Сталь (55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы Жаропрочные Сплавы Медный сплав Алюминиевые сплавы ТВЕРДЫЙ СПЛАВ J ар - Li )6 D 8 Тип1 D13 D1 3 2-х зубая концевая фреза с покрытием CRN для обработки медных электродов. Л. sS ар Li С D 8 Тип2 Единицы мм Обозначение Диаметр D1 Длина режущей части ар Полная длина L1 Диаметр хвостовика D4 Количество зубьев N S а Н Тип CRN2MSD0020S04 0.2 0.4 40 4 2 1 D0020S06 0.2 0.4 45 6 2 1 D0030S04 0.3 0.6 40 4 2 1 D0030S06 0.3 0.6 45 6 2 1 D0040S04 0.4 0.8 40 4 2 1 D0040S06 0.4 0.8 45 6 2 1 D0050S04 0.5 1 40 4 2 1 D0050S06 0.5 1 45 6 2 1 D0060S04 0.6 1.2 40 4 2 1 D0070S04 0.7 1.4 40 4 2 1 D0080S04 0.8 1.6 40 4 2 1 D0080S06 0.8 1.6 45 6 2 1 D0090S04 0.9 2 40 4 2 1 D0100S04 1 2.5 40 4 2 1 D0100S06 1 2.5 45 6 2 1 D0110S04 1.1 2.5 40 4 2 1 D0120S04 1.2 3 40 4 2 1 D0120S06 1.2 3 45 6 2 1 D0130S04 1.3 3 40 4 2 1 D0140S04 1.4 3 40 4 2 1 D0150S04 1.5 4 40 4 2 1 D0150S06 1.5 4 45 6 2 1 D0160S04 1.6 4 40 4 2 1 D0170S04 1.7 4 40 4 2 1 D0180S04 1.8 5 40 4 2 1 D0190S04 1.9 5 40 4 2 1 D0200S06 2 6 45 6 2 1 D0250S06 2.5 8 45 6 2 1 D0300S06 3 8 45 6 2 1 D0400S06 4 11 45 6 2 1 D0500S06 5 13 50 6 2 1 D0600S06 6 13 50 6 2 2 D0800S08 8 19 60 8 2 2 D1000S10 10 22 70 10 2 2 D1200S12 12 26 75 12 2 2 О в о Q-Ql О S ОС о 2 в .0 X О РЕЖИМЫ РЕЗАНИЯ
