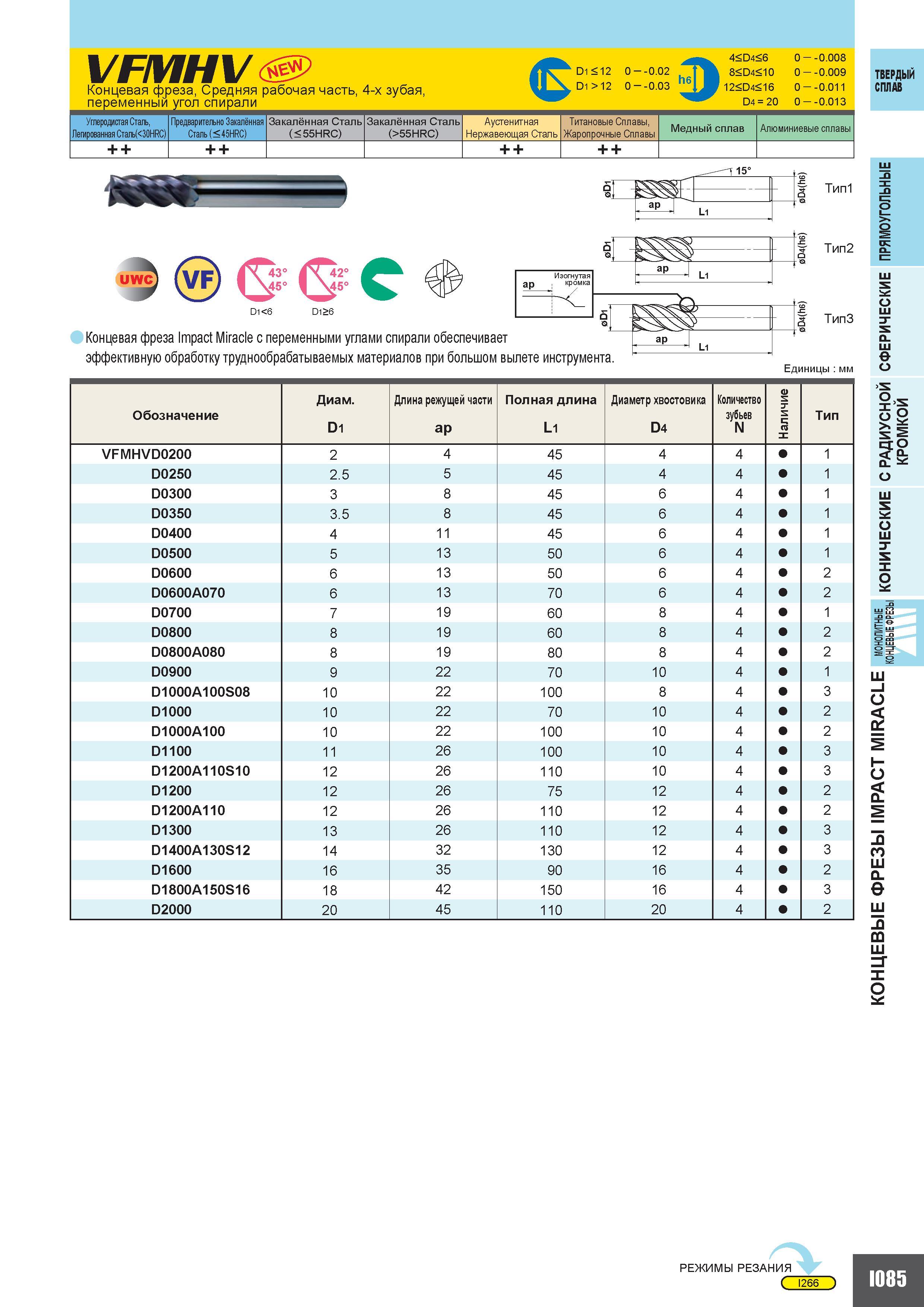

VFMHV Концевая фреза Средняя рабочая часть 4-х зубая переменный угол спирали D1 12 0 0.02 D1 12 0 0.03 h-Ш 4D46 0 0.008 8D410 0 0.009 12D416 0 0.011 D4 20 0 0.013 Углеродистая Сталь Легированная Сталь(30HRC) Предварительно Закалённая Сталь ( 45HRC) Закалённая Сталь ( 55HRC) Закалённая Сталь (55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы Жаропрочные Сплавы Медный сплав Алюминиевые сплавы ТВЕРДЫЙ СПЛАВ '"C 05 UWC ap Изогнутая кромка Концевая фреза Impact Miracle с переменными углами спирали обеспечивает эффективную обработку труднообрабатываемых материалов при большом вылете инструмента. рГ L1 Тип1 Тип2 5 Тип3 Единицы мм Обозначение Диаметр D1 Длина режущей части ap Полная длина L1 Диаметр хвостовика D4 Количество зубьев N S а Н Тип VFMHVD0200 2 4 45 4 4 1 D0250 2.5 5 45 4 4 1 D0300 3 8 45 6 4 1 D0350 3.5 8 45 6 4 1 D0400 4 11 45 6 4 1 D0500 5 13 50 6 4 1 D0600 6 13 50 6 4 2 D0600A070 6 13 70 6 4 2 D0700 7 19 60 8 4 1 D0800 8 19 60 8 4 2 D0800A080 8 19 80 8 4 2 D0900 9 22 70 10 4 1 D1000A100S08 10 22 100 8 4 3 D1000 10 22 70 10 4 2 D1000A100 10 22 100 10 4 2 D1100 11 26 100 10 4 3 D1200A110S10 12 26 110 10 4 3 D1200 12 26 75 12 4 2 D1200A110 12 26 110 12 4 2 D1300 13 26 110 12 4 3 D1400A130S12 14 32 130 12 4 3 D1600 16 35 90 16 4 2 D1800A150S16 18 42 150 16 4 3 D2000 20 45 110 20 4 2 О в о 2 О S О .0 е .0 О РЕЖИМЫ РЕЗАНИЯ С I266 )
