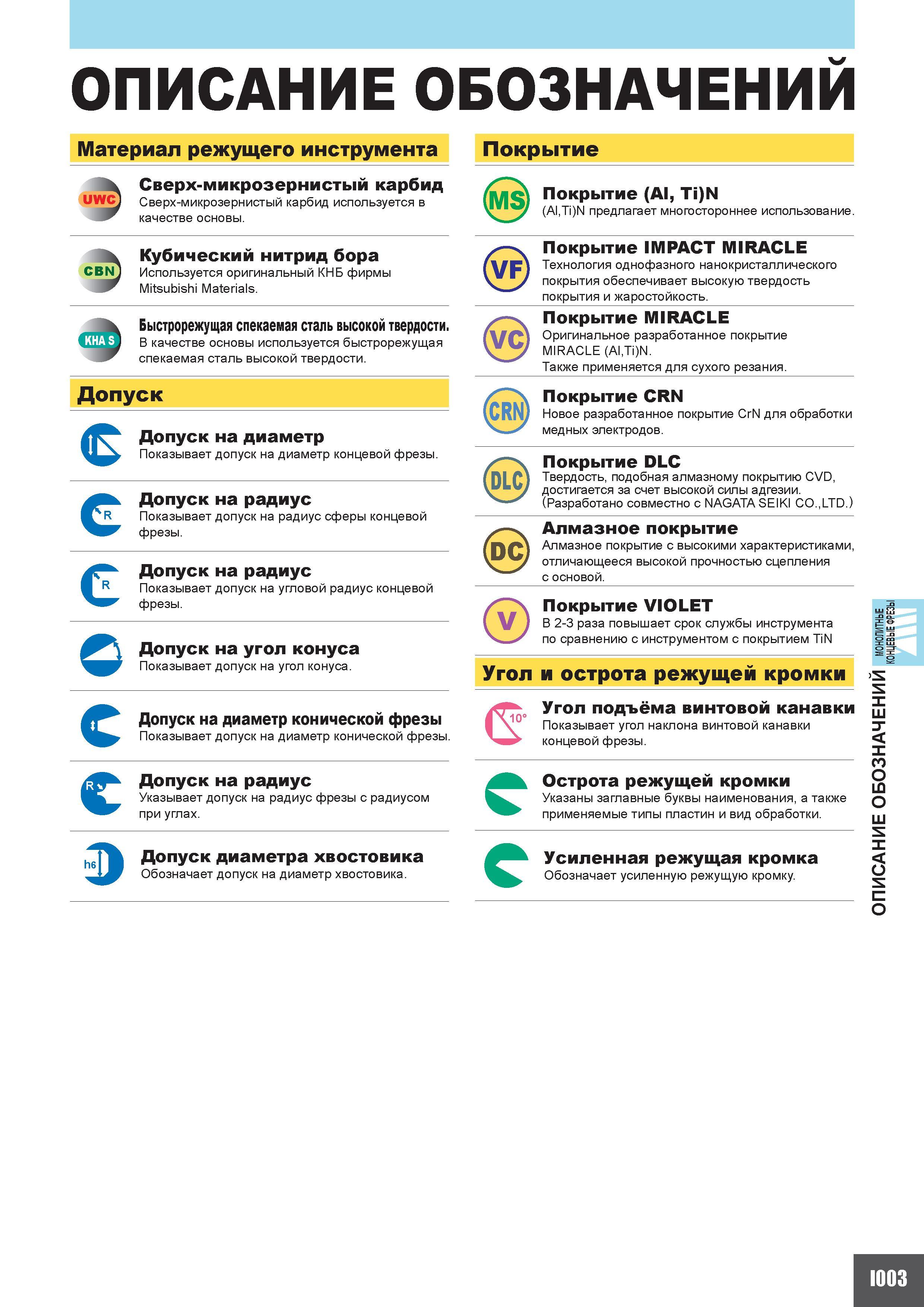

ОПИСАНИЕ ОБОЗНАЧЕНИЙ Материал режущего инструмента U Сверх-микрозернистый карбид Сверх-микрозернистый карбид используется в качестве основы. CBNJ Кубический нитрид бора Используется оригинальный КНБ фирмы Mitsubishi Materials. Быстрорежущая спекаемая сталь высокой твердости. В качестве основы используется быстрорежущая спекаемая сталь высокой твердости. Допуск Допуск на диаметр Показывает допуск на диаметр концевой фрезы. С Допуск на радиус Показывает допуск на радиус сферы концевой фрезы. С Допуск на радиус Показывает допуск на угловой радиус концевой фрезы. о Допуск на угол конуса Показывает допуск на угол конуса. с Допуск на диаметр конической фрезы Показывает допуск на диаметр конической фрезы Допуск на радиус Указывает допуск на радиус фрезы с радиусом при углах. Допуск диаметра хвостовика Обозначает допуск на диаметр хвостовика. Покрытие Покрытие (Al Ti)N (AlTi)N предлагает многостороннее использование Покрытие IMPACT MIRACLE Технология однофазного нанокристаллического покрытия обеспечивает высокую твердость покрытия и жаростойкость. Покрытие MIRACLE VC Оригинальное разработанное покрытие MIRACLE (AlTi)N. Также применяется для сухого резания. 8 Покрытие CRN Новое разработанное покрытие CrN для обработки медных электродов. 1 Покрытие DLC Твердость подобная алмазному покрытию CVD достигается за счет высокой силы адгезии. (Разработано совместно с NAGATA SEIKI CO.LTD.) 1 Алмазное покрытие Алмазное покрытие с высокими характеристиками отличающееся высокой прочностью сцепления с основой. Покрытие VIOLET В 2-3 раза повышает срок службы инструмента по сравнению с инструментом с покрытием TiN Угол и острота режущей кромки 0. Угол подъёма винтовой канавки Показывает угол наклона винтовой канавки концевой фрезы. С Острота режущей кромки Указаны заглавные буквы наименования а также применяемые типы пластин и вид обработки. Усиленная режущая кромка Обозначает усиленную режущую кромку. 3 ОПИСАНИЕ ОБОЗНАЧЕНИЙ монолитные КОНЦЕВЫ1Е ФРЕЗЫ
