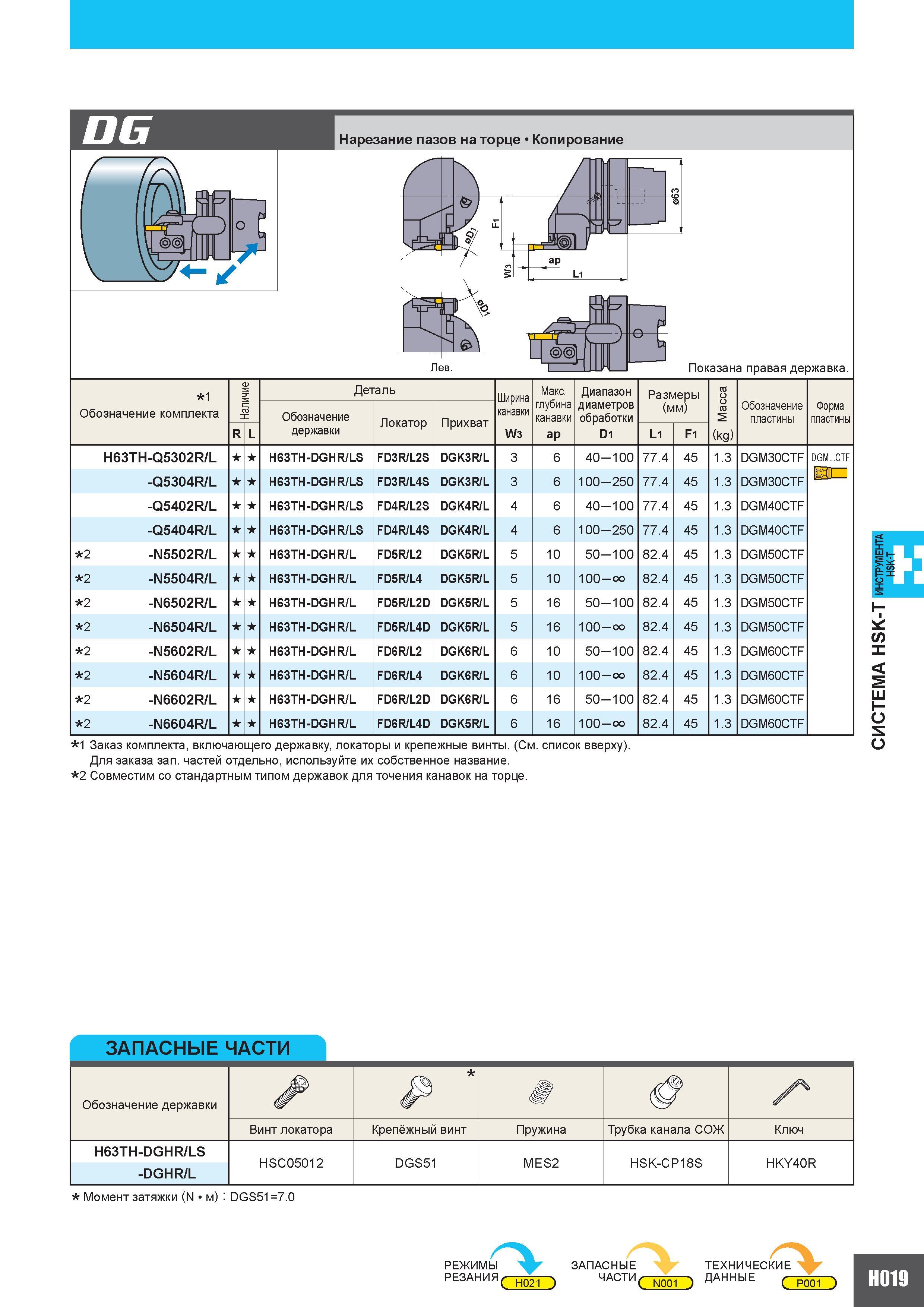

515 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.H019

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. H019 0515 Lab2u

Нарезание пазов на торце Копирование Показана правая державка. 1 Наличие Деталь Ширина канавки Макс. Диапазон Размеры М Обозначение комплекта Обозначение Локатор Прихват глубина канавки диаметров обработки D1 (мм) Обозначение пластины R L державки W3 ap L1 F1 (kg) H63TH-Q5302R L H63TH-DGHR LS FD3R L2S DGK3R L 3 6 40 -100 77.4 45 1.3 DGM30CTF -Q5304R L H63TH-DGHR LS FD3R L4S DGK3R L 3 6 100-250 77.4 45 1.3 DGM30CTF -Q5402R L H63TH-DGHR LS FD4R L2S DGK4R L 4 6 40 -100 77.4 45 1.3 DGM40CTF -Q5404R L H63TH-DGHR LS FD4R L4S DGK4R L 4 6 100-250 77.4 45 1.3 DGM40CTF 2 -N5502R L H63TH-DGHR L FD5R L2 DGK5R L 5 10 50 -100 82.4 45 1.3 DGM50CTF 2 -N5504R L H63TH-DGHR L FD5R L4 DGK5R L 5 10 100 - у 82.4 45 1.3 DGM50CTF 2 -N6502R L H63TH-DGHR L FD5R L2D DGK5R L 5 16 50 -100 82.4 45 1.3 DGM50CTF 2 -N6504R L H63TH-DGHR L FD5R L4D DGK5R L 5 16 100 - у 82.4 45 1.3 DGM50CTF 2 -N5602R L H63TH-DGHR L FD6R L2 DGK6R L 6 10 50 -100 82.4 45 1.3 DGM60CTF 2 -N5604R L H63TH-DGHR L FD6R L4 DGK6R L 6 10 100 - у 82.4 45 1.3 DGM60CTF 2 -N6602R L H63TH-DGHR L FD6R L2D DGK6R L 6 16 50 -100 82.4 45 1.3 DGM60CTF 2 -N6604R L H63TH-DGHR L FD6R L4D DGK5R L 6 16 100 - у 82.4 45 1.3 DGM60CTF Форма пластины DGM...CTF 1 Заказ комплекта включающего державку локаторы и крепежные винты. (См. список вверху). Для заказа зап. частей отдельно используйте их собственное название. 2 Совместим стандартным типом державок для точения канавок на торце. ЗАПАСНЫЕ И Т С А "Г Обозначение державки Z4 Винт локатора Крепёжный винт Пружина Трубка канала СОЖ Ключ H63TH-DGHR LS HSC05012 DGS51 MES2 HSK-CP18S HKY40R -DGHR L Момент затяжки (N/м) DGS517.0 РЕЖИМЫ РЕЗАНИЯ ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ ДАННЫЕ СИСТЕМА HSK-T ИНСТРУМЕНТА HSK-T
